Seite 3
QR CODES Refer to the user and programming manuals and the Ecodesign document, available at: Lesen Sie die Benutzer- und Programmierhandbücher sowie das Ecodesign-Dokument, die Sie unter folgender Adresse finden: Consultez les manuels d'utilisation et de programmation, ainsi que le document Ecodesign, disponibles à l'adresse suivante : Ознакомьтесь...
Für den Betrieb dieses Geräts müssen die in der Betriebsanleitung, dem Programmierhandbuch und den Kommunikationshandbüchern enthaltenen ausführlichen Installations- und Betriebsanweisungen beachtet werden. 4 LIEFERUNG UND LAGERUNG Die Modelle des CFW900 werden bis Baugröße C in einem Karton geliefert; darüber hinaus werden sie in einer Holzbox geliefert. Verpackungsinhalt: CFW900 Frequenzumrichter.

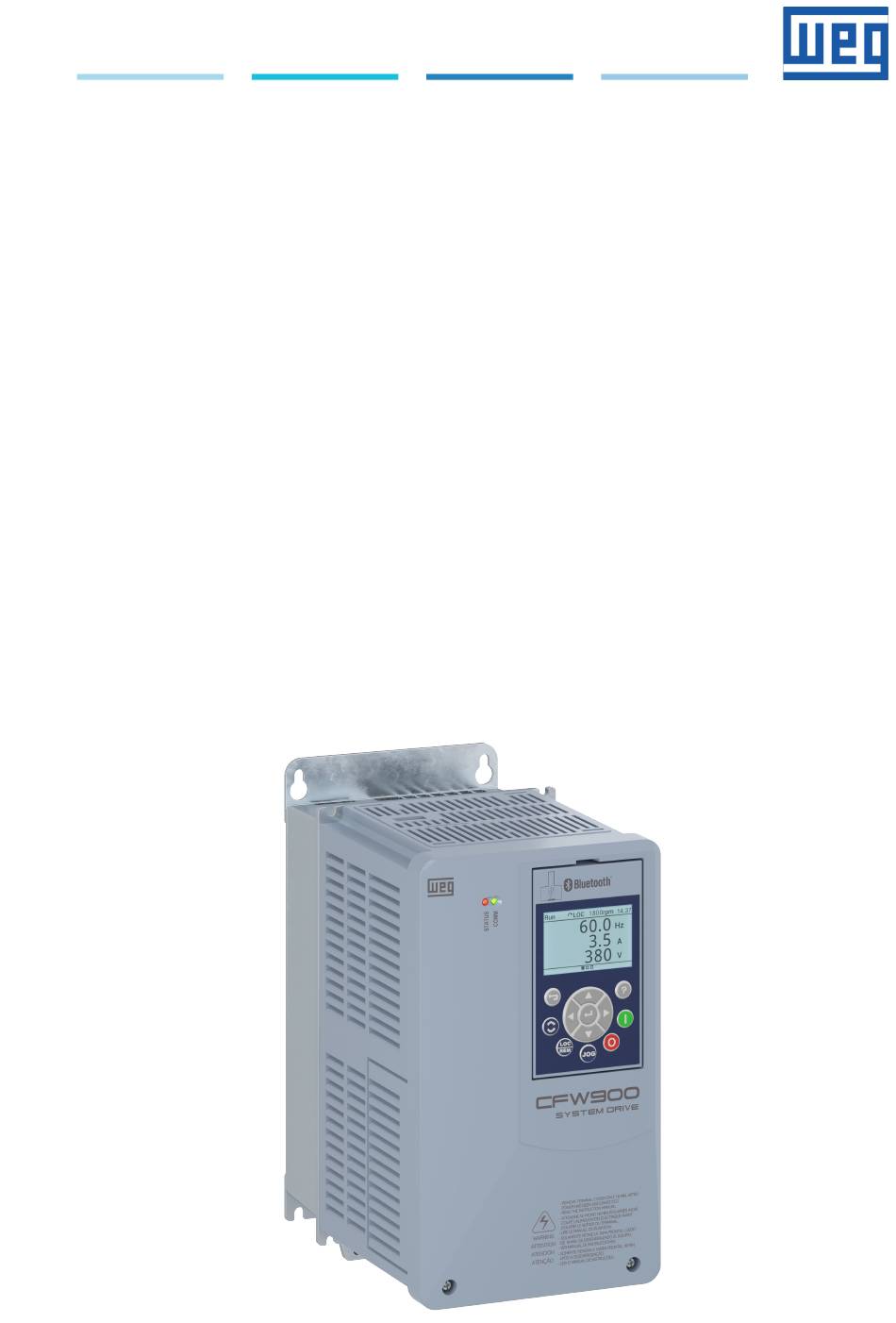

24 - MAC-Adresse des Frequenzumrichters. Berücksichtigung der Werkseinstellungen). Tabelle 5.1: Beschreibung des Typenschildes am CFW900 6 BESCHREIBUNG DES CFW900 Der CFW900 Frequenzumrichter ist ein Hochleistungsprodukt für die Drehzahl- und Drehmomentregelung von Drehstrom- Asynchron- und Permanentmagnet (PM)-Motoren. Anschluss an den Zwischenkreis Anschluss an die Bremse...
INSTALLATIONS-KURZANLEITUNG 7 NOMENKLATUR Tabelle 7.1: Nomenklatur des CFW900 Frequenzumrichters CFW900 90P0 VIII Posten Beschreibung Posten Beschreibung Schutzart: 20 = IP20 Kennzeichnung der Baureihe: CFW900 21 = IP21 N1 = UL Typ 1 Funktionale Sicherheit: Baugröße: A, B, C, D, E, F, G oder H...
Die Modelle CFW900A04P5B2, CFW900A06P0B2, CFW900A07P3B2 und CFW900A10P0B2 können mit einphasiger Stromversorgung ohne Herabsetzung des Nennausgangsstroms betrieben werden. In diesem Fall kann die einphasige Stromversorgung an zwei beliebige Eingangsklemmen angeschlossen werden. Weitere Informationen finden Sie in Abbildung A2 in ANHANG A. 38 | CFW900...
Der Frequenzumrichter verfügt über einen elektronischen Motorüberlastschutz, der je nach angetriebenem Motor zu justieren ist. Falls mehrere Motoren an denselben Frequenzumrichter angeschlossen sind, installieren Sie für jeden Motor jeweils ein Überlastrelais. Der im CFW900 integrierte Motorüberlastschutz entspricht den Normen IEC 609047-4-2 und UL 61800- 5-1. Beachten Sie folgende Informationen: Der "Auslösestrom"...
Seite 40
(1) Weitere Informationen finden Sie in der ausführlichen Spezifikation in Tabelle 8.13 der Betriebsanleitung. (2) Das mit dem Frequenzumrichter mitgelieferte CFW900-REL-01 wird an Steckplatz A angeschlossen, und die entsprechenden Ausgänge sind 1 A, 2 A und 3 A mit angezeigten Default-Funktionen. Wird das Zubehörteil an einen anderen Steckplatz angeschlossen, wechselt die Identifikation der Ausgänge zu 1 n, 2 n und 3 n, wobei "n"...
(1) Für den Betrieb an IT-Netzen oder hochohmig geerdeten Netzen sind die Erdungsrichtlinien in Abschnitt 3.2.4.1 der Betriebsanleitung zu beachten. (2) Angaben zum Wirkungsgrad der einzelnen Modelle finden Sie in der App "WEG Ecodrive" für Android und iOS. (3) Bei der DC-Stromversorgung muss ein externer Vorladekreis verwendet werden. Ausnahme: Bei CFW900 Frequenzumrichtern der Baugrößen A, B und C können die "+"-Klemme der DC-Stromversorgung an die DC+-Klemme und die "-"-Klemme an die R/L1/L- und S/ L2/N-Klemmen...
Schutzdiagnose (D1.1). Diese Daten können nur durch Quittieren oder durch Ausschalten des Frequenzumrichters gelöscht werden. Die Alarme erscheinen an der HMI, in der CFW900 Statusanzeige (S1.1.1) und in der aktuellen Alarmdiagnose (D2.1). Sie werden automatisch gelöscht, sobald der Alarmzustand beseitigt wird.
INSTALLATIONS-KURZANLEITUNG 15 VERZEICHNIS DER MODELLE DER BAUREIHE CFW900 Maximaler Nennstrom Leistungsschalter [A] Empfohlene Sicherung FNH000-20K-A FNH1-350K-A FNH3-800K-A Referenz Masse Leistung Klemme Typ Lasche Gabel Aderendhülse Lasche Klemme Typ Frequenzumrichter Modell CFW900 | 43...
Seite 44
60 (531.0) (5)(6) (1) Die Bemessungsleistungen sind auf der Grundlage des Nennstroms der WEG Motoren bei den vorgegebenen Spannungswerten festgelegt. Unter Punkt 8.1.4 der Betriebsanleitung finden Sie zudem Angaben zur maximalen Umgebungstemperatur des Frequenzumrichters. (2) R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, DC+, DC-.
Seite 66
РУКОВОДСТВО ПО БЫСТРОЙ УСТАНОВКЕ 66 | CFW900...
Seite 118
Leistungsklemmen/Figure A.2: (a) à (i) Bornes d’alimentation/РисA.2: (a) до i) Клеммы питания/FiguurA.2: (a) tot (i) stroomterminals/Rysunek A.2 (a) do (i) Zaciski zasilania/Figura A.2: Terminali di potenza da (a) a (i)/Şekil A.2: (a) ila (i) Güç terminalleri/ 图形 A.2: (a) 到 (i) 电源端子 118 | CFW900...
Seite 119
(op lage spanning) afsluiten wanneer dat nodig is (bijvoorbeeld tijdens onderhoudswerkzaamheden). NIEBEZPIECZEŃSTWO! Zapewnić urządzenie odłączające zasilanie falownika. Urządzenie to musi odciąć zasilanie wejścia falownika (przy niskim napięciu), gdy jest to konieczne (na przykład podczas prac konserwacyjnych). CFW900 | 119...
