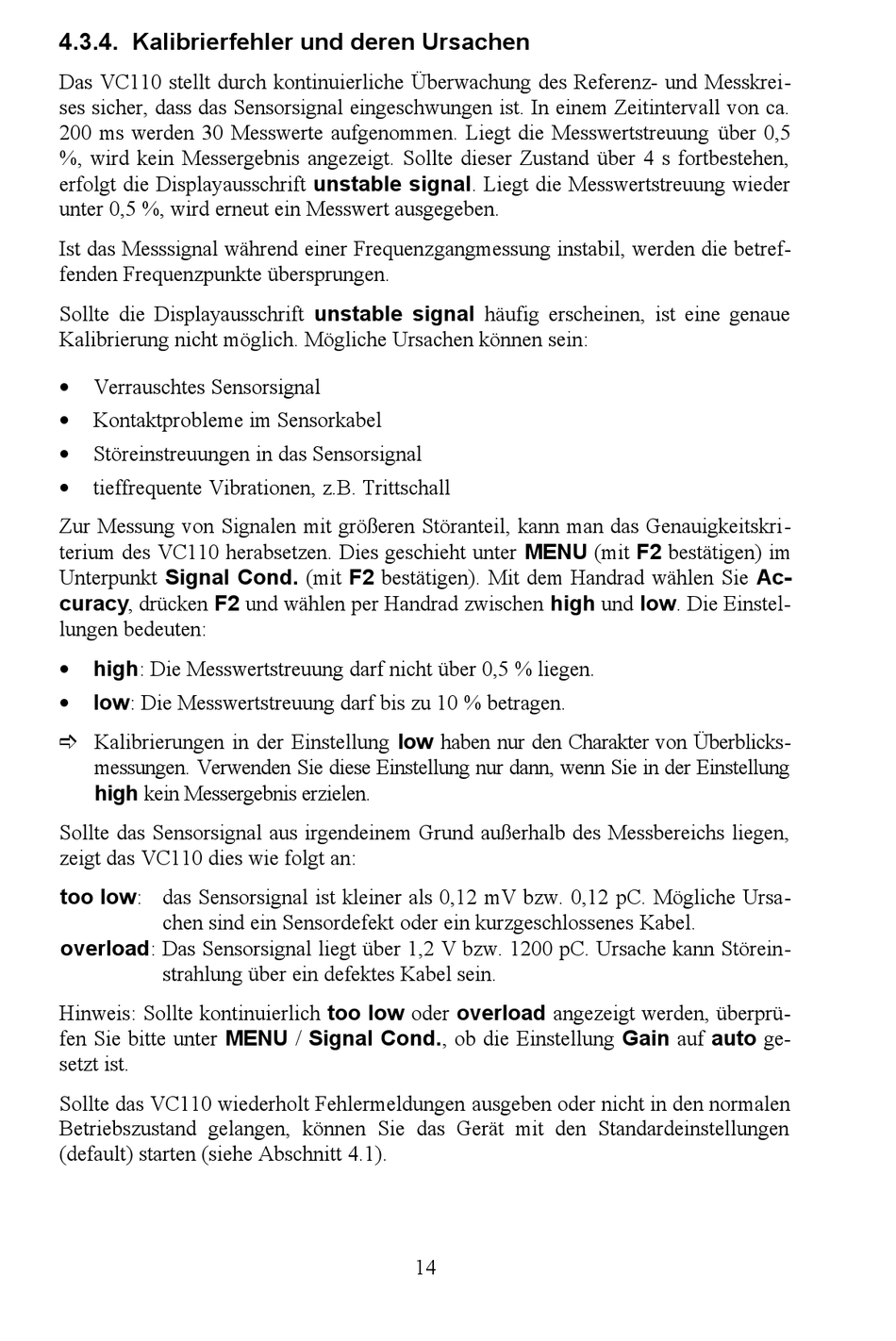

4.3.4. Kalibrierfehler und deren Ursachen
Das VC110 stellt durch kontinuierliche Überwachung des Referenz- und Messkrei-
ses sicher, dass das Sensorsignal eingeschwungen ist. In einem Zeitintervall von ca.
200 ms werden 30 Messwerte aufgenommen. Liegt die Messwertstreuung über 0,5
%, wird kein Messergebnis angezeigt. Sollte dieser Zustand über 4 s fortbestehen,
erfolgt die Displayausschrift unstable signal. Liegt die Messwertstreuung wieder
unter 0,5 %, wird erneut ein Messwert ausgegeben.
Ist das Messsignal während einer Frequenzgangmessung instabil, werden die betref-
fenden Frequenzpunkte übersprungen.
Sollte die Displayausschrift unstable signal häufig erscheinen, ist eine genaue
Kalibrierung nicht möglich. Mögliche Ursachen können sein:
•
Verrauschtes Sensorsignal
•
Kontaktprobleme im Sensorkabel
•
Störeinstreuungen in das Sensorsignal
•
tieffrequente Vibrationen, z.B. Trittschall
Zur Messung von Signalen mit größeren Störanteil, kann man das Genauigkeitskri-
terium des VC110 herabsetzen. Dies geschieht unter MENU (mit F2 bestätigen) im
Unterpunkt Signal Cond. (mit F2 bestätigen). Mit dem Handrad wählen Sie Ac-
curacy, drücken F2 und wählen per Handrad zwischen high und low. Die Einstel-
lungen bedeuten:
•
high: Die Messwertstreuung darf nicht über 0,5 % liegen.
•
low: Die Messwertstreuung darf bis zu 10 % betragen.
Kalibrierungen in der Einstellung low haben nur den Charakter von Überblicks-
messungen. Verwenden Sie diese Einstellung nur dann, wenn Sie in der Einstellung
high kein Messergebnis erzielen.
Sollte das Sensorsignal aus irgendeinem Grund außerhalb des Messbereichs liegen,
zeigt das VC110 dies wie folgt an:
too low: das Sensorsignal ist kleiner als 0,12 mV bzw. 0,12 pC. Mögliche Ursa-
chen sind ein Sensordefekt oder ein kurzgeschlossenes Kabel.
overload: Das Sensorsignal liegt über 1,2 V bzw. 1200 pC. Ursache kann Störein-
strahlung über ein defektes Kabel sein.
Hinweis: Sollte kontinuierlich too low oder overload angezeigt werden, überprü-
fen Sie bitte unter MENU / Signal Cond., ob die Einstellung Gain auf auto ge-
setzt ist.
Sollte das VC110 wiederholt Fehlermeldungen ausgeben oder nicht in den normalen
Betriebszustand gelangen, können Sie das Gerät mit den Standardeinstellungen
(default) starten (siehe Abschnitt 4.1).
14
