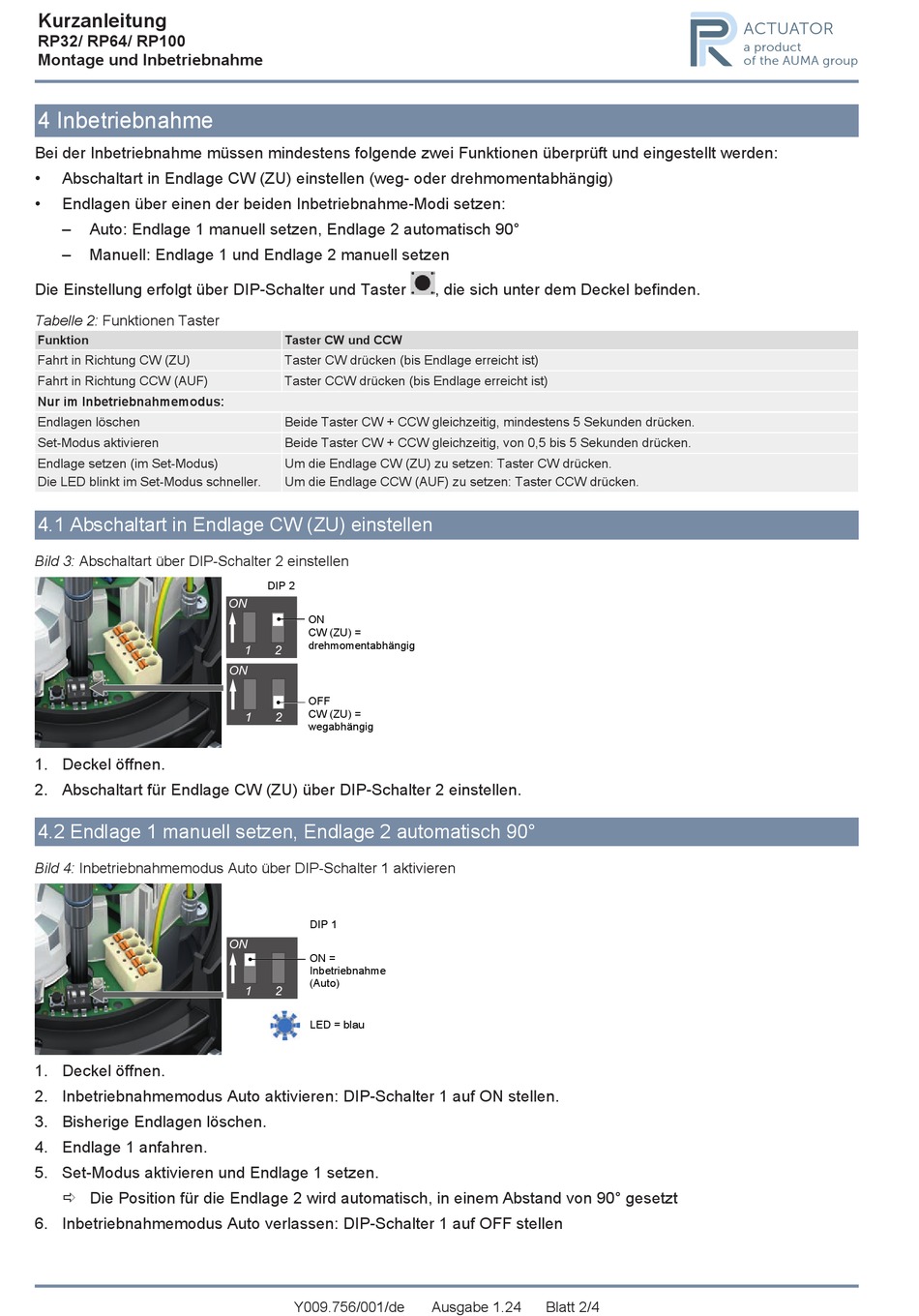

Kurzanleitung
RP32/ RP64/ RP100
Montage und Inbetriebnahme
4 Inbetriebnahme
Bei der Inbetriebnahme müssen mindestens folgende zwei Funktionen überprüft und eingestellt werden:
• Abschaltart in Endlage CW (ZU) einstellen (weg- oder drehmomentabhängig)
• Endlagen über einen der beiden Inbetriebnahme-Modi setzen:
– Auto: Endlage 1 manuell setzen, Endlage 2 automatisch 90°
– Manuell: Endlage 1 und Endlage 2 manuell setzen
Die Einstellung erfolgt über DIP-Schalter und Taster
Tabelle 2: Funktionen Taster
Funktion
Fahrt in Richtung CW (ZU)
Fahrt in Richtung CCW (AUF)
Nur im Inbetriebnahmemodus:
Endlagen löschen
Set-Modus aktivieren
Endlage setzen (im Set-Modus)
Die LED blinkt im Set-Modus schneller.
4.1 Abschaltart in Endlage CW (ZU) einstellen
Bild 3: Abschaltart über DIP-Schalter 2 einstellen
1. Deckel öffnen.
2. Abschaltart für Endlage CW (ZU) über DIP-Schalter 2 einstellen.
4.2 Endlage 1 manuell setzen, Endlage 2 automatisch 90°
Bild 4: Inbetriebnahmemodus Auto über DIP-Schalter 1 aktivieren
1. Deckel öffnen.
2. Inbetriebnahmemodus Auto aktivieren: DIP-Schalter 1 auf ON stellen.
3. Bisherige Endlagen löschen.
4. Endlage 1 anfahren.
5. Set-Modus aktivieren und Endlage 1 setzen.
ð Die Position für die Endlage 2 wird automatisch, in einem Abstand von 90° gesetzt
6. Inbetriebnahmemodus Auto verlassen: DIP-Schalter 1 auf OFF stellen
, die sich unter dem Deckel befinden.
Taster CW und CCW
Taster CW drücken (bis Endlage erreicht ist)
Taster CCW drücken (bis Endlage erreicht ist)
Beide Taster CW + CCW gleichzeitig, mindestens 5 Sekunden drücken.
Beide Taster CW + CCW gleichzeitig, von 0,5 bis 5 Sekunden drücken.
Um die Endlage CW (ZU) zu setzen: Taster CW drücken.
Um die Endlage CCW (AUF) zu setzen: Taster CCW drücken.
DIP 2
ON
CW (ZU) =
drehmomentabhängig
OFF
CW (ZU) =
wegabhängig
DIP 1
ON =
Inbetriebnahme
(Auto)
LED = blau
Y009.756/001/de Ausgabe 1.24 Blatt 2/4
