6.6. Elektrische Installation
6.6.1. Systemintegration
Die Abbildung 17 zeigt den Aufbau eines Standard-Kundennetzes mit einem Industrial S,
Zusätzlich ist beispielhaft die Integration eines AC-Erzeugers dargestellt, diese ist blau hinterlegt. Der zugehörige
Wechselrichter sowie der zusätzliche Zähler sind nicht im Lieferumfang des Industrial S enthalten. Dieser
Systemaufbau kann ein Beispiel für die Anwendung der Eigenverbrauchsoptimierung sein.

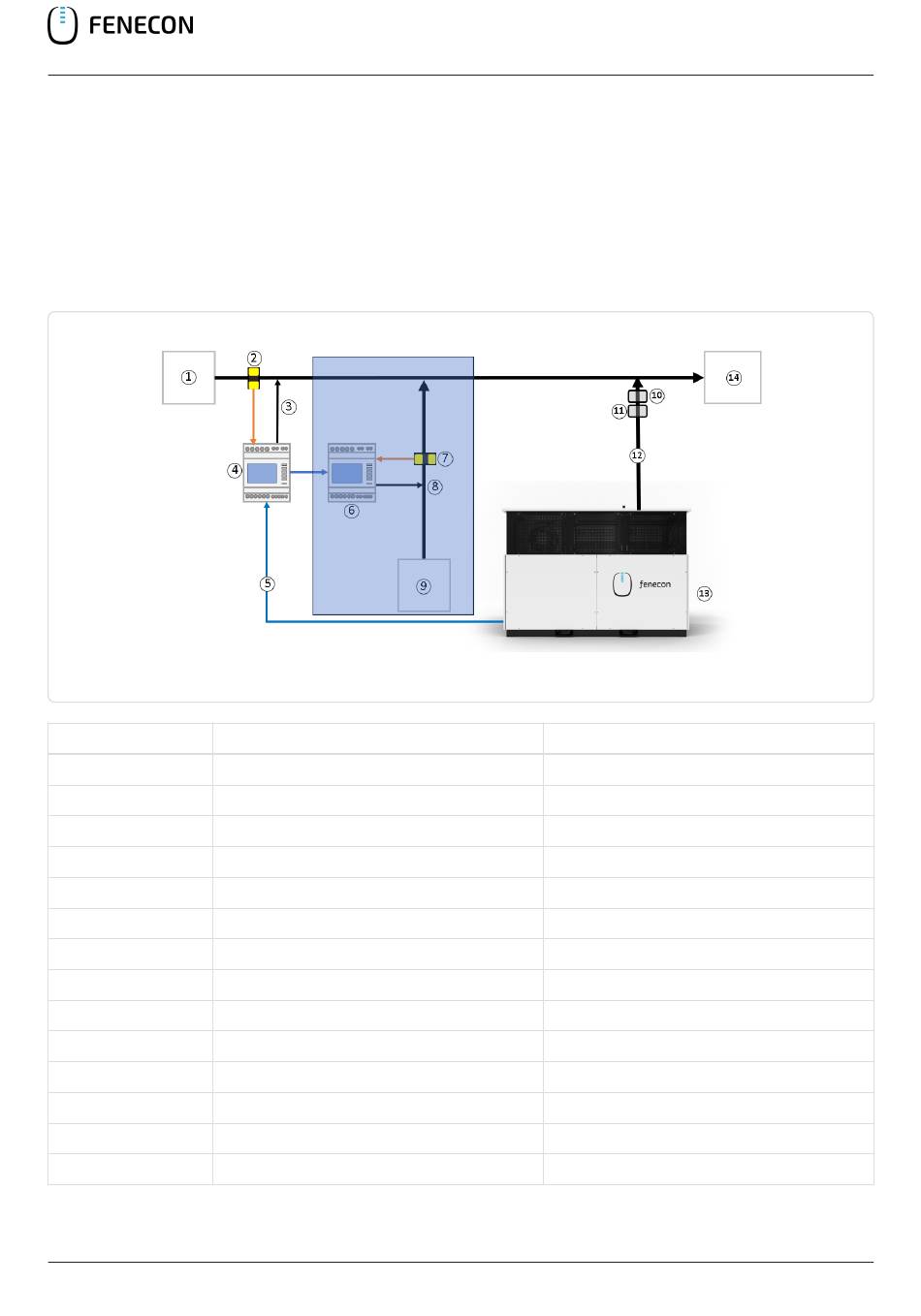

Abbildung 17. Single Line Diagramm - Standardaufbau des Systems
Nr. Bezeichnung
1 Netzanschlusszähler
2 Stromwandler am NAP
3 Spannungsabgriff am NAP
4 Stromzähler am NAP
5 RS485 Bus
6 Stromzähler am Erzeuger
7 Stromwandler am Erzeuger
8 Spannungsabgriff am Erzeuger
9 PV-Wechselrichter
10 RCD Typ B
11 Vorsicherung und Netztrennschalter
12 Netzanschluss Stromspeicher
13 Industrial S
14 Verbraucher
Betriebsanleitung FENECON Industrial S
Version:2024.04.1
6.6. Elektrische Installation
Bemerkung
Beispiel zusätzlicher AC-Erzeuger
Beispiel zusätzlicher AC-Erzeuger
Beispiel zusätzlicher AC-Erzeuger
Beispiel zusätzlicher AC-Erzeuger
