4.1. Systemaufbau
control cabinet (AA1, AA2)

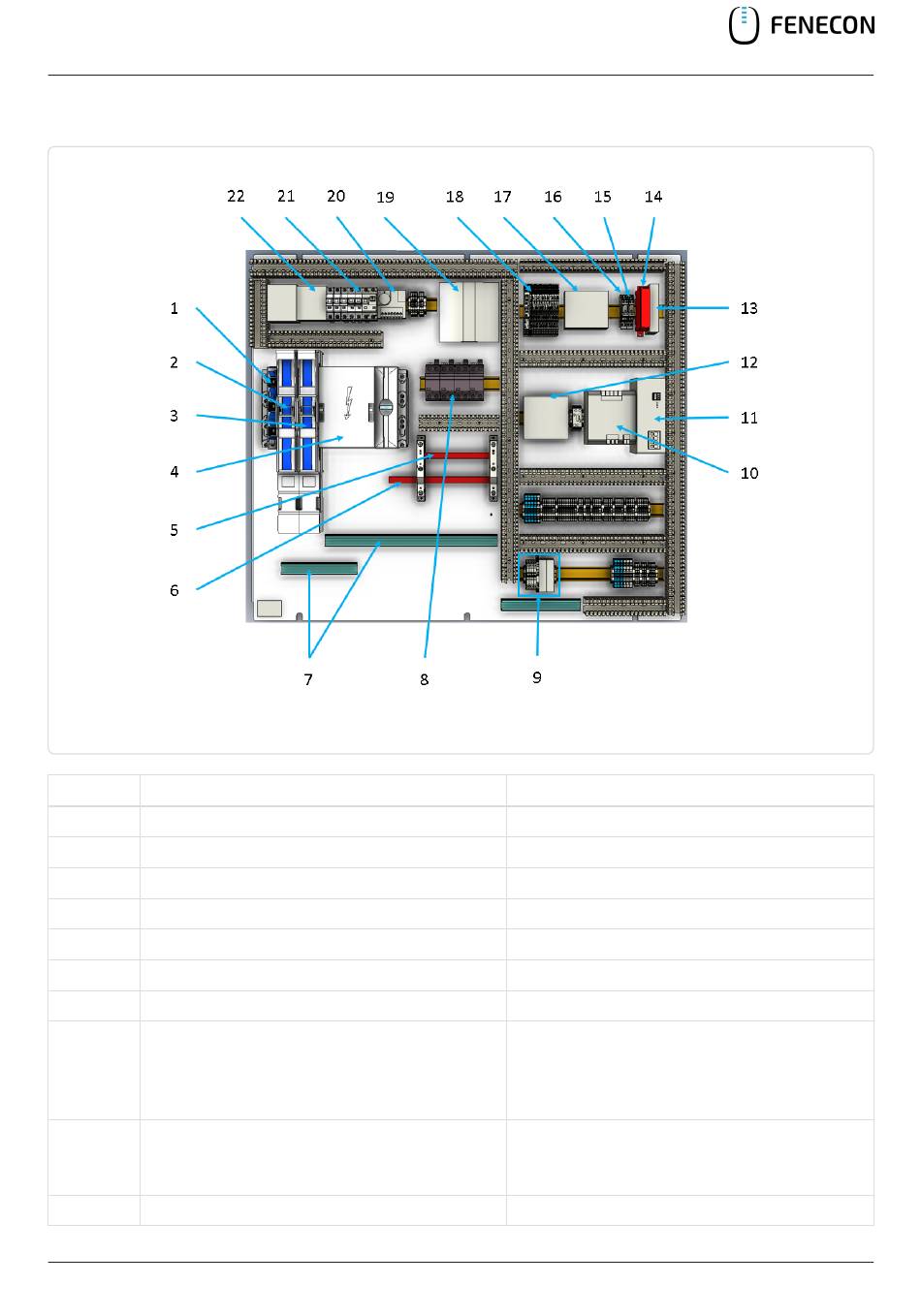

Abbildung 8. Komponenten control cabinet (AA1, AA2)
Position Bezeichnung
1 Sicherung Nebenverbraucher
2 Sicherung Wechselrichter 1
3 Sicherung Wechselrichter 2
4 Anschlussklemmen Schienensystem 3-phasig
5 N-Schiene
6 PE-Schiene
7 C-Schiene für Kabelabfangklemmen
8 Überspannungsschutz Zuleitung
9 Kommunikation inkl. Überspannungsschutz
10 24 V Netzteil
28 / 80
Bemerkung
-F3
-F1
-F2 / nur bei ISK110 bestückt
-X1 / Kundenanschluss
-/ Kundenanschluss
-/ Kundenanschluss
-/-
-U1 / Phase L1
-U2 / Phase L2
-U3 / Phase L3
-U4 / Neutralleiter
-F11, -F12, -F13, -F14, -F21, -F22, -F23 /
Kundenanschluss
vgl. Kap 6.6.4 und 6.6.5
-T1 /-
