WorkproCA PCA 410 Bedienungsanleitung Seite 4

DE
ANSCHLÜSSE
Netzanschluss (15) (AC = Wechselspannung)
Der Netztrafo akzeptiert sowohl 115V AC als auch 230 V AC, ausgewählt über einen Schiebeschalter auf
der Rückseite. Ab Werk sind 230 V AC eingestellt. .

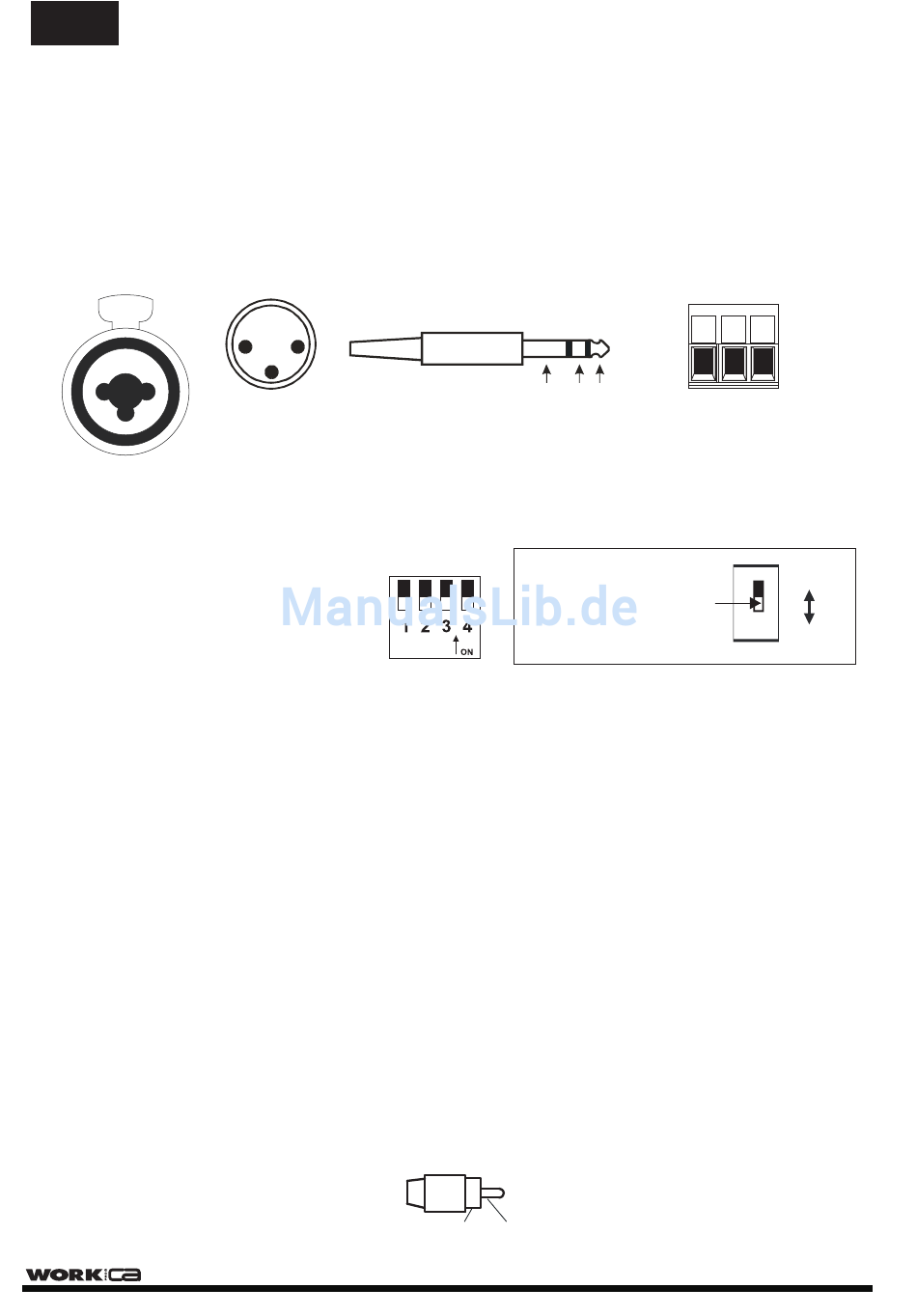

Eingangsanschlüsse
Die Eingänge 1-4 verfügen auf der Rückseite über symmetrische Standard-COMBO-Buchsen (6,35mm-
Stereoklinke und XLR 3P) sowie Anschlussklemmen.
Die Belegung ist folgendermaßen:
PUSH
Drehen Sie die Regler auf der Vorderseite (9) im Uhrzeigersinn, um die Lautstärke anzuheben oder gegen den
Uhrzeigersinn, um sie abzusenken.
Funktionsauswahl über Dip-Schalter
Jeder Eingang verfügt über mehrere
Funktionen, die über Dip-Schalter
ausgewählt werden.
Schalter 1- ANPASSUNG AN EINGANGSGERÄT: In der "ON"-Stellung benötigt der Eingang MIC-Pegel, in
der "OFF"-Stellung LINE-Pegel.
Schalter 2 - PHASENLAGE INVERTIEREN: In der "ON"-Stellung wird die Phasenlage des Signals invertiert
(180º-Drehung). In der "OFF"-Stellung wird die Phasenlage nicht beeinträchtigt.
Schalter 3 - HOCHPASSFILTER: In der "ON"-Stellung wirkt auf das Eingangssignal ein Hochpass-Filter mit einer
Cutoff-Frequenz bei 200 Hz. In der "OFF"-Stellung wird das Signal nicht beeinträchtigt.
Schalter 4 - PHANTOMSPEISUNG: In der "ON"-Stellung werden +48 V Phantomspeisung für
Kondensator-Mikrofone generiert. In der "OFF"-Stellung ist diese Funktion inaktiv.
Der PCA 410 verfügt über zwei Aux-Eingänge (AUX 1 & 2) für den Anschluss weiterer LINE-Audiogeräte wie
Radio-Tuner, MP3-Player, Computer, CD- oder Kassettenspieler. Verbinden Sie das jeweilige Audiogerät mit
den Anschlüssen (19) & (20). Drehen Sie die entsprechenden Regler im Uhrzeigersinn, um die Lautstärke zu
erhöhen und gegen den Uhrzeigersinn, um sie abzusenken.
Diese Eingangsbuchsen haben das Standard-Cinch-Format. Es gibt zwei Buchsen, die intern parallel
miteinander verschaltet sind. Daher können beide Kanäle eines Stereo-Gerätes angeschlossen werden, ohne
dass man spezielles Kabel benötigt. Fragen Sie den Dritt-Gerätehersteller, um sicher zu gehen, dass kein
Schaden entsteht, wenn der linke und der rechte Ausgang parallel zusammengeführt werden.
Belegung Cinch-Anschlüsse
(Draufsicht)
1
2
3
XLR 3P
STEREO-KLINKE
Pin1: Schirm
Spitze: Signal (heiß)
Pin2: Signal (heiß)
Ring: Signal (kalt)
Pin3: Signal (kalt)
Schaft: Schirmung
SCHAFT RING SPITZE
(6,35mm)
HINWEIS: Zum besseren
Verständnis: Das weiße Viereck ist
in dieser Bedienungsanleitung der
Schalter.
Sleeve - Schirmung
Pin - Signal
SLEEVE PIN
SEITE 3
Bedienungsanleitung
+ - GND
Anschlussklemmen
Pin+: Signal (heiß)
Pin-: Signal (kalt)
GND: Schirmung
ON
1
OFF
PCA 410
