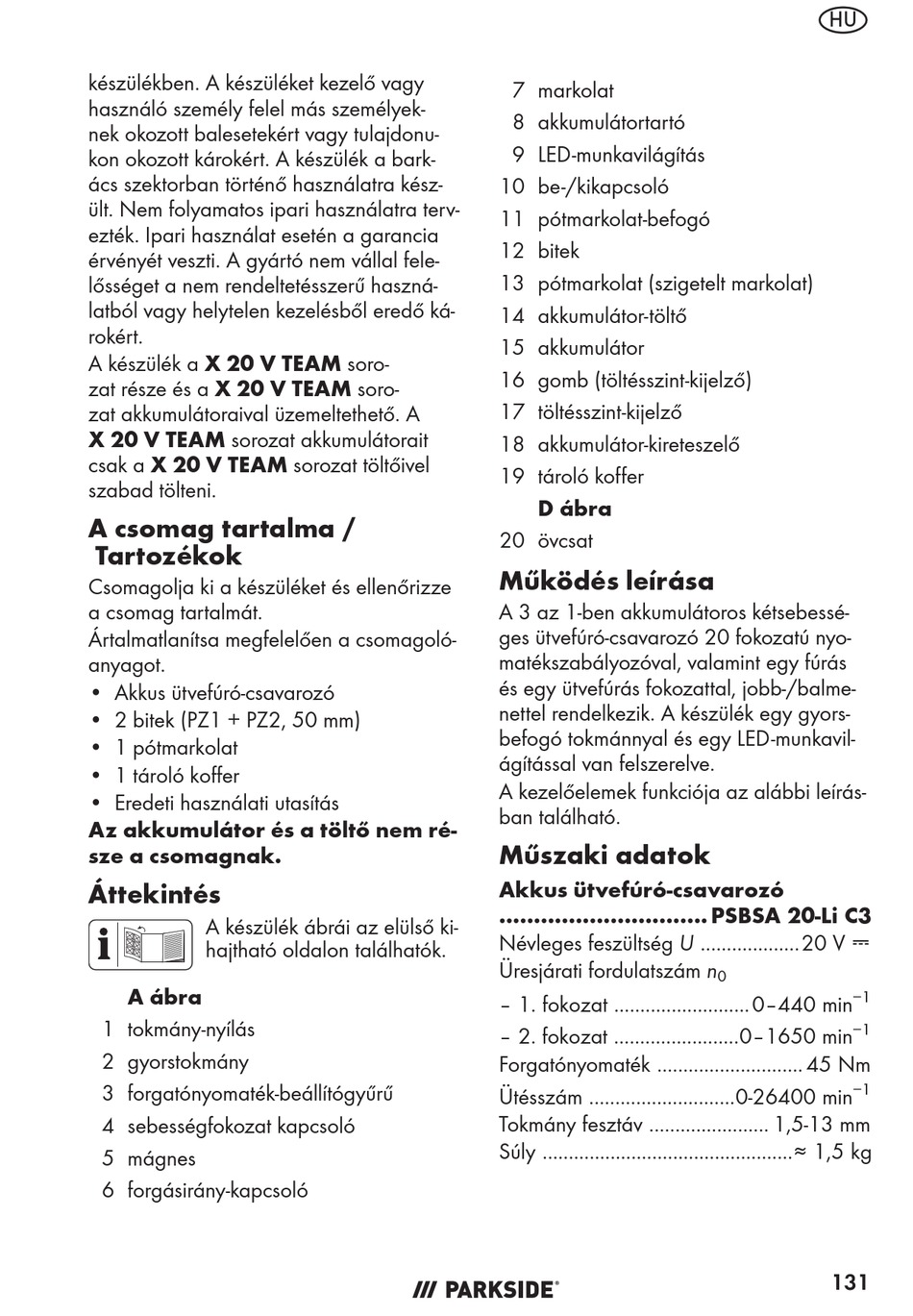

készülékben. A készüléket kezelő vagy
használó személy felel más személyek-
nek okozott balesetekért vagy tulajdonu-
kon okozott károkért. A készülék a bark-
ács szektorban történő használatra kész-
ült. Nem folyamatos ipari használatra terv-
ezték. Ipari használat esetén a garancia
érvényét veszti. A gyártó nem vállal fele-
lősséget a nem rendeltetésszerű haszná-
latból vagy helytelen kezelésből eredő ká-
rokért.
A készülék a X 20 V TEAM soro-
zat része és a X 20 V TEAM soro-
zat akkumulátoraival üzemeltethető. A
X 20 V TEAM sorozat akkumulátorait
csak a X 20 V TEAM sorozat töltőivel
szabad tölteni.
A csomag tartalma /
Tartozékok
Csomagolja ki a készüléket és ellenőrizze
a csomag tartalmát.
Ártalmatlanítsa megfelelően a csomagoló-
anyagot.
• Akkus ütvefúró-csavarozó
• 2 bitek (PZ1 + PZ2, 50 mm)
• 1 pótmarkolat
• 1 tároló koffer
• Eredeti használati utasítás
Az akkumulátor és a töltő nem ré-
sze a csomagnak.
Áttekintés
A készülék ábrái az elülső ki-
hajtható oldalon találhatók.
A ábra
1 tokmány-nyílás
2 gyorstokmány
3 forgatónyomaték-beállítógyűrű
4 sebességfokozat kapcsoló
5 mágnes
6 forgásirány-kapcsoló
7 markolat
8 akkumulátortartó
9 LED-munkavilágítás
10 be-/kikapcsoló
11 pótmarkolat-befogó
12 bitek
13 pótmarkolat (szigetelt markolat)
14 akkumulátor-töltő
15 akkumulátor
16 gomb (töltésszint-kijelző)
17 töltésszint-kijelző
18 akkumulátor-kireteszelő
19 tároló koffer
D ábra
20 övcsat
Működés leírása
A 3 az 1-ben akkumulátoros kétsebessé-
ges ütvefúró-csavarozó 20 fokozatú nyo-
matékszabályozóval, valamint egy fúrás
és egy ütvefúrás fokozattal, jobb-/balme-
nettel rendelkezik. A készülék egy gyors-
befogó tokmánnyal és egy LED-munkavil-
ágítással van felszerelve.
A kezelőelemek funkciója az alábbi leírás-
ban található.
Műszaki adatok
Akkus ütvefúró-csavarozó
.............................. PSBSA 20-Li C3
Névleges feszültség U ...................20 V ⎓
Üresjárati fordulatszám n
– 1. fokozat .......................... 0–440 min
– 2. fokozat ........................0–1650 min
Forgatónyomaték ............................ 45 Nm
Ütésszám ............................0-26400 min
Tokmány fesztáv ....................... 1,5-13 mm
Súly ................................................≈ 1,5 kg
HU
0
−1
−1
−1
131
