avantgarde acoustic ZERO ITRON Bedienungsanleitung Seite 7

Werbung

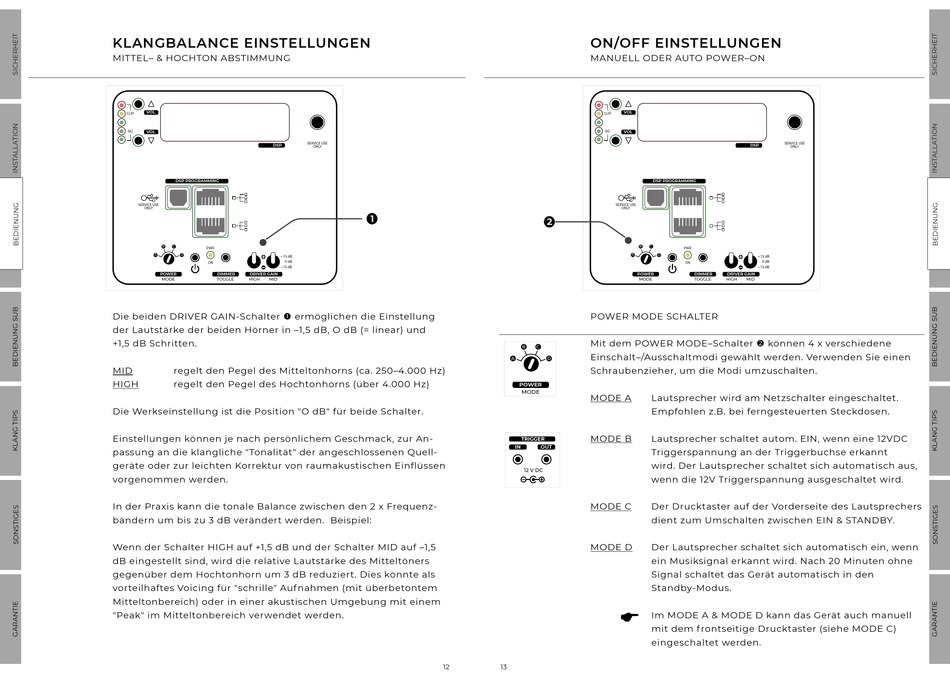

KLANGBALANCE EINSTELLUNGEN
MITTEL– & HOCHTON ABSTIMMUNG
VOL
CLIP
SIG
VOL
DSP
DSP PROGRAMMING
SERVICE USE
ONLY
B
C
PWR
A
D
+ 1.5 dB
0 dB
ON
– 1.5 dB
POWER
DIMMER
DRIVER GAIN
MODE
TOGGLE
MID
HIGH
Die beiden DRIVER GAIN-Schalter � ermöglichen die Einstellung
der Lautstärke der beiden Hörner in –1,5 dB, O dB (= linear) und
+1,5 dB Schritten.
MID
regelt den Pegel des Mitteltonhorns (ca. 250–4.000 Hz)
HIGH
regelt den Pegel des Hochtonhorns (über 4.000 Hz)
Die Werkseinstellung ist die Position "O dB" für beide Schalter.
Einstellungen können je nach persönlichem Geschmack, zur An-
POWER
passung an die klangliche "Tonalität" der angeschlossenen Quell-
geräte oder zur leichten Korrektur von raumakustischen Einflüssen
vorgenommen werden.
In der Praxis kann die tonale Balance zwischen den 2 x Frequenz-
bändern um bis zu 3 dB verändert werden. Beispiel:
Wenn der Schalter HIGH auf +1,5 dB und der Schalter MID auf –1,5
dB eingestellt sind, wird die relative Lautstärke des Mitteltöners
gegenüber dem Hochtonhorn um 3 dB reduziert. Dies könnte als
vorteilhaftes Voicing für "schrille" Auf nahmen (mit überbetontem
Mitteltonbereich) oder in einer akustischen Umgebung mit einem
"Peak" im Mitteltonbereich verwendet werden.
SERVICE USE
ONLY
CLIP
SIG
1 1
BALANCED
BALANCED
OUT
IN
12
ON/OFF EINSTELLUNGEN
MANUELL ODER AUTO POWER–ON
VOL
CLIP
SIG
VOL
VOL
DSP PROGRAMMING
VOL
SERVICE USE
ONLY
1 2
B
C
A
D
DSP PROGRAMMING
POWER
MODE
SERVICE USE
ONLY
POWER MODE SCHALTER
Mit dem POWER MODE–Schalter ❷ können 4 x verschiedene
B
C
PWR
Einschalt–/Ausschaltmodi gewählt werden. Verwenden Sie einen
A
D
Schraubenzieher, um die Modi umzuschalten.
ON
POWER
DIMMER
DRIVER GAIN
MODE
TOGGLE
HIGH
MODE A
Lautsprecher wird am Netzschalter eingeschaltet.
Empfohlen z.B. bei ferngesteuerten Steckdosen.
MODE B
Lautsprecher schaltet autom. EIN, wenn eine 12VDC
TRIGGER
IN
OUT
Triggerspannung an der Triggerbuchse erkannt
MODEL
ZERO G3
wird. Der Lautsprecher schaltet sich automatisch aus,
AMP TYPE
ITRON AMPLIFIER
12 V DC
ORIGIN
MADE IN GERMANY
wenn die 12V Triggerspannung ausgeschaltet wird.
MODE C
Der Drucktaster auf der Vorderseite des Lautsprechers
SERIAL NO.
dient zum Umschalten zwischen EIN & STANDBY.
MODE D
Der Lautsprecher schaltet sich automatisch ein, wenn
ein Musiksignal erkannt wird. Nach 20 Minuten ohne
Signal schaltet das Gerät automatisch in den
Standby-Modus.
Im MODE A & MODE D kann das Gerät auch manuell
mit dem f rontseitige Drucktaster (siehe MODE C)
eingeschaltet werden.
13
SERVICE USE
DSP
ONLY
SERVICE USE
DSP
ONLY
PWR
+ 1.5 dB
0 dB
ON
– 1.5 dB
DIMMER
DRIVER GAIN
TOGGLE
MID
HIGH
+ 1.5 dB
0 dB
– 1.5 dB
MID
WARNING
ELECTRICAL SHOCK HAZARD
DO NOT OPEN!
110–240V~50/60Hz
MAX POWER CONSUMPTION – 550W
POWER OUTPUT – 500W RMS
FUSE 4.0A SLOW
CAUTION
DO NOT EXPOSE THIS AMPLIFIER
TO RAIN OR MOISTURE.
