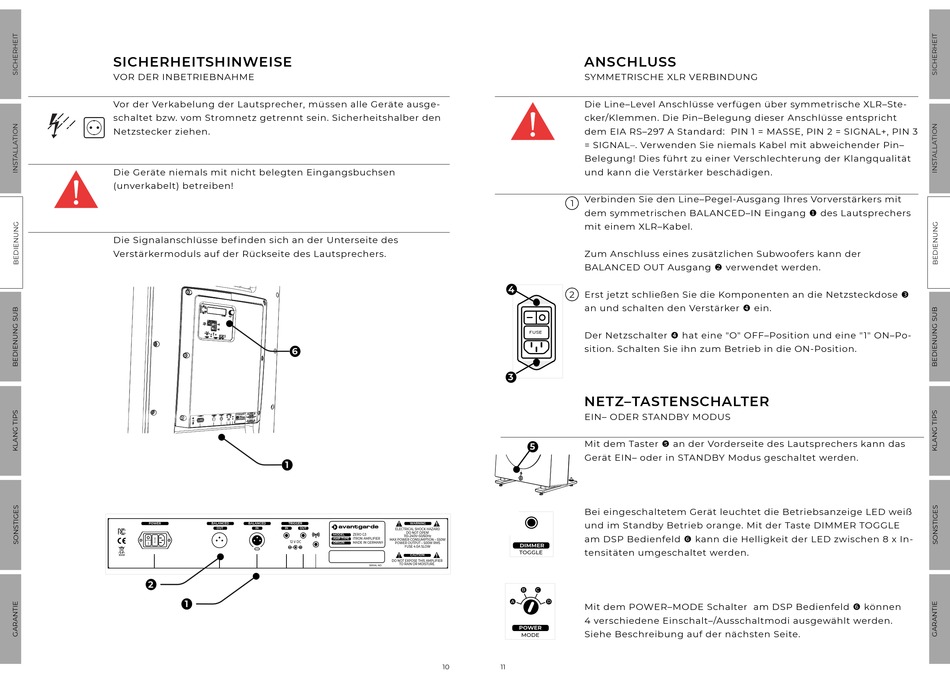

SICHERHEITSHINWEISE
VOR DER INBETRIEBNAHME
Vor der Verkabelung der Lautsprecher, mü ssen alle Geräte ausge-
schaltet bzw. vom Stromnetz getrennt sein. Sicherheitshalber den
Netzstecker ziehen.
Die Geräte niemals mit nicht belegten Eingangsbuchsen
(unverkabelt) betreiben!
Die Signalanschlüsse bef inden sich an der Unterseite des
Verstärkermoduls auf der Rückseite des Lautsprechers.
6
1
POWER
BALANCED
BALANCED
TRIGGER
OUT
IN
IN
12 V DC
2
1
VOL
CLIP
SIG
VOL
CLIP
DSP PROGRAMMING
SIG
SERVICE USE
ONLY
B
C
A
D
WARNING
OUT
ELECTRICAL SHOCK HAZARD
DO NOT OPEN!
MODEL
ZERO G3
110–240V~50/60Hz
AMP TYPE
ITRON AMPLIFIER
MAX POWER CONSUMPTION – 550W
ORIGIN
MADE IN GERMANY
POWER OUTPUT – 500W RMS
POWER
FUSE 4.0A SLOW
MODE
CAUTION
DO NOT EXPOSE THIS AMPLIFIER
TO RAIN OR MOISTURE.
SERIAL NO.
10
ANSCHLUSS
SYMMETRISCHE XLR VERBINDUNG
Die Line–Level Anschlüsse verfügen über symmetrische XLR–Ste-
cker/Klemmen. Die Pin–Belegung dieser Anschlüsse entspricht
dem EIA RS–297 A Standard: PIN 1 = MASSE, PIN 2 = SIGNAL+, PIN 3
= SIGNAL–. Verwenden Sie niemals Kabel mit abweichender Pin–
Belegung! Dies führt zu einer Verschlechterung der Klangqualität
und kann die Verstärker beschädigen.
Verbinden Sie den Line–Pegel-Ausgang Ihres Vorverstärkers mit
1
dem symmetrischen BALANCED–IN Eingang ❶ des Lautsprechers
mit einem XLR–Kabel.
Zum Anschluss eines zusätzlichen Subwoofers kann der
BALANCED OUT Ausgang ❷ verwendet werden.
4
2
Erst jetzt schließen Sie die Komponenten an die Netzsteckdose �
an und schalten den Verstärker ❹ ein.
Der Netzschalter � hat eine "O" OFF–Position und eine "1" ON–Po-
FUSE
sition. Schalten Sie ihn zum Betrieb in die ON-Position.
SERVICE USE
DSP
ONLY
3
NETZ–TASTENSCHALTER
VOL
EIN– ODER STANDBY MODUS
VOL
Mit dem Taster ❺ an der Vorderseite des Lautsprechers kann das
5
Gerät EIN– oder in STANDBY Modus geschaltet werden.
DSP PROGRAMMING
Bei eingeschaltetem Gerät leuchtet die Betriebsanzeige LED weiß
PWR
+ 1.5 dB
und im Standby Betrieb orange. Mit der Taste DIMMER TOGGLE
0 dB
ON
SERVICE USE
am DSP Bedienfeld ❻ kann die Helligkeit der LED zwischen 8 x In-
– 1.5 dB
ONLY
DIMMER
DRIVER GAIN
tensitäten umgeschaltet werden.
TOGGLE
HIGH
MID
B
C
PWR
A
D
Mit dem POWER–MODE Schalter am DSP Bedienfeld ❻ können
ON
4 verschiedene Einschalt–/Ausschaltmodi ausgewählt werden.
POWER
DIMMER
DRIVER GAIN
Siehe Beschreibung auf der nächsten Seite.
MODE
TOGGLE
HIGH
11
SERVICE USE
DSP
ONLY
+ 1.5 dB
0 dB
– 1.5 dB
MID
