II. Anwendung
Der Temperaturregler DE.100 ist zur Steuerung eines Drei- oder Vierwegemischventils mit dem TECH-
Steuergerät bestimmt mit der Möglichkeit, eine zusätzliche Ventilpumpe anzuschließen. Optional kann
dieses Steuergerät mit zwei Modulen DE.545 zusammenarbeiten und auf diese Weise zwei zusätzliche
Mischventile steuern. Der Regler kann ein Wochenprogramm ausführen, mit einem Raumthermostaten
zusammenarbeiten und ist mit einer Funktion zur wetterabhängigen Steuerung ausgestattet.
Ein weiterer Vorteil ist die Kontrolle der Rücklauftemperatur, was vor Wassersieden im kurzen
Kesselkreislauf oder vor zu niedriger Kesseltemperatur des in den Kessel zurücklaufenden Wassers
schützt.
III. Funktionsprinzip

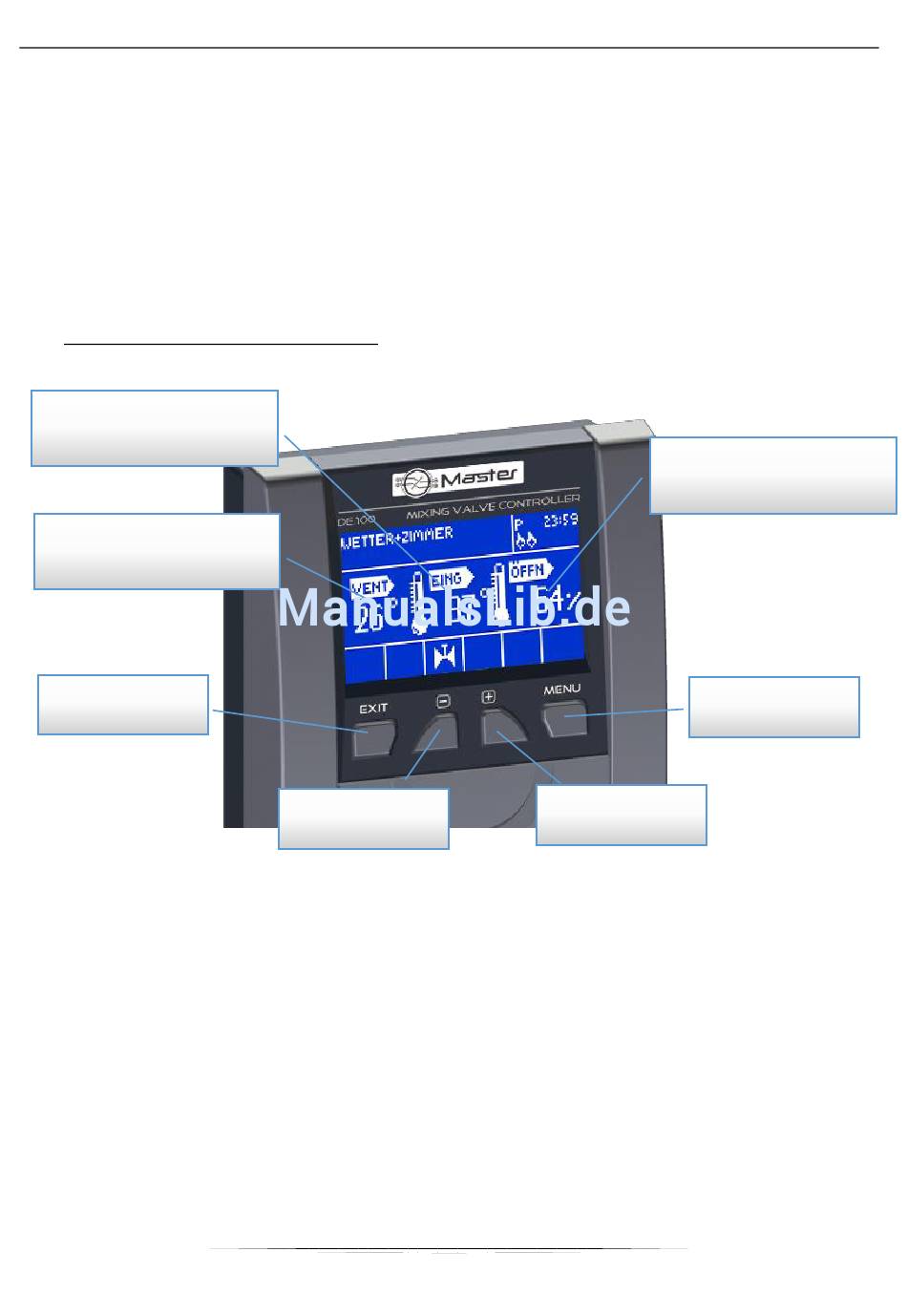

Beschreibung des Steuerpanels
EINGESTELLTE
TEMPERATUR
PROZENTUELLE ÖFFNUNG
TEMPERATUR HINTER
DEM VENTIL
Ausgang
Menü
Plus
Minus
Die Aufgabe des Ventils ist das Mischen des warmen Umlaufwassers mit dem Wasser, das aus dem
Heizumlauf zurückkehrt, um auf diese Weise die gewünschte (eingestellte) Temperatur zu erreichen
und sie die gesamte Zeit über auf dem gleichen Niveau aufrechtzuerhalten. Die Pumpe muss hinter
dem Mischventil installiert werden, der Temperatursensor dagegen hinter dem Mischventil und der
Pumpe, um die Temperatur am Ventilausgang so genau wie möglich zu kontrollieren.
ACHTUNG: sollte das Steuergerät des Ventils gleichzeitig mit dem Steuergerät des Kessels am
gemeinsamen Kreislauf wirken, ist die Pumpe vom Steuergerät des Kessels aus anzuschließen (Ausgang
der Pumpe am Regler DE.100 bleibt ohne Anschluss).
Die Steuerung erfolgt über Tasten. Der Zugriff zum Menü und die Bestätigung der Einstellungen
werden durch Drücken der Menü-Taste realisiert. Durch Drücken der Plus- und Minus-Tasten können die
einzelnen Menüoptionen ausgewählt werden. Um zurück zum übergeordneten Menü zu gelangen, ist
die Taste „Zurück" zu verwenden. Ähnlich werden die Veränderungen aller Einstellungen vorgenommen.
