Installation
5.6.2 Magnetventil für Gasballastventil (C-Version)

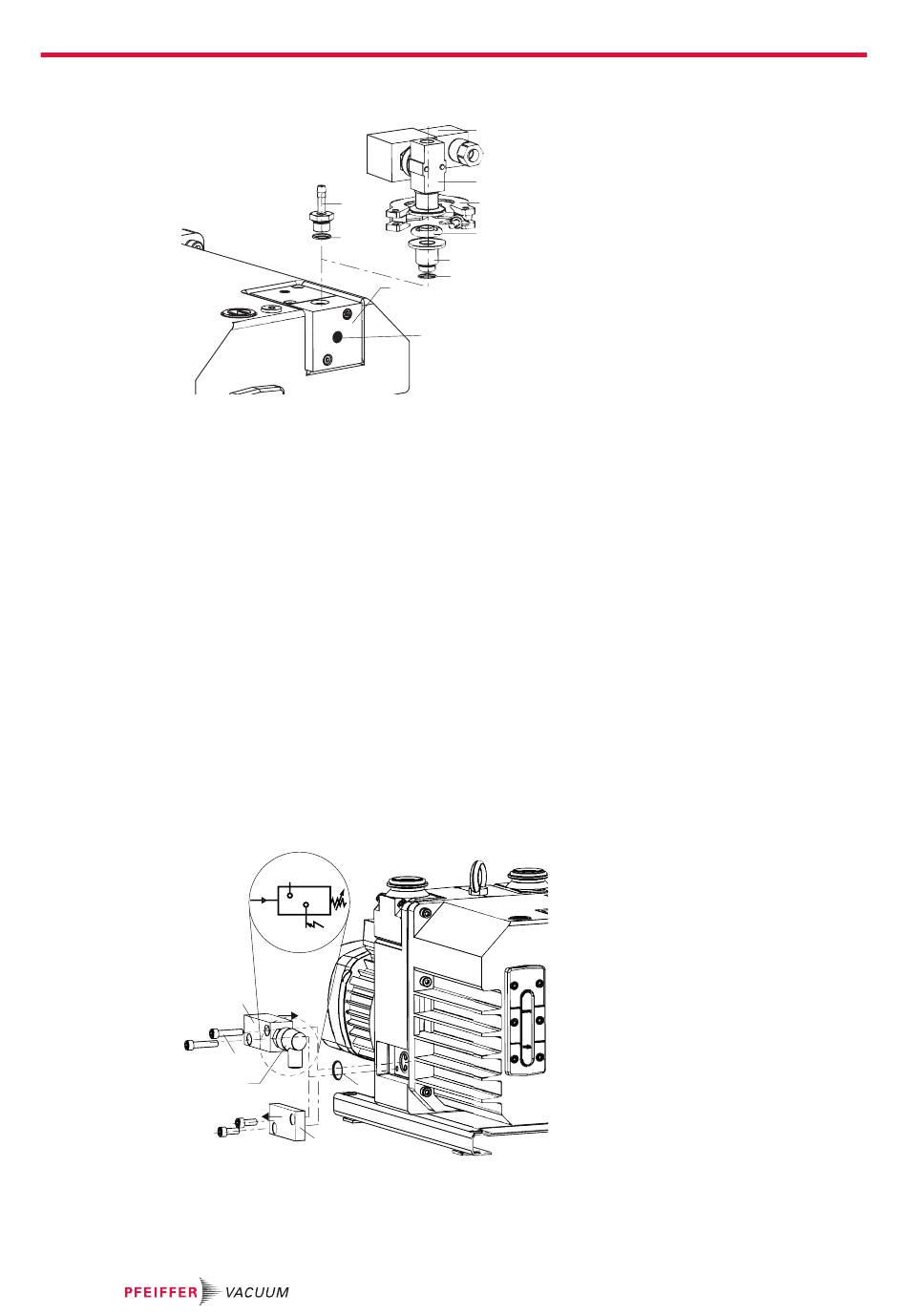

Abb. 16:
1 Schlauchtülle
2 O-Ring
3 Flansch
4 Dosierschraube
5 O-Ring
Benötigtes Werkzeug
● Gabelschlüssel, 17 mm
Umbausatz mit Magnetventil installieren
1. Schrauben Sie die Schlauchtülle aus dem Flansch und entnehmen Sie den O-Ring.
2. Schrauben Sie den Kleinflansch mit O-Ring in den Flansch des Gasballastventils.
3. Montieren Sie das Magnetventil mit Zentrierring und Spannring.
4. Öffnen Sie die Dosierschraube durch Linksdrehung bis zum Anschlag.
5. Nehmen Sie die Schutzkappe ab.
6. Stellen Sie den elektrischen Anschluss her.
7. Montieren Sie die Schutzkappe.
5.6.3 Betriebsüberwachung (Option)
Zur Überwachung des Öldruckes der Drehschieberpumpe während des Betriebs kann seitlich am Stän-
der eine Betriebsüberwachungseinheit angebaut werden. Bei Druckabfall und bei Stillstand der Pumpe
öffnet der Kontakt im Druckschalter. Das Signal kann der Ansteuerung von externen Ventilen dienen.
Abb. 17:
S1+S2 Schließer
3
4
28/74
1
2
3
Anschluss des Magnetventils für das Gasballastventil (C-Version)
6
7
8
9
10
S2
S1
4
6
7
5
3
Einbauort und Schaltbild
5
Ölkanaldeckel
6
Flansch
7
10
9
8
7
6
5
4
Kleinflansch
Zentrierring
Spannring
Magnetventil
Schutzkappe
O-Ring
Schrauben
Öldruckschalter
