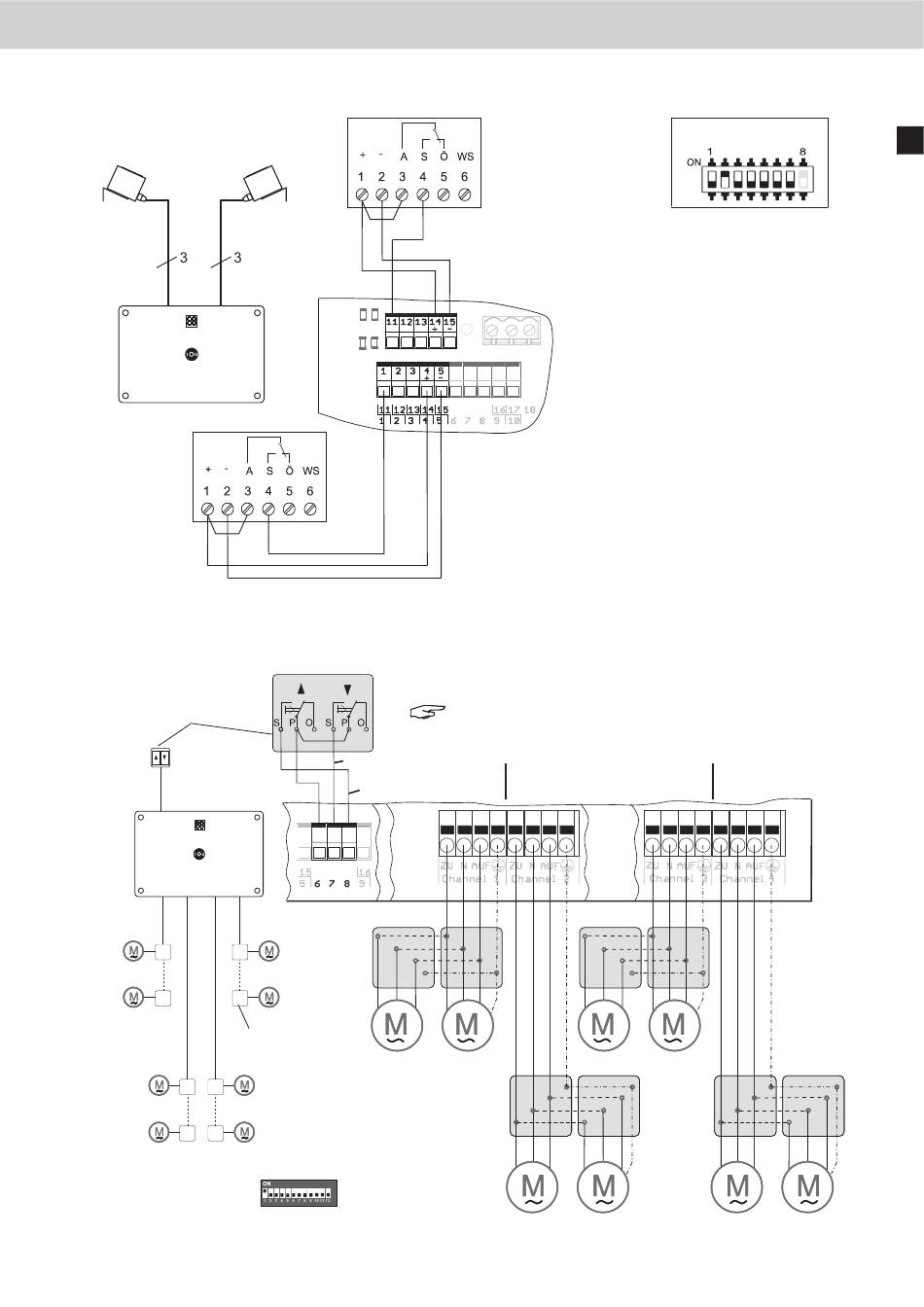

6.2.1 Collegamento sensore pioggia RM/2 24V
1. RM/2 24V
2. RM/2 24V
WRZ 40M-4G
1. RM/2 24V
6.3
Collegamento diretto di attuatori da 230 V e di un pulsante di
ventilazione da 24 V
Pulsante di
ventilazione 24 V
WRZ 40M-4G
Scatola di derivazione
Nota bene: Il DIP-switch 1 deve
essere impostato su ON
04/13424999503
2. RM/2 24V
Piedinatura per il sen-
sore pioggia RM/2 24V
1: Alimentazione +24 V DC
2: Alimentazione -24 V DC
3: Contatto relè (contatto operativo)
4: Contatto relè (NO)
Nota bene: Schema con e senza connettore PE sull'attuatore
CHIUDI
Gruppo
motore 1
APRI
CHIUDI N APRI.PE
CHIUDI N APRI.PE
PE
Attuatori 230 V
I = max. 2 A per
ciascun gruppo
motore
Attuatori 230 V
I = max. 2 A per
ciascun gruppo
motore
Centralina vento/pioggia WRZ 40 MG-4G
Impostazione dei DIP-switch per
il sensore pioggia RM/2 24 V
Gruppo
Gruppo
motore 3
motore 2
CHIUDI N APRI.PE
PE
Attuatori 230 V
I = max. 2 A per
ciascun gruppo
motore
Attuatori 230 V
I = max. 2 A per
ciascun gruppo
motore
Gruppo
motore 4
CHIUDI N APRI.PE
PE
PE
51
IT
