Umschalten eines Kanals in die
automatische Betriebsart und umgekehrt
1. Am Hauptbildschirm wird ein Handsymbol für den
Kanal angezeigt, welches kennzeichnet, dass sich der
Kanal in der manuellen Betriebsart befindet.

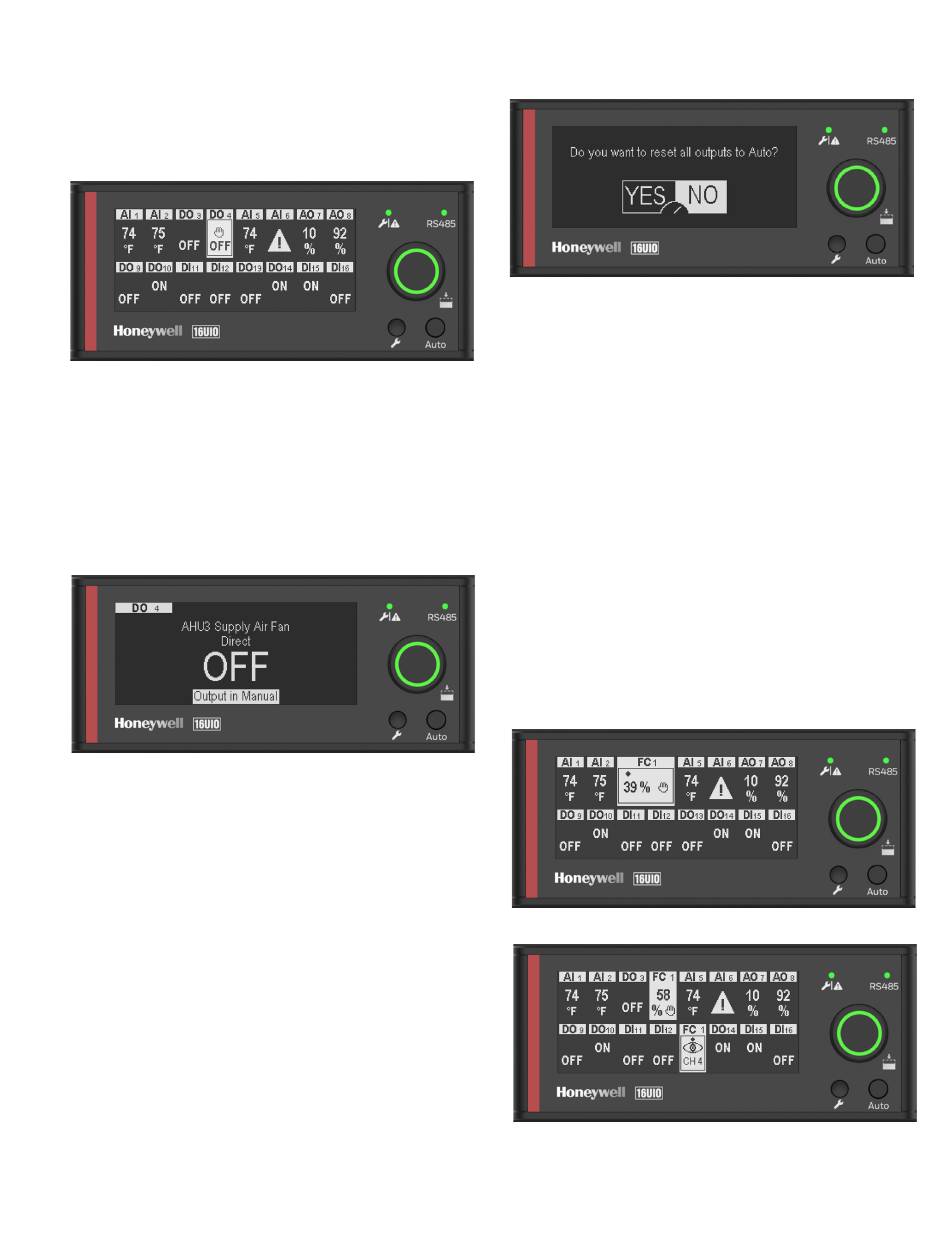

Abb. 17. Hauptbildschirm mit einem Kanal in der
manuellen Betriebsart
2. Drehen Sie den Drehknopf, um zu diesem Kanal zu
navigieren.
Sie haben zwei Möglichkeiten, einen Kanal wieder
auf die automatische Betriebsart zurückzusetzen.
3. Drücken Sie kurz die Taste Auto.
ODER
4. Drücken Sie kurz den Drehknopf.
Der Hauptbildschirm des Kanals erscheint mit der
Meldung Output in Manual.
Abb. 18. Kanalbildschirm in der manuellen Betriebsart
5. Drücken Sie die Taste Auto.
Der Bildschirm des Kanals erscheint mit der Meldung
Output in Auto.
6. Um wieder in die manuelle Betriebsart zu wechseln,
drehen Sie den Drehknopf erneut auf den gewünsch-
ten Wert (der Wert blinkt bis zur Bestätigung).
Drücken Sie dann kurz den Drehknopf, um die
Auswahl zu bestätigen.
HINWEIS: Der Regler kann die Punktwerte nur dann über-
mitteln, wenn die neuen Punktwerte mit den vor-
handenen Punktwerten des E/A-Moduls in der
manuellen Betriebsart übereinstimmen.
Aktivieren Sie am E/A-Modul die automatische
Betriebsart, um die neuen Punktwerte vom
Regler abzurufen.
Zurücksetzen aller Ausgänge auf
die automatische Betriebsart
1. Drücken Sie am Hauptbildschirm lange die Taste
«Auto» (ca. 3 Sekunden).
Ein Bestätigungsbildschirm mit der Auswahl «Yes»
oder «No» wird angezeigt.
Abb. 19. Kanalbildschirm – Auswahl der automatischen
2. Drehen Sie den Drehknopf, um zwischen YES und NO
umzuschalten.
3. Wählen Sie eine Option aus und drücken Sie den
Drehknopf.
Wenn Sie NO auswählen, erscheint die Meldung
No outputs were changed.
Wenn Sie YES auswählen, erscheint die Meldung SET
YES. Anschliessend zeigen alle Kanäle automatisch
ermittelte Werte am Hauptbildschirm an.
Ausserkraftsetzen eines FC-Kanals
(Floating Control)
Zur Regelung eines fliessenden Stellantriebs können zwei
DO-Kanäle konfiguriert werden. Diese Kanäle können
nebeneinander oder nicht nebeneinander angeordnet sein.
HINWEIS: Das Ausserkraftsetzen eines Kanals mit fliessen-
der Regelung (FC, Floating Control) ist nur beim
Niagara Advanced Controller möglich (nicht
beim CPO Advanced Controller).
1. Drehen Sie am Hauptbildschirm den Drehknopf auf
den FC-Kanal.
Abb. 20. FC – Konfiguration nebeneinander
Abb. 21. FC – Konfiguration nicht nebeneinander
2. Drücken Sie kurz den Drehknopf.
3. Drehen Sie den Drehknopf, um die gewünschte
Position einzustellen (0-100 %).
37
Betriebsart
