MONTAGE DER E/A-MODULE
Die E/A-Module können auf den Regler aufgesteckt oder
dezentral montiert werden. Die Beispieldiagramme zeigen
die lokale und dezentrale Montage sowie die jeweiligen
Anschlüsse. Ausführlichere Diagramme finden Sie in Fig. 4
bis Fig. 10.
Die maximal zulässige Länge des Stromkabels beträgt
100 m (328 ft).
Die maximal zulässige Länge des Kommunikationskabels
zur Verbindung von Raum 1 und Raum 2 beträgt:
• 40 m (131 ft) – jede Art von Verkabelung und
Reihenschaltungs-Topologie
• 800 m (2.625 ft) – Twisted-Pair- oder Telefonkabel und
Reihenschaltungs-Topologie.
• An einem Ende des Panel Bus muss der Regler und am
anderen Ende muss ein Busabschluss platziert werden.
Die Schutzabdeckung hat einen eingebauten
Endwiderstand zum Abschluss des RS485-Bus
(ENDCOVER-10).

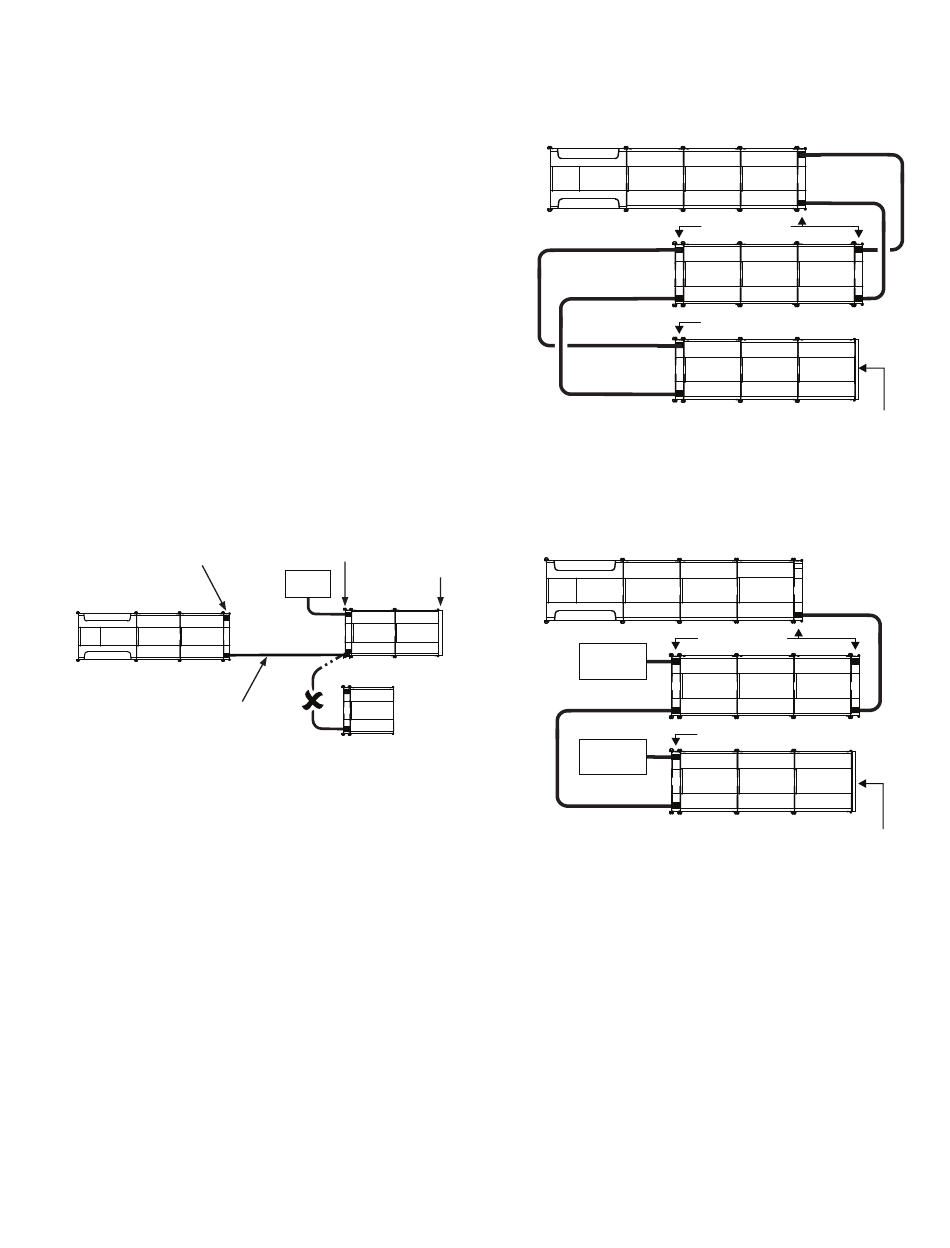

Beispiel 1: Die E/A-Module sollten in Reihe und nicht
parallel geschaltet werden.
IO-ADPT-S-2
Kabeladapter
Regler
E/A-Modul E/A-Modul
Kabel-
verbindung
IO-ADPT-S-2
ENDCOVER-10
Kabeladapter
Schutzabdeckung
mit integriertem
Busabschluss
PSU
E/A-Modul
E/A-Modul
Kommunikation
E/A-Modul
Beispiel 2: Sowohl der Kommunikationsbus als auch die
Stromversorgung werden auf eine zusätzliche Reihe von
E/A-Modulen auf einer separaten DIN-Schiene erweitert.
Regler
Stromversorgung
Kommunikation
Beispiel 3: Der Kommunikationsbus wird auf eine
zusätzliche Reihe von E/A-Modulen auf einer separaten
DIN-Schiene erweitert. Die Stromversorgung der
E/A-Module erfolgt separat.
Regler
24 Vac/dc
PSU
Kommunikation
24 Vac/dc
PSU
Kommunikation
19
E/A-Modul
E/A-Modul
E/A-Modul
IO-ADPT-S-2
IQ5-IO-ADPT
E/A-Modul
E/A-Modul
E/A-Modul
IO-ADPT-S-2
IQ5-IO-ADPT
E/A-Modul
E/A-Modul
E/A-Modul
E/A-Modul
E/A-Modul
E/A-Modul
Kommunikation
IO-ADPT-S-2
IQ5-IO-ADPT
E/A-Modul
E/A-Modul
E/A-Modul
IO-ADPT-S-2
IQ5-IO-ADPT
E/A-Modul
E/A-Modul
E/A-Modul
31-00589-01 | Rev.07-23
Stromversorgung
Kommunikation
ENDCOVER-10
Schutzabdeckung
mit integriertem
Busabschluss
IQ5-IO-END
ENDCOVER-10
Kabeladapter
mit integriertem
Busanschluss
