1. Wichtige Hinweise
• Transformatoren dürfen nur mit der auf dem
Typenschild angegebenen Betriebsspannung
betrieben werden.
• Bei der Elektroinstallation und Geräte-
montage sind die einschlägigen Vorschriften,
besonders DIN VDE 0100 mit den ent-
sprechenden Teilen zu beachten.
• Gleichzeitige Regelungen mehrerer gleicher
Ventilatoren bis zu einem Steuerstrom von
I
möglich.
max
• Der elektrische Anschluss sowie Reparaturen
dürfen nur von Elektrofachkräften durch-
geführt werden.
• Die festverlegte elektrische Installation muss
mit einer Vorrichtung zur Trennung vom Netz
mit mindestens 3 mm Kontaktöffnung an
jedem Pol ausgerüstet sein.
• Die Bauart des Gerätes entspricht den sicher-
heitstechnischen Anforderungen des VDE im
Rahmen des Gerätesicherheitsgesetzes,
sowie den einschlägigen Bestimmungen der
EG-Richtlinien.
2. Technische Daten
2.1 Stufentransformator
• Primär-Spannung: 230 V, 50/60 Hz
• Sekundär-Spannung:
85, 115, 150, 180, 230 V
• Steuerstrom I
:
max
Typ TRE 1,6 S: 1,6 A
Typ TRE 3,3 S: 3,3 A
Typ TRE 6,5 S: 6,5 A
• Gerätesicherung: G-Schmelzeinsatz
(DIN 41662)
– muss bauseitig beigestellt werden.
Typ TRE 1,6 S: T 2,0/250 träge
Typ TRE 3,3 S: T 4,0/250 träge
Typ TRE 6,5 S: T 8,0/250 träge
• Schaltung: V-Spar
• Schutzart: IP 00
• Max. zulässige Umgebungstemperatur +40 °C
2.2 5-Stufenschalter ESS 20
• Maximale Bemessungsspannung nach VDE
0660, 500 V.
• Thermischer Dauerstrom nach VDE 0660, 20 A
• Bautiefe, 81 mm
• Abdeckhaube als Berührungsschutz nach
VBG 4.
3. Montage
3.1 Stufentransformator
• Einbau in Schalttafeln.
– Befestigungszubehör muss bauseitig bei-
gestellt werden.
3.2 5-Stufenschalter ESS 20

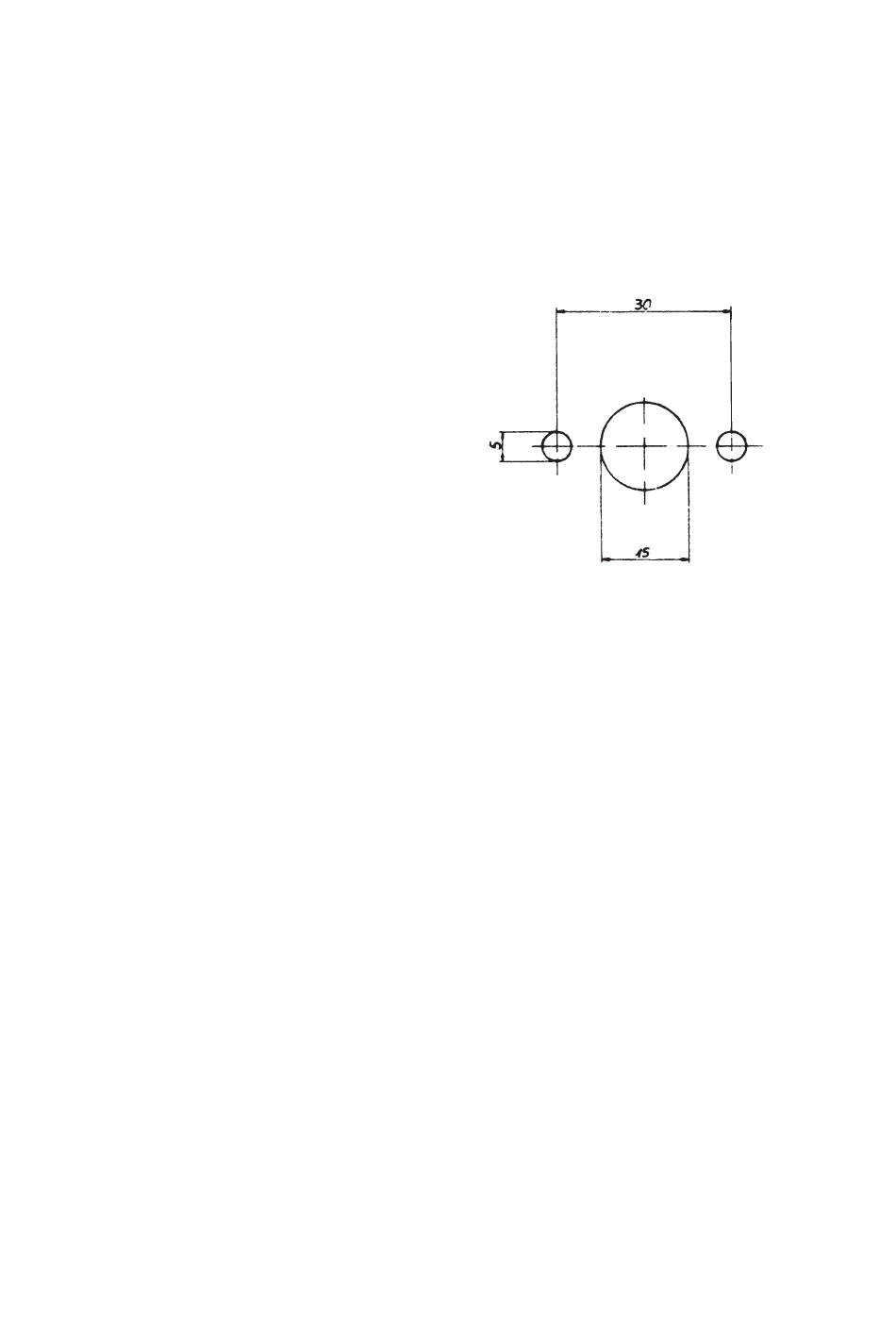

• Bohrbild für Montagewand
• Einbau in Schalttafeln.
– für Frontbefestigung
– Befestigungszubehör muss bauseitig bei-
gestellt werden.
4. Elektrischer Anschluss
• Nach Schaltbild
