) Ein ggf. regelmäßiger Offset-Abgleich bei angeschlossenem Potentiometer wird empfohlen. Die gegebene
Offset-Spezifikation der Box spielt damit praktisch keine Rolle mehr. Deshalb sind hier Spezifikationswerte
mit und ohne Offset-Anteil angegeben. Praktisch kann der Offset-Anteil durch die Funktionen Tara [} 000] als
auch ZeroOffset [} 000] der Box oder eine übergeordnete Tara-Funktion in der Steuerung eliminiert werden.
Die Offset-Abweichung kann sich über die Zeit ändern, deshalb empfiehlt Beckhoff einen regelmäßigen
Offset-Abgleich oder eine aufmerksame Beobachtung der Veränderung.
3
) Werte beziehen sich auf eine Gleichtaktstörung zwischen SGND und internem GND.
Potentiometer-Messbereich

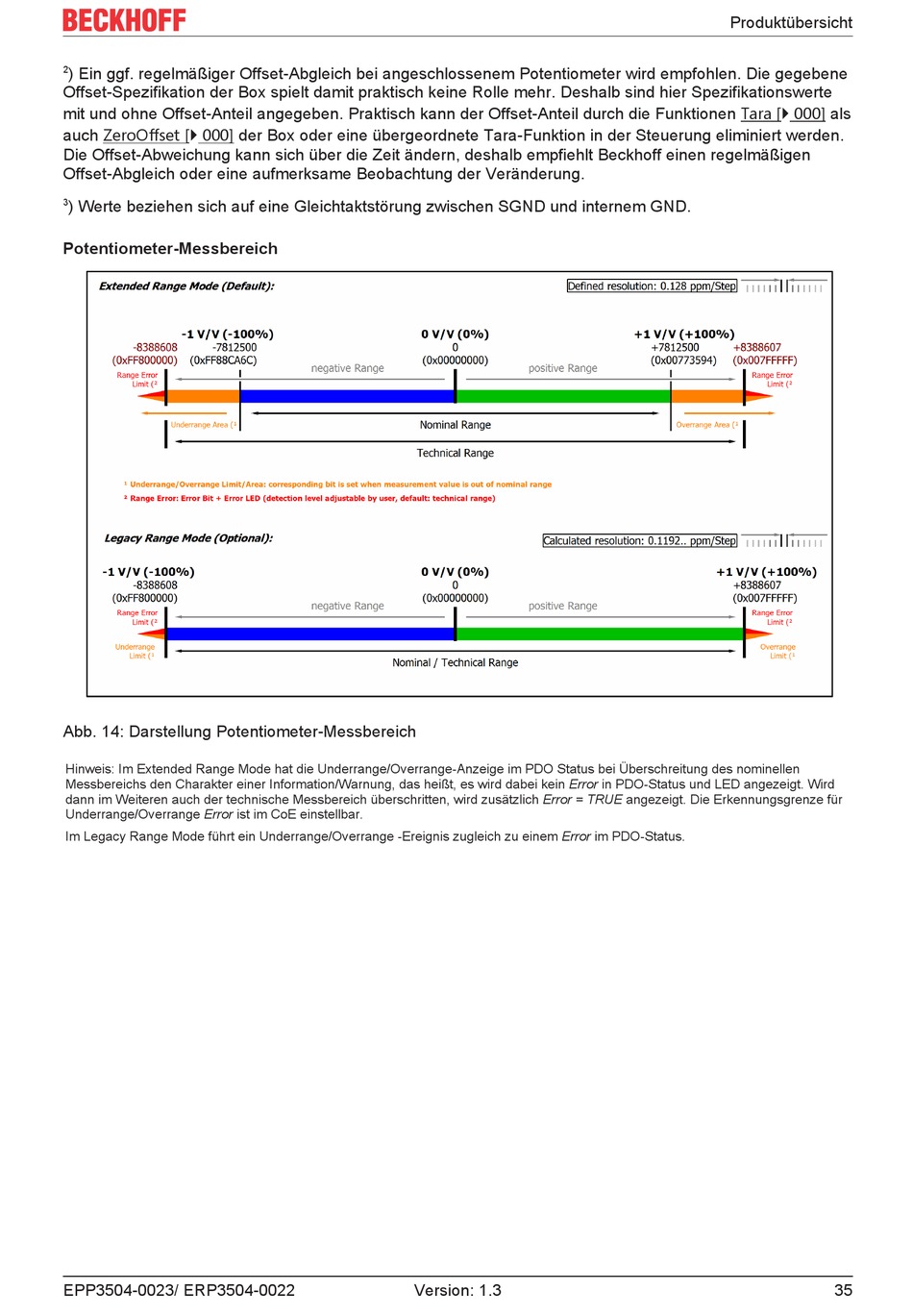

Abb. 14: Darstellung Potentiometer-Messbereich
Hinweis: Im Extended Range Mode hat die Underrange/Overrange-Anzeige im PDO Status bei Überschreitung des nominellen
Messbereichs den Charakter einer Information/Warnung, das heißt, es wird dabei kein Error in PDO-Status und LED angezeigt. Wird
dann im Weiteren auch der technische Messbereich überschritten, wird zusätzlich Error = TRUE angezeigt. Die Erkennungsgrenze für
Underrange/Overrange Error ist im CoE einstellbar.
Im Legacy Range Mode führt ein Underrange/Overrange -Ereignis zugleich zu einem Error im PDO-Status.
EPP3504-0023/ ERP3504-0022
Version: 1.3
Produktübersicht
35
