12. Einstellungen am TWINNY T7/T5
Bevor Komponenten am Schweissautomaten demontiert oder montiert werden, muss das Gerät abgekühlt
und der Hauptschalter ausgeschaltet sein. Die Netzanschlussleitung muss vom Netz getrennt sein.
12.1 Austausch Andrückrollen
Je nach Anwendung können Sie unterschiedliche Antriebs-/Andrückrollen (9/11) am TWINNY verwenden (siehe
Zubehör).
2
2
1
1
1
2
1
5
5
4
4
3
3
3
7
6
4

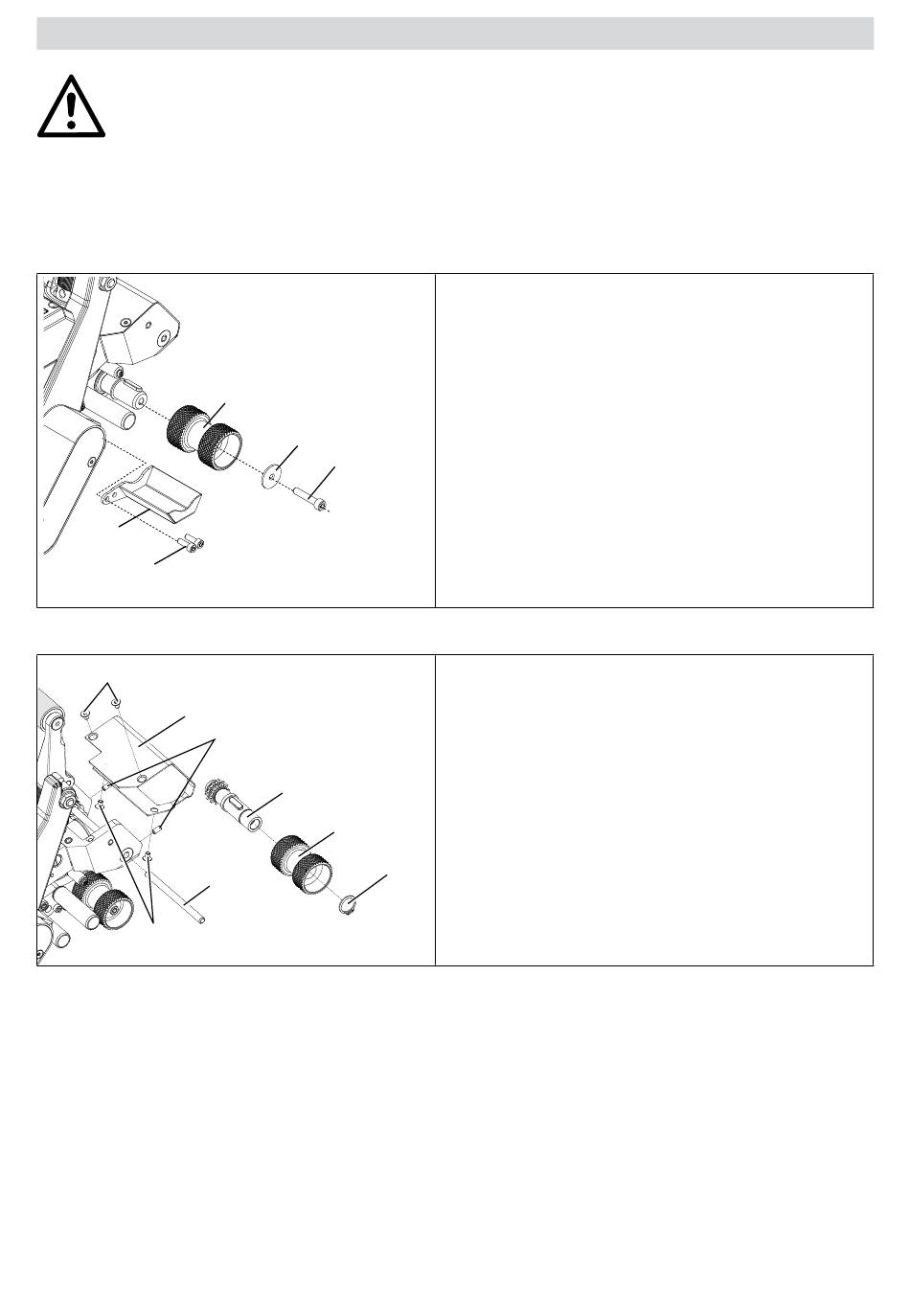

Demontage der unteren Antriebs-/Andrückrolle (11):
Reihenfolge Nr. 1 – 5
Montage der unteren Antriebs-/Andrückrolle (11):
Umgekehrte Nr.-Reihenfolge 5 – 1
1. Zylinderschrauben
2. Rollenabdeckung
3. Zylinderschraube
4. Scheibe
5. Andrückrolle
Demontage der oberen Antriebs-/Andrückrolle (9):
Reihenfolge Nr. 1 – 7
Montage der oberen Antriebs-/Andrückrolle (9):
Umgekehrte Reihenfolge Nr. 7 – 1
1. Zylinderschraube (4x)
2. Schutzblech Pendelkopf
3. Gewindestifte
4. Achse
5
5. Sicherungsring
6. Andrückrolle
7. Antriebsachse mit Passfeder
