2.2

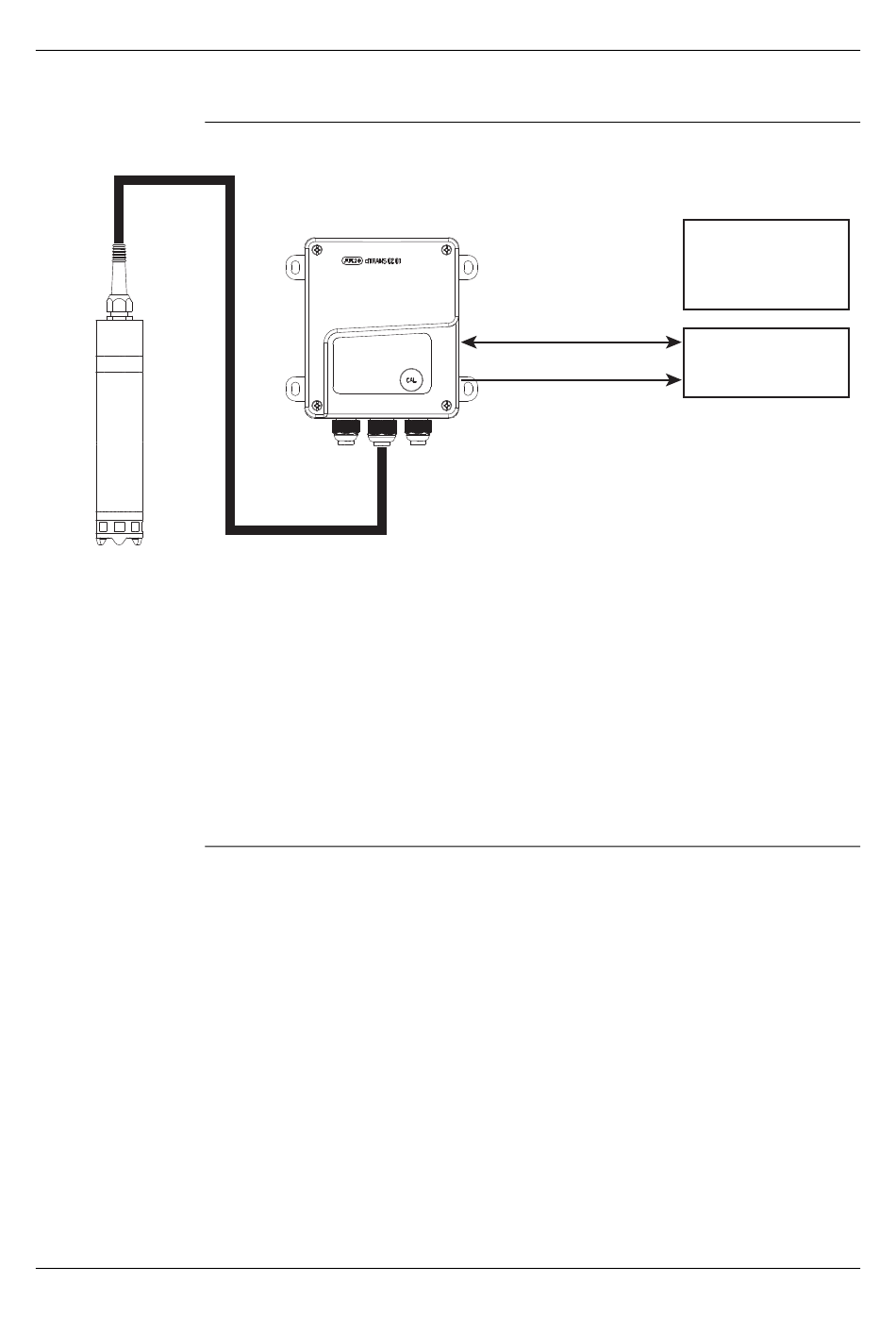

Aufbau der Sauerstoff-Messeinrichtung

Basisausführung, Typ 202610/80...
Zweidraht Messumformer für
gelösten Sauerstoff (DO)
Anschlussbox
(Basisausführung)
- Zweidraht-Messumformer JUMO dTRANS O2 01
- 8 m Festkabel
- Anschluss- und Bedieneinheit mit Taster zur Kalibrierung
Die Basisversion ist für den direkten Anschluss an eine SPS oder ein Regi-
striergerät ausgelegt. Die Kalibrierfunktion kann vorort ausgelöst werden. Der
Messumformer kann mit einem optional erhältlichen Setup-Programm konfi-
guriert werden. Die Spannungsversorgung des Zweidraht-Messumformers
erfolgt durch ein (optionales) separates Netzteil, z.B. JUMO TN-22, siehe
Typenblatt 95.6024.
2 Allgemeines
Zweidrahtverbindung
Istwertausgang Sauerstoff
(4...20 mA)
Messstellen-Temperatur
optional (Pt1000)
Spannungsversorgung
DC 24 V für den
Zweidrahtmessumformer
JUMO dTRANS O2 01
SPS
Visualisierung
o.ä.
