4. MONTAGE

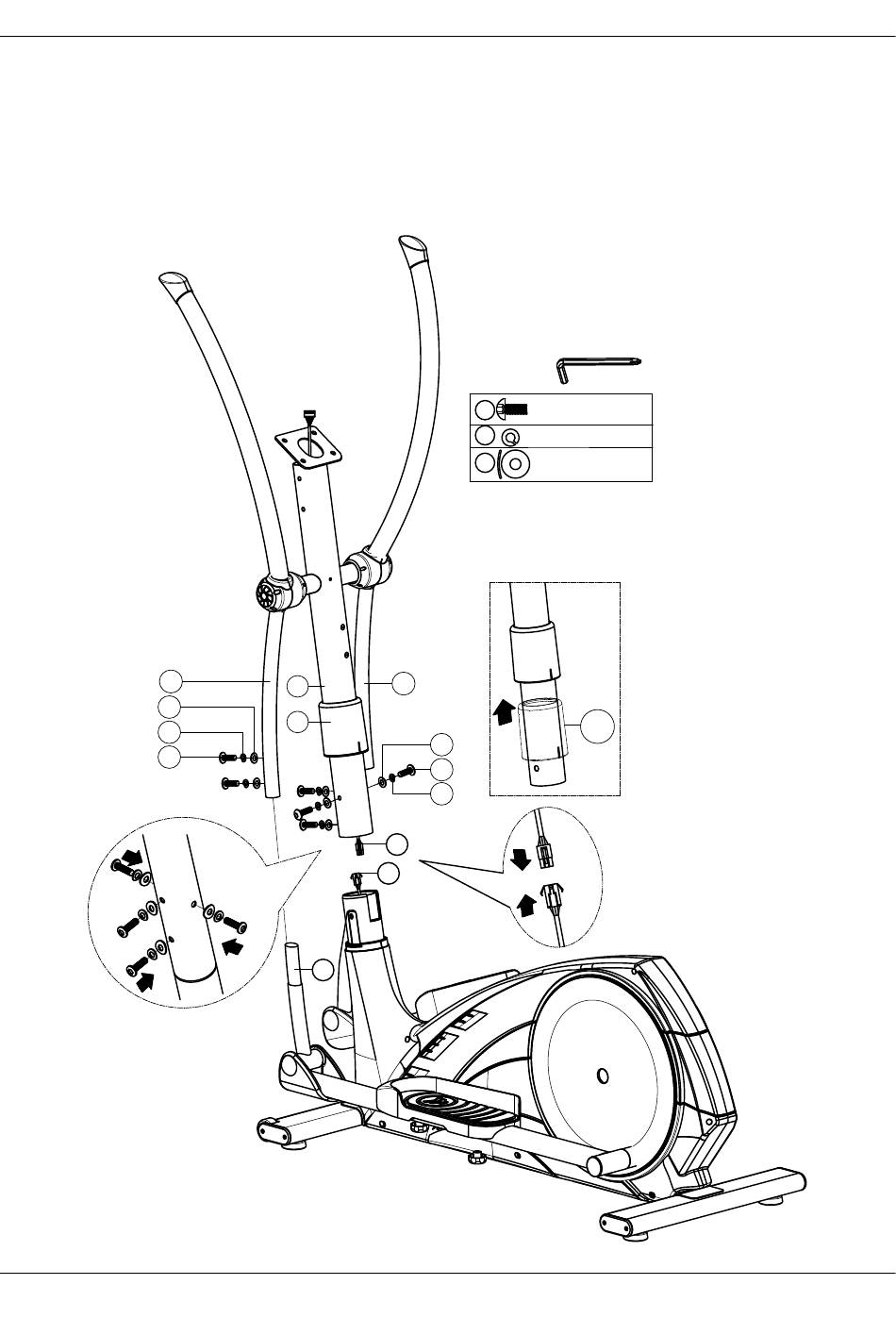

3. MONTAGE DER LENKSTANGE
1. Schieben Sie die obere Schutzabdeckung (49) auf die Lenkstange (10), wie in Abbildung (a) dargestellt.
2. Verbinden Sie das obere Computerkabel (29) mit dem unteren Computerkabel (30), wie in Abbildung (b) dargestellt.
3. Montieren Sie die Lenkstange (10) am Hauptgestell, indem Sie Unterlegscheiben (6), Federscheiben (7) und
Innensechskantschrauben (9) befestigen, wie in Abbildung (c) dargestellt.
4. Montieren Sie die beweglichen Arme (52L & 52R) am beweglichen Stützrohr (12), indem Sie Unterlegscheiben (6), Federscheiben
(7) und Inbusschrauben (9) befestigen.
52L
6
7
9
Step-3
14 - PERFORM X2i
10
49
(c)
30
12
9
M8x1.25x20L
7
D15.4xD8.2x2T
6
D22xD8.5x1.5T
52R
6
9
7
29
(x8)
(x8)
(x8)
(a)
49
(b)
