Simpool Modell Timer
Programmierbare, digitale Peristaltikpumpe
2.4 - ELEKTRISCHE ANSCHLÜSSE
Vor allen Arbeiten an der Pumpe ist die Stromzufuhr der Maschine zu unterbrechen!
Schließen Sie das Pumpenkabel an eine Spannung gleich derer auf dem Etikett an.
Für die Anschlüsse siehe Abb. 3.
ACHTUNG!!!!!
Überprüfen, dass das Erdungssystem einwandfrei funktioniert und den geltenden Richtlinien
entspricht. Sicherstellen, dass ein Differentialschalter mit hoher Empfindlichkeit (0,03 A)
vorhanden ist. Überprüfen, dass die Typenschildwerte der Pumpe mit denen des Stromnetzes
kompatibel sind. Die Pumpe niemals direkt parallel zu den induktiven Lasten (z.B.:
Motoren/Magnetventile) installieren, sondern gegebenenfalls ein „Trennrelais" verwenden. In der
Pumpe sind zwei Schutzvorrichtungen vorhanden: einen Varistor und eine Sicherung.
2.5 HYDRAULISCHE ANSCHLÜSSE
▪
Die Saugleitung wird in den Produktbehälter eingeführt und dann mit dem Sauganschluss der Pumpe (auf
dem Deckel mit ▲ gekennzeichnet) verbunden und mit der richtigen Überwurfmutter festgezogen.
▪ Der Druckschlauch wird in den Druckanschluss der Pumpe (auf dem Deckel mit ▼ gekennzeichnet)
eingesteckt und mit der richtigen Überwurfmutter festgezogen; dann wird er an das Einspritzventil aus
dem Installationsbausatz angeschlossen.
Um die Pumpe an die Anlage anzuschließen, muss durch Bohren eines Lochs in die Leitung eine Trennstelle
hergestellt werden, z. B. mit einer T-Muffe mit Gewinde. Eine typische Konfiguration: siehe Abb. 4.
.
ADSP7000643

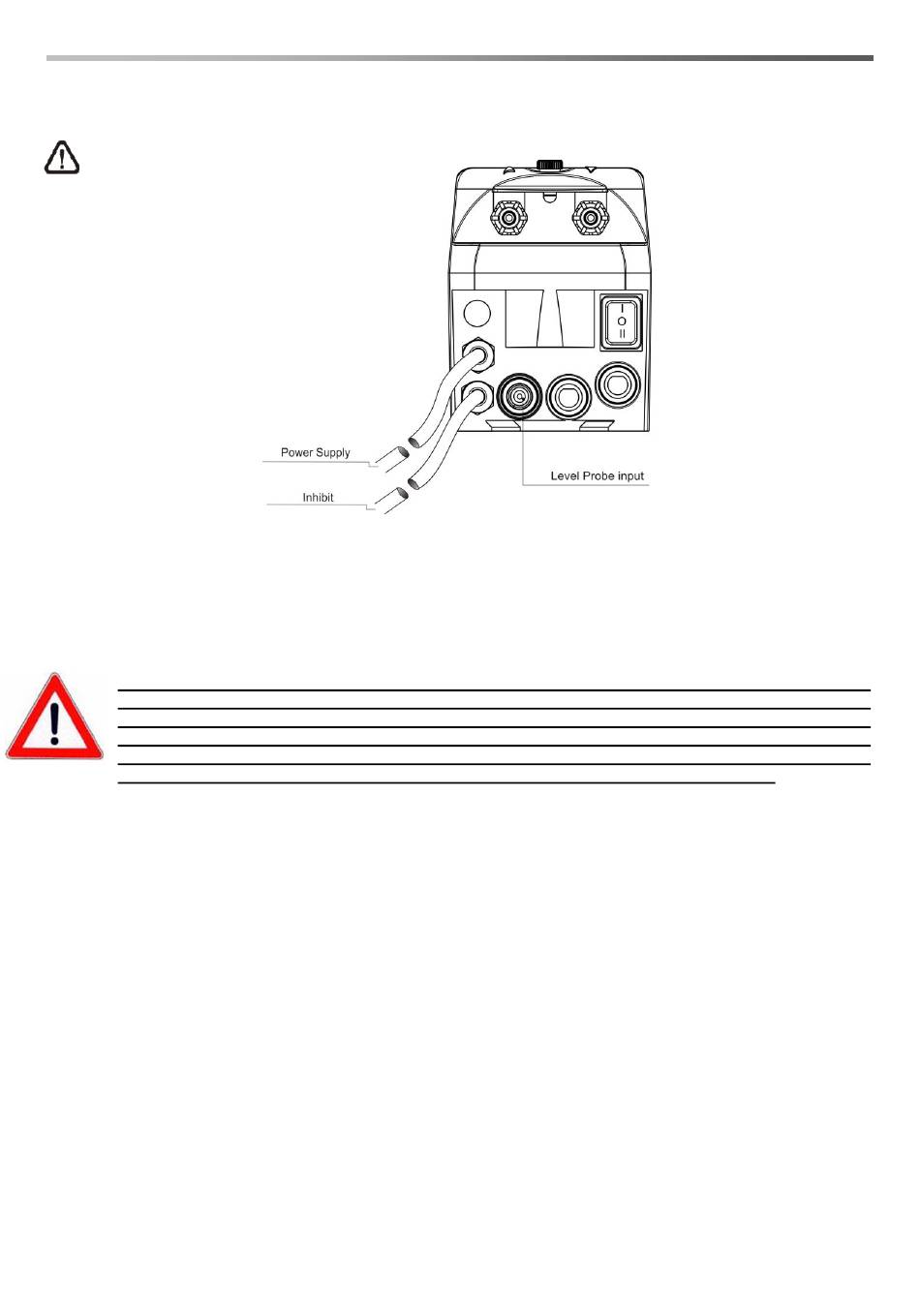

Abb. 3 - Ansicht von unten
Abb. 4 Installation
