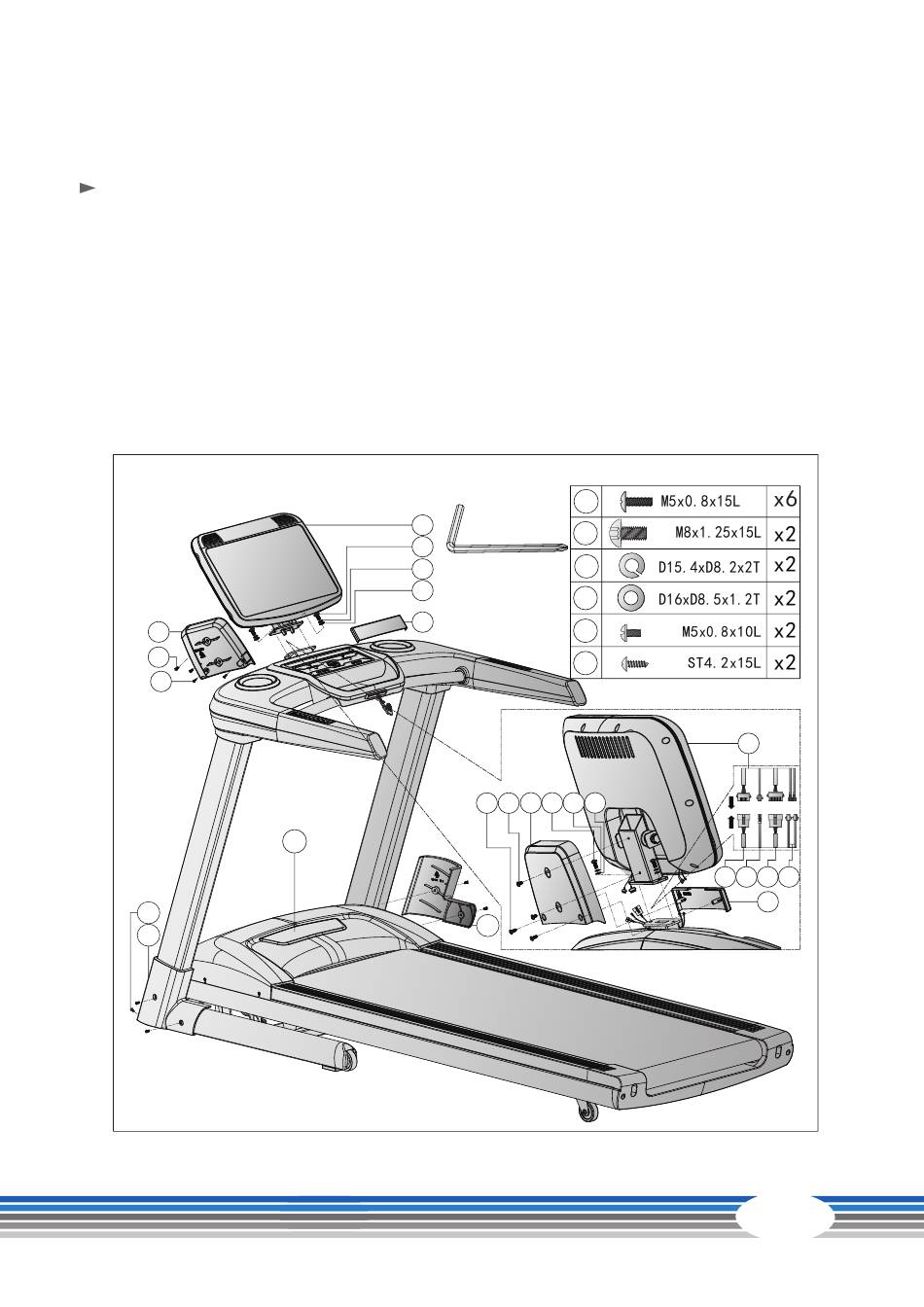

Schritt 3:
Montage der Konsole
1.
Verbinden Sie die Kabel (92, 93, 110 und 114) mit ihren jeweiligen Gegenstücken von der
Konsole (88).
ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
2.
Montieren Sie die Konsole (88) auf der Konsoleneinheit (4) mit insgesamt zwei Schrauben (31),
zwei Unterlegscheiben (11) und zwei Federscheiben (8).
3.
Befestigen die Konsolenabdeckung (89B) an der Konsole (88) mit zwei Schrauben (132).
4.
Befestigen Sie die Blende (89A) mit zwei Schrauben (25).
5.
Ziehen Sie nun die Schrauben (7) aus
6.
Befestigen Sie die Abdeckungen für die Konsolenmaste (52L und 52R) mit insgesamt sechs
Schrauben (42).
89B
132
25
42
52L
Step3
Schritt 1
88
31
8
11
89A
1
fest an.
42
31
8
11
132
25
25
31 8 11
89B
132
52R
88
92
110 114 93
89A
17
