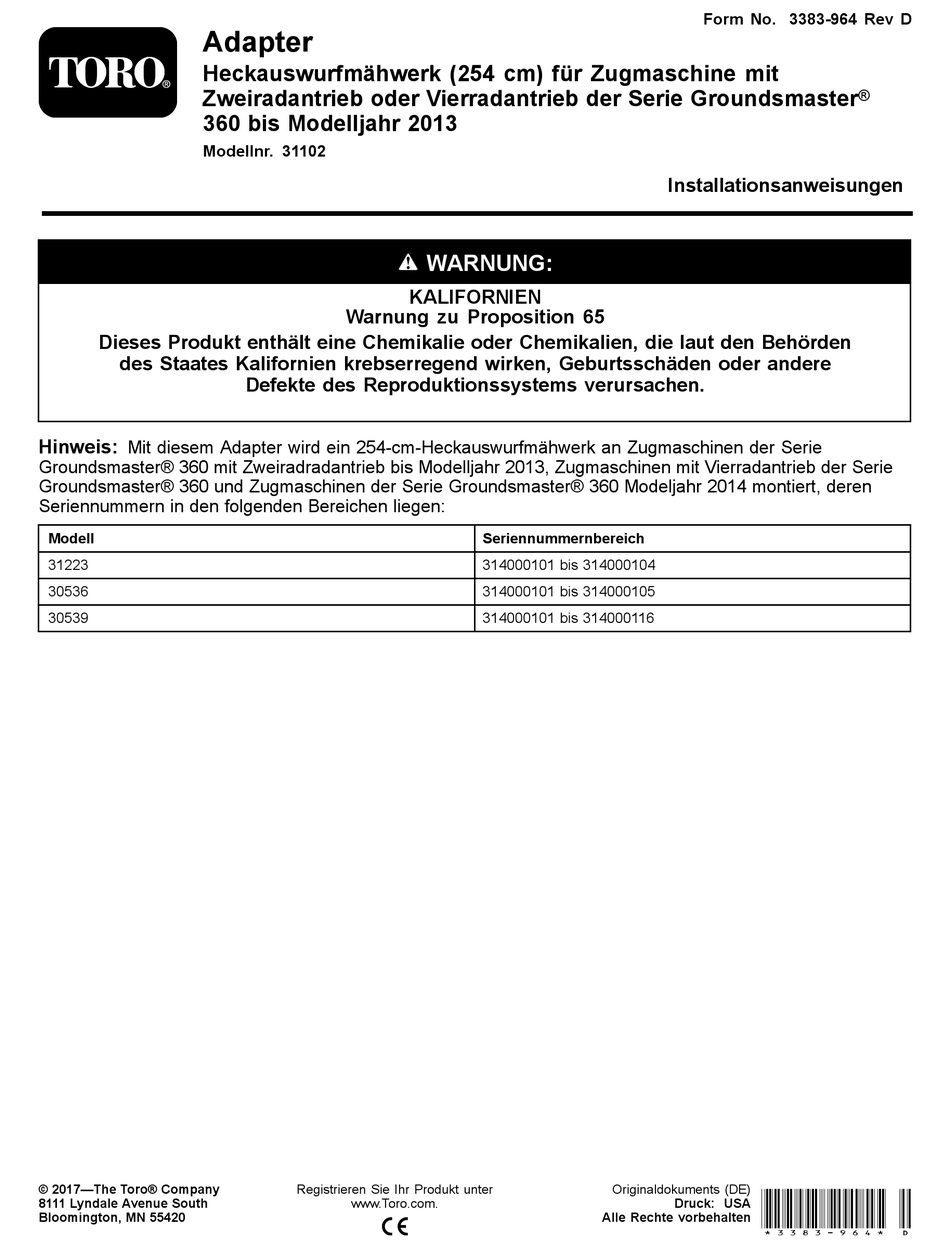

Adapter
Heckauswurfmähwerk (254 cm) für Zugmaschine mit
Zweiradantrieb oder Vierradantrieb der Serie Groundsmaster
360 bis Modelljahr 2013
Modellnr. 31102
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere
Hinweis:
Mit diesem Adapter wird ein 254-cm-Heckauswurfmähwerk an Zugmaschinen der Serie
Groundsmaster® 360 mit Zweiradradantrieb bis Modelljahr 2013, Zugmaschinen mit Vierradantrieb der Serie
Groundsmaster® 360 und Zugmaschinen der Serie Groundsmaster® 360 Modeljahr 2014 montiert, deren
Seriennummern in den folgenden Bereichen liegen:
Modell
31223
30536
30539
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
KALIFORNIEN
Warnung zu Proposition 65
Defekte des Reproduktionssystems verursachen.
Registrieren Sie Ihr Produkt unter
www.Toro.com.
WARNUNG:
Seriennummernbereich
314000101 bis 314000104
314000101 bis 314000105
314000101 bis 314000116
Alle Rechte vorbehalten
Form No. 3383-964 Rev D
Installationsanweisungen
Originaldokuments (DE)
*3383-964* D
Druck: USA
®
Werbung
Verwandte Anleitungen für Toro 31102
Inhaltszusammenfassung für Toro 31102
- Seite 1 Modell Seriennummernbereich 31223 314000101 bis 314000104 30536 314000101 bis 314000105 30539 314000101 bis 314000116 © 2017—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) *3383-964* D 8111 Lyndale Avenue South www.Toro.com. Druck: USA Bloomington, MN 55420 Alle Rechte vorbehalten...
- Seite 2 Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal121-5463 121-5463 1. Schnitthöhenauswahl decal121-5498 121-5498...
- Seite 3 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Beschreibung Menge Verwendung – Keine Teile werden benötigt Entfernen des vorhandenen Mähwerks. Schnitthöhenaufkleber Schraube (½" x 2¾") Flachscheibe Bundmutter (½") Riemenverlaufsaufkleber Düse T-Anschlussstück Adapteranschlussstück Hydraulikschlauch, 72 cm Hydraulikschlauch, 170 cm...
- Seite 4 Entfernen des vorhandenen Merken Sie sich für die Montage die Position des Schnitthöhenstifts in der Schnitthöhenhalterung Mähwerks (Bild 2) und nehmen Sie den Schnitthöhenstift aus der Schnitthöhenhalterung. Hinweis: Wenn die Zugmaschine kein Mähwerk hat, überspringen Sie diesen Schritt und machen Sie mit Schritt Montieren des Adapters (Seite 5) weiter.
- Seite 5 Stellen Sie sicher, dass die Befestigungsober- fläche für den Aufkleber an der Schnitthöhen- halterung keine Fett- oder Schmutzrückstände enthält. Bringen Sie den neuen Schnitthöhenaufkleber an der Halterung an. (Bild g012230 Bild 3 1. Antriebswelle 3. Rollstift 2. Kopfschraube und 4. Getriebe Sicherungsmuttern Lösen Sie die zwei Kopfschrauben und Sicherungsmuttern...
- Seite 6 Kleben Sie den neuen Riemenverlaufsaufkleber WARNUNG: über den vorhandenen Aufkleber (Bild Unter Druck austretendes Hydrauliköl Hinweis: Stellen Sie vor dem Anbringen kann unter die Haut dringen und des neuen Aufklebers sicher, dass die Verletzungen verursachen. Wenn Befestigungsoberfläche sauber ist. Flüssigkeit in die Haut eindringt, muss sie innerhalb weniger Stunden von einem Nehmen Sie den Kotflügel ab Arzt, der mit dieser Art von Verletzungen...
- Seite 7 Setzen Sie die Spule bzw. das Distanzstück in das Stromspulenventil ein (Bild Befestigen Sie die Spirale bzw. das Distanzstück mit der Mutter (Bild 8) am Ventil und ziehen sie mit 7 N·m an. Hinweis: Ziehen Sie sie nicht zu fest. Schließen Sie den Hydraulikschlauch vom 90-Grad-Anschlussstück vorne am Hubventilverteilerblock ab...
- Seite 8 Schieben Sie das neue Mähwerk unter den Trägerrahmen der Maschine. Hinweis: Heben Sie die Maschine vorne an und schieben Sie das neue Mähwerk unter den Trägerrahmen der Maschine. Schließen Sie das Endjoch der Zapfwellenan- triebswelle wie folgt an der Mähwerkgetriebe- welle an: Fluchten Sie die Rille und die Löcher für den Rollstift des Antriebswellenjochs mit...
- Seite 9 Hinweis: Stellen Sie sicher, dass der Schlauch nicht verdreht ist und keine heißen, scharfen oder beweglichen Teile berührt. Anschließen des langen Schlauchs (Modelle mit Vierradantrieb) Eine einfachere Methode für das Anschließen des langen Schlauches an Modellen mit Zweiradantrieb finden Sie unter Anschließen des langen Schlauchs(nur Modelle mit Zweiradantrieb) (Seite...
- Seite 10 g025295 Bild 16 g027153 Sicht von der Unterseite der Maschine Bild 17 1. Hydraulikleitung 3. Kurzer Schlauch 1. Gekapptes Anschlussstück 2. T-Anschlussstück 4. Langer Schlauch Befestigen Sie das Ende des langen Hydraulikschlauchs am inneren Anschluss des rechten Seitenmähwerkzylinders und ziehen Sie das Anschlussstück an.
- Seite 11 Anschließen der Zuglenker an der Maschine Befestigen Sie die zwei Hubzylinderschläuche mit einer Kabelbinde oder der R-Klemme, der Schraube (⅜" x 1") und der Blechmutter (mitgeliefert) an der Unterseite des Hydraulikbehälters. Hinweis: Stellen Sie sicher, dass die Schläuche nicht verdreht sind und keine heißen, scharfen oder beweglichen Teile berühren.
- Seite 12 Sicherungsblock, eine Sicherung und Befestigungsmuttern und -schrauben. • Schließen Sie das schwarze Kabel am Erdungsblock an. Ermitteln Sie die zwei Löcher an der Unterseite der Befestigungsplatte für den Sicherungsblock (Bild 22). Befestigen Sie die drei Relais mit zwei Stellschrauben (Nr. 10 x ¾") und zwei Muttern (Nr.
- Seite 13 Abschließen der Installation Stecken Sie den Schnitthöhenstift an der gewünschten Schnitthöhe in die Schnitthöhenhalterung (Bild 26). g025302 Bild 26 1. Schnitthöhenstift 2. Schnitthöhenhalterung g206087 Bild 24 Prüfen Sie den Stand des Hydrauliköls und 1. Shunt-Kabelbaum füllen Sie u. U. Öl nach; weitere Informationen finden Sie in der Bedienungsanleitung der Zugmaschine.
- Seite 14 Hinweise:...
- Seite 15 Hinweise:...
