IFM Electronic OGH Bedienungsanleitung
Reflexlichttaster mit hintergrundausblendung und io-link
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für IFM Electronic OGH
Inhaltszusammenfassung für IFM Electronic OGH

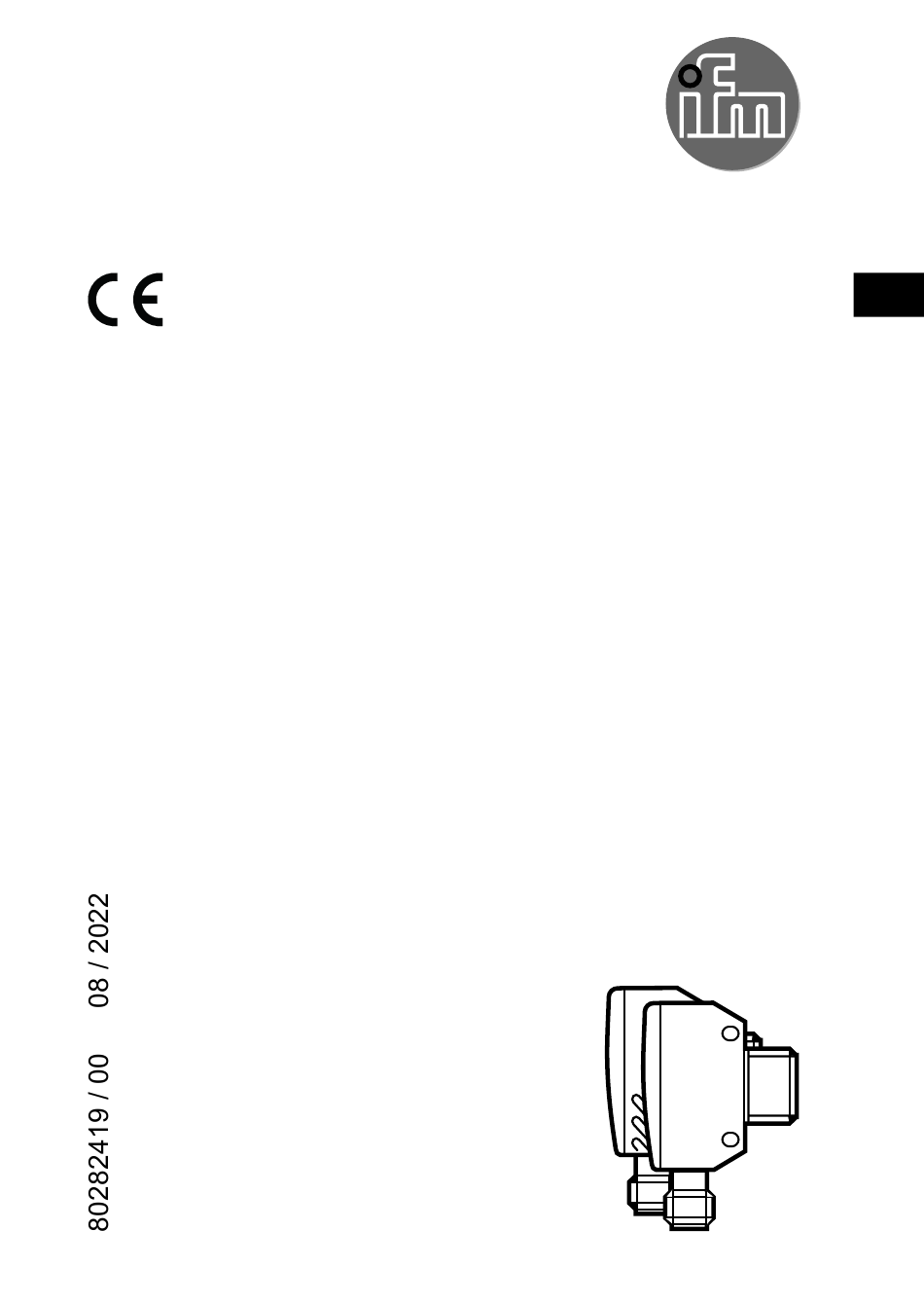

- Seite 1 Bedienungsanleitung Reflexlichttaster mit Hintergrundausblendung und IO-Link...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������4 5�1 PNP ���������������������������������������������������������������������������������������������������������������4 5�2 NPN ���������������������������������������������������������������������������������������������������������������5 6 Einstellungen �������������������������������������������������������������������������������������������������������5 6�1 Einstellung über IO-Link ��������������������������������������������������������������������������������5 6�1�1 Tastweite mit Hintergrund und Objekt einstellen ����������������������������������5 6�1�2 Tastweite mit Hintergrund einstellen �����������������������������������������������������6 6�1�3 Maximale Tastweite einstellen ��������������������������������������������������������������7 7 Betrieb �����������������������������������������������������������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Information Ergänzender Hinweis� Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren�... -
Seite 4: Montage
4 Montage ► Den Reflexlichttaster auf das zu erfassende Objekt ausrichten und mit Hilfe einer Montagehalterung befestigen� Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen� Bei anderen Bewegungsrichtungen sollte vorher getestet werden, ob die Schaltfunktion gewährleistet ist� 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden�... -
Seite 5: 5�2 Npn
5.2 NPN Pin 1 = L+ (10���30 V DC) Pin 3 = L- Pin 4 = Last (NPN, 200 mA) / IO-Link (Pin 2 = nicht belegt) 6 Einstellungen 6.1 Einstellung über IO-Link Dieses Gerät verfügt über eine IO-Link-Kommunikationsschnittstelle, die den direkten Zugriff auf Prozess- und Diagnosedaten ermöglicht�... -
Seite 6: 6�1�2 Tastweite Mit Hintergrund Einstellen
Abb� 1: Abb� 2: TP1: Teachpunkt 1 TP2: Teachpunkt 2 Abb� 3 TP1 SP1 Bereich "Objekt erkannt" Es kann zuerst das Objekt und anschließend der Hintergrund oder umgekehrt eingestellt werden� 6.1.2 Tastweite mit Hintergrund einstellen Wenn das Objekt nicht verfügbar ist, kann die Tastweite nur mit dem Hintergrund eingestellt werden�... -
Seite 7: 6�1�3 Maximale Tastweite Einstellen
> Der Schaltpunkt SP1 liegt nahe vor dem Hintergrund (Abb� 5)� Abb� 4: Abb� 5: Bereich "Objekt erkannt" 6.1.3 Maximale Tastweite einstellen ► Parametriersoftware (z�B� moneo configure SA) starten� ► [Parameter] > [Teachen] aufrufen� ► Reflexlichttaster in einen leeren Bereich ohne Objekt und Hintergrund richten� >...
