Volvo 31373138 Montageanleitung
D5244t
Quicklinks
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
31373219
31373219
1.2
1.2
IMG-218164
IMG-218164
Ausrüstung
Ausrüstung
A0000162
A0000162
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.
31373138, 30755543
31373138, 30755543

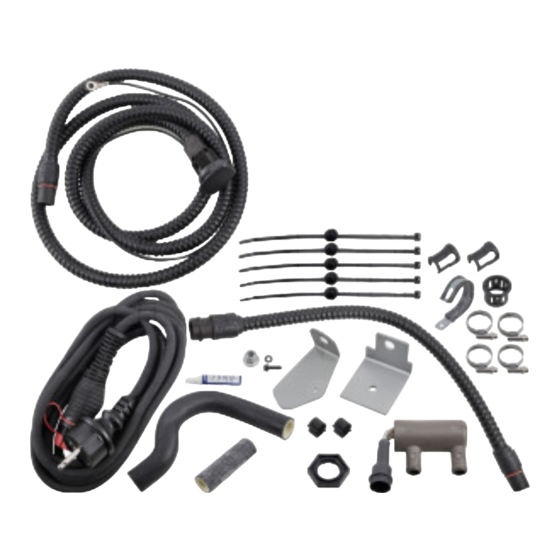

Elektrischer Motorvorwärmer, 230V, D5244T
Elektrischer Motorvorwärmer, 230V, D5244T
A0000163
A0000163
A0000161
A0000161
A0000180
A0000180
A0000172
A0000172
Elektrischer Motorvorwärmer, 230V, D5244T- 31373219 - V1.2
Seite 1 / 30
Verwandte Anleitungen für Volvo 31373138
Inhaltszusammenfassung für Volvo 31373138
- Seite 1 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 31373219 31373219 31373138, 30755543 31373138, 30755543 Elektrischer Motorvorwärmer, 230V, D5244T Elektrischer Motorvorwärmer, 230V, D5244T IMG-218164 IMG-218164 Ausrüstung Ausrüstung A0000162 A0000162 A0000163 A0000163...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-218163 © Volvo Car Corporation Elektrischer Motorvorwärmer, 230V, D5244T- 31373219 - V1.2 Seite 2 / 30...
- Seite 3 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-364966 © Volvo Car Corporation Elektrischer Motorvorwärmer, 230V, D5244T- 31373219 - V1.2 Seite 3 / 30...
- Seite 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-218161 © Volvo Car Corporation Elektrischer Motorvorwärmer, 230V, D5244T- 31373219 - V1.2 Seite 4 / 30...
- Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-218160 © Volvo Car Corporation Elektrischer Motorvorwärmer, 230V, D5244T- 31373219 - V1.2 Seite 5 / 30...
- Seite 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-235281 © Volvo Car Corporation Elektrischer Motorvorwärmer, 230V, D5244T- 31373219 - V1.2 Seite 6 / 30...
-
Seite 7: Einführung
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINFÜHRUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind. - Seite 8 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ablauflöcher auf beiden Seiten des Steckers machen. Dazu mit einem Schraubenzieher gegen die Markierungen drücken. M3703484 Die Expandermutter ins Loch setzen, mit dem Führungsstift im Führungsloch. Das Kabel von der Frontsteckdose einschl. Masseleitung von oben nach unten durchstecken und hängenlassen.
- Seite 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Einbau der Frontsteckdose Das Kabel an die Frontsteckdose anschließen. Das Kabel nach unten drücken und im Uhrzeigersinn drehen, so dass sich die Expandermutter ausdehnt. Das Kabel von der Frontsteckdose einpassen, so dass das Scharnier zum Scheinwerfer zeigt.
- Seite 10 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ein Rechteck laut Maßskizze auf der Innenseite der beiden Klebestreifen anzeichnen. Der Abstand zwischen Rechteckseiten und Klebestreifen muss 5 mm (13/64") betragen. Die Stoßfängerumhüllung mit Klebestreifen auf der auszuschneidenden Fläche abdecken. Die Stoßfängerumhüllung vorsichtig entlang der Markierung ausschneiden.
- Seite 11 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Eine kleine Ausnehmung von 4 x 4 mm (5/32" x 5/32") an der Unterkante des Lochs in der Schutzhaube ausfeilen. Das Loch ist für den Stift der Expandermutter, der zum Festziehen der Frontsteckdose verwendet wird.
- Seite 12 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Expandermutter (1) ins Loch stecken. Das mitgelieferte Kabel (2) einschl. Masseleitung durch das Loch führen. Das Anschlusskabel (3) aus dem Satz nehmen und mit dem Kabel an der Expandermutter verbinden. Im Uhrzeigersinn drehen, so dass sich die Expandermutter ausweitet.
- Seite 13 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Verriegelung des Scheinwerfersteckers vorsichtig mit einem Schraubenzieher öffnen. Die Verriegelung ganz nach oben ziehen, den Stecker abziehen und den Scheinwerfer beiseitelegen. R3501493 Das linke Stoßstangengitter durch vorsichtiges Abhebeln mit einem Falzbein entfernen.
- Seite 14 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das Bohrloch für die Frontsteckdose ausmessen, siehe Abbildung. Das Loch mit einem Ø 3 mm (1/8") Bohrer vorbohren. Das Loch mit einer Ø 29 mm (1 1/8") Lochsäge aufbohren. Bohrspäne entfernen. R8600921 Mit einem Teppichmesser die Lamellen (1) auf gleiche Höhe...
- Seite 15 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Eine Öffnung für die Steckdose in das zweite Segment von links in den Grill der linken Stoßstange sägen oder schneiden. Die Kanten entgraten. Den Grill in der Stoßstange festdrücken. R8600920 Einbau der Frontsteckdose...
- Seite 16 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt für XC90 ab Baujahr 2007 Gilt für XC90 ab Baujahr 2007 Vorbereitungen Die Stoßfängerumhüllung an den Stellen reinigen, wo die Frontsteckdose montiert werden soll. IMG-231722 Den Clips auf der Verkleidung des Nebelscheinwerfers entfernen.
- Seite 17 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Verkleidung über dem Nebelscheinwerfer durch vorsichtiges Abhebeln mit einem Falzbein entfernen. Die Verkleidung ist rundherum mit Sperrhaken befestigt. IMG-231725 Ein Loch für die Schutzabdeckung der Steckdose in die Verkleidung schneiden. Die Stelle ist auf der Innenseite der Verkleidung markiert.
- Seite 18 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das Loch mit einem Ø 3 mm (1/8") Bohrer vorbohren. Ein Ø 29 mm (1 1/8") großes Loch mit einer Lochsäge an der vorhandenen Markierung auf der Unterseite der Stoßfängerverkleidung bohren. Hinweis!
- Seite 19 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Clips auf der Verkleidung festdrücken. IMG-231728 Einbau der Frontsteckdose Die Schutzabdeckung (aus dem Satz) in das Loch drücken, das in die Stoßstangenabdeckung geschnitten wurde. Das Kabel für die Frontbuchse des Motorvorwärmers zusammen mit der Masseleitung aus dem Satz durch die Schutzabdeckung einführen.
- Seite 20 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Abbildung A Abbildung B Die Mutter aus dem Satz anbringen. Die Frontbuchse so drehen, dass sich die Verriegelung nach hinten öffnet (Abbildung B). Die Frontbuchse an der Stoßstangenverkleidung festziehen. Den Steckverbinder an der Frontbuchse anschließen, um beim Anziehen einen Gegenhalt zu haben.
- Seite 21 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt für den V70 und XC70 Das Fahrzeug aufbocken. Entfernen Sie: die Schraube (1) vom linken Luftleitblech (2). das linke Luftleitblech (nach hinten ziehen). das rechte Luftleitblech auf gleiche Weise. D2000257 Die Schrauben (1) im mittleren Luftleitblech (2) lösen und das Blech durch Hochdrücken der Sperrhaken (3) entfernen.
- Seite 22 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Einbau des Motorvorwärmers, sämtliche Modelle Das Motorschutzblech (1) entfernen. Dazu die Schrauben (2) entfernen. R2000348 Mit einem Ø 4 mm (5/32") Bohrer ein Loch unten vorne in den Seitenträger bohren. Das Massekabel gegen Rost schützen und mit der beigefügten Ø...
- Seite 23 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Deckel des Kühlerausdehnungsbehälters abnehmen. Einen Auffangbehälter unter den Motor stellen und den Kühlmittelhahn öffnen. Das Kühlmittel ablassen und den Hahn schließen. A8701899 Den linken Kühlschlauch des Ölkühlers abnehmen und beiseitelegen. Ein neuer Schlauch ist im Satz enthalten.
- Seite 24 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den neuen Kühlschlauch und zwei Schlauchschellen aus dem Satz nehmen. Den Kühlschlauch anstelle des alten am Kühlrohr anschließen. Die Schellen auf den Kühlschlauch schieben aber noch nicht festziehen. IMG-218166 Konsole, gummiüberzogene Schelle, zwei Schlauchschellen, den Vorwärmer und eine Blindniete aus dem Satz nehmen und...
- Seite 25 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schraube auf der rechten Stirnseite des Winkelgetriebes entfernen. IMG-218168 Den Vorwärmer auf der Rückseite des Ölkühlers nach oben führen und die Schläuche auf das Vorwärmerrohr/das Rohr im Ölkühler schieben. Die Konsole des Motorvorwärmers mit der vorhandenen Schraube am Winkelgetriebe befestigen.
- Seite 26 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Mutter vom Lenkgetriebe abschrauben. Die Konsole zur Befestigung des Abzweigstücks und der Leitungen anbringen. Die mitgelieferte Sicherungsmutter anbringen. Mit 48 Nm (36 lbf.ft) festziehen. D2900051 Punkt 38 - 40 gilt für Fahrzeuge mit AWF21-Getriebe.
- Seite 27 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Eine Klammer aus dem Satz nehmen und auf der Kante des Hilfsrahmens nahe der vorderen Mutter auf dem Querlenker festdrücken, siehe Abbildung. IMG-218171 Drei Kabelbinder mit Klammer aus dem Satz nehmen und in den Löchern auf der Innenseite des Hilfsrahmens festdrücken.
- Seite 28 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt für Fahrzeuge mit anderen Getrieben Vier Kabelbinder aus dem Satz nehmen und in den Löchern auf der Innenseite des Hilfsrahmens festdrücken. Das Kabel von der Frontsteckdose über die Vorderkante des Hilfsrahmens und rückwärts zum Kabel vom Motorvorwärmer führen.
- Seite 29 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das Verbindungskabel (1) am Stecker der Heizung anschließen. Die Sicherungshülse (2) aus dem Satz über die Verbindung zwischen Heizung und Kabel drücken. IMG-218173 Gilt bei gleichzeitiger Montage von Motorvorwärmer und Standheizung Das Abzweigstück aus dem Satz nehmen und die O-Ringe mit Niedertemperaturfett (Teilenr.
- Seite 30 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt bei alleiniger Montage des Motorvorwärmers Das Kabel von der Frontsteckdose am Kabel vom Motorvorwärmer anschließen. Die Sicherungshülse aus dem Satz nehmen und über der Kabelverbindung festdrücken. Einen Kabelbinder aus dem Satz nehmen und im Loch der zuvor montierten Konsole festdrücken.
