Landis+Gyr INCH CORE Schnellstartanleitung Seite 8

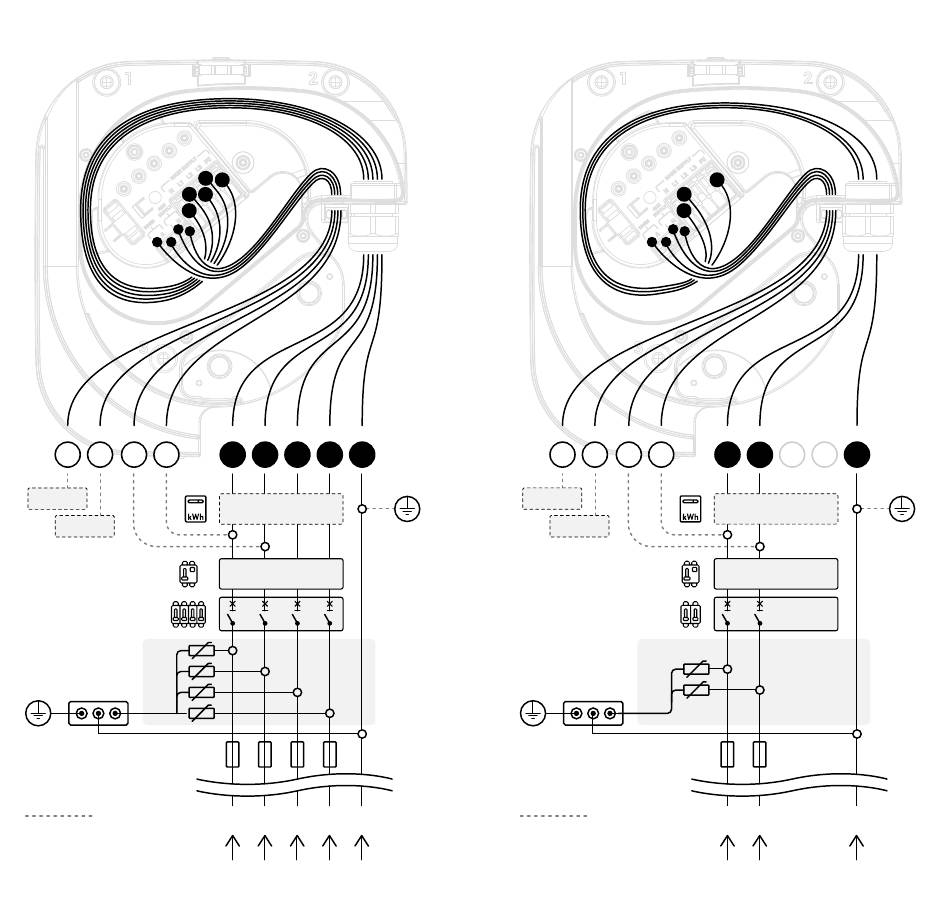

Dreiphasen-Anschlussplan
Power circuit schematic for INCH Core
L3 PE
L1 L2
N
L N
B A
RS485 AUX SUPPLY
B A L N
RS485B
RS485A
RCD (40 A, 30 mA)
MCB (40 A, 4P)
SPD
PE
option
Die tatsächliche Verkabelung
eines Produkts kann je nach
Produktmodell variieren.
14
MAIN POWER SUPPLY
N L1 L2 L3 PE
LOCAL
MID Meter
PE
ΔI RCD
N L1 L2 L3 PE
3 × 230/400 V, 50/60 Hz
Einphasen-Anschlussplan
Power circuit schematic for INCH Core
L1
N
L N
B A
RS485 AUX SUPPLY
B A L N
RS485B
RS485A
RCD (40 A, 30 mA)
MCB (40 A, 2P)
SPD
PE
option
Die tatsächliche Verkabelung
eines Produkts kann je nach
Produktmodell variieren.
PE
MAIN POWER SUPPLY
N L1 PE
LOCAL
MID Meter
ΔI RCD
N L1 PE
1 × 230 V, 50/60 Hz
PE
15
