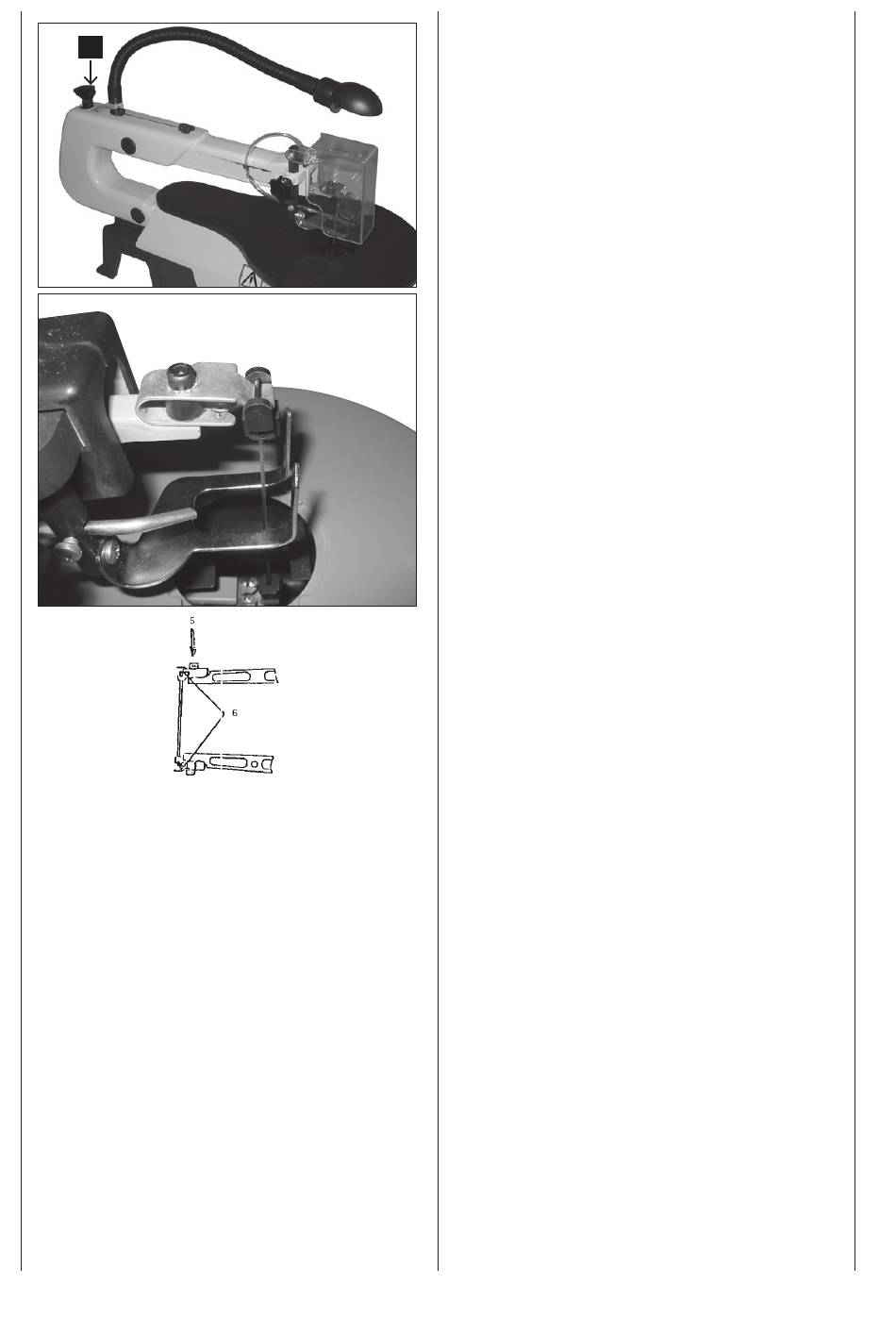

Fig. 7
1
Fig. 8
Fig. 10
A. 1 Het zaagblad weghalen, fig. 7+8
• Ontkoppel het zaagblad door het tussenstuk van de ta-
fel naar boven weg te halen, schroef dan de spanschro-
ef los (1).
• Druk de bovenarm (5) licht naar beneden fig. (10).
• Verwijder nu het zaagblad door het naar voor uit de
steunen en door de zaagbladsleuf in de tafel te trek-
ken.
A. 2 Het zaagblad monteren:
• Plaats het zaagblad met de twee tussenstukken in de
laagste steun, het andere eind in de bovenste steun.
• Druk de bovenarm (5) licht naar beneden (fig 10) voor
u die erin klikt.
• Zet het blad vast met de spanschroef (1) (fig.11) door
die in wijzerzin te draaien. Controleer of het blad goed
vast zit. Draai verder in wijzerzin om het blad nog meer
vast te zetten.
B. Zaagblad met pinnen
B. 1 Het zaagblad verwijderen, Fig. 7 + 8
• Maak het zaagblad los door de spanschroef (1.) los
te draaien.
• Haal het zaagblad uit de bovenste en onderste steun
door de bovenarm van het zaagblad licht naar beneden
te drukken (fig. 10).
B. 2 Het zaagblad monteren fig 9-12
• Haal een eind van het zaagblad door de sleuf in de
tafel en steek de zaagbladpinnen in de keep. Herhaal
deze handeling aan de bovenarmsteun.
• Voor u die erin klikt, dient u de bovenste zaagbladarm
licht naar beneden te drukken. Fig 10; Nr. 5
• Controleer de positie van de bladpinnen bij de steu-
nen (fig 12). Maak het blad vast met de spanschroef.
Controleer of het blad goed vast zit.
• Blijf in wijzerzin draaien om het blad nog meer vast te
zetten. (Fig. 11).
