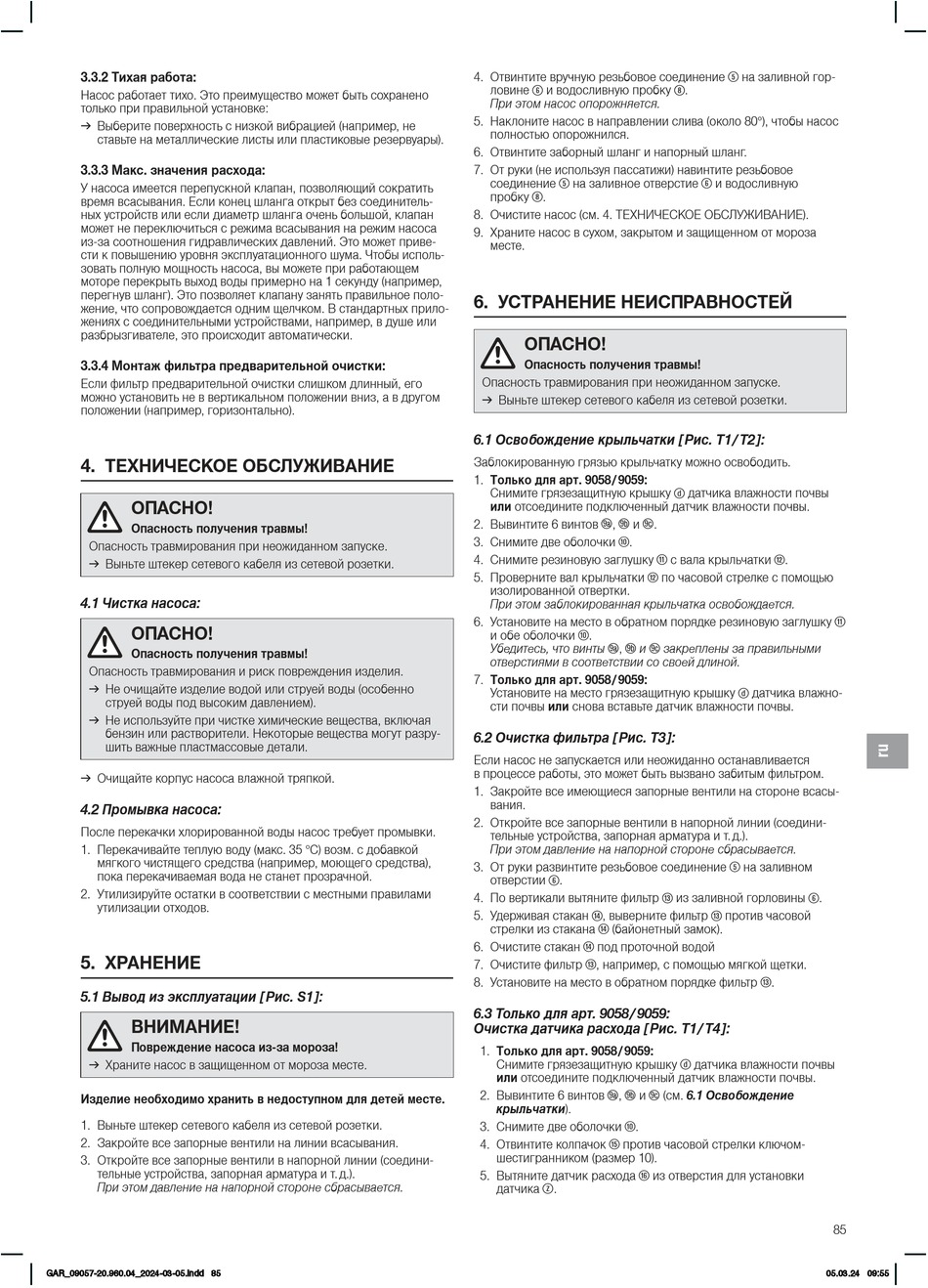

Чистка Насоса; Промывка Насоса - Gardena 5600 Silent+ Betriebsanleitung

3.3.2 Тихая работа:
Насос работает тихо. Это преимущество может быть сохранено
только при правильной установке:
v Выберите поверхность с низкой вибрацией (например, не
ставьте на металлические листы или пластиковые резервуары).
3.3.3 Макс. значения расхода:
У насоса имеется перепускной клапан, позволяющий сократить
время всасывания. Если конец шланга открыт без соединитель-
ных устройств или если диаметр шланга очень большой, клапан
может не переключиться с режима всасывания на режим насоса
из-за соотношения гидравлических давлений. Это может приве-
сти к повышению уровня эксплуатационного шума. Чтобы исполь-
зовать полную мощность насоса, вы можете при работающем
моторе перекрыть выход воды примерно на 1 секунду (например,
перегнув шланг). Это позволяет клапану занять правильное поло-
жение, что сопровождается одним щелчком. В стандартных прило-
жениях с соединительными устройствами, например, в душе или
разбрызгивателе, это происходит автоматически.
3.3.4 Монтаж фильтра предварительной очистки:
Если фильтр предварительной очистки слишком длинный, его
можно установить не в вертикальном положении вниз, а в другом
положении (например, горизонтально).
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ОПАСНО!
Опасность получения травмы!
Опасность травмирования при неожиданном запуске.
v Выньте штекер сетевого кабеля из сетевой розетки.
4.1 Чистка насоса:
ОПАСНО!
Опасность получения травмы!
Опасность травмирования и риск повреждения изделия.
v Не очищайте изделие водой или струей воды (особенно
струей воды под высоким давлением).
v Не используйте при чистке химические вещества, включая
бензин или растворители. Некоторые вещества могут разру-
шить важные пластмассовые детали.
v Очищайте корпус насоса влажной тряпкой.
4.2 Промывка насоса:
После перекачки хлорированной воды насос требует промывки.
1. Перекачивайте теплую воду (макс. 35 °C) возм. с добавкой
мягкого чистящего средства (например, моющего средства),
пока перекачиваемая вода не станет прозрачной.
2. Утилизируйте остатки в соответствии с местными правилами
утилизации отходов.
5. ХРАНЕНИЕ
5.1 Вывод из эксплуатации [ Рис. S1 ]:
ВНИМАНИЕ!
Повреждение насоса из-за мороза!
v Храните насос в защищенном от мороза месте.
Изделие необходимо хранить в недоступном для детей месте.
1. Выньте штекер сетевого кабеля из сетевой розетки.
2. Закройте все запорные вентили на линии всасывания.
3. Откройте все запорные вентили в напорной линии (соедини-
тельные устройства, запорная арматура и т. д.).
При этом давление на напорной стороне сбрасывается.
GAR_09057-20.960.04_2024-03-05.indd 85 GAR_09057-20.960.04_2024-03-05.indd 85
4. Отвинтите вручную резьбовое соединение
ловине и водосливную пробку
6
При этом насос опорожняется.
5. Наклоните насос в направлении слива (около 80°), чтобы насос
полностью опорожнился.
6. Отвинтите заборный шланг и напорный шланг.
7. От руки (не используя пассатижи) навинтите резьбовое
соеди нение на заливное отверстие
5
пробку .
8
8. Очистите насос (см. 4. ТЕХНИЧЕСКОЕ ОБСЛУ ИВАНИЕ).
9. Храните насос в сухом, закрытом и защищенном от мороза
месте.
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ОПАСНО!
Опасность получения травмы!
Опасность травмирования при неожиданном запуске.
v Выньте штекер сетевого кабеля из сетевой розетки.
6.1 Освобождение крыльчатки [ Рис. T1 / T2 ]:
Заблокированную грязью крыльчатку можно освободить.
1. Только для арт. 9058 / 9059:
Снимите грязезащитную крышку
или отсоедините подключенный датчик влажности почвы.
2. Вывинтите 6 винтов , и
ß 9a ß 9b ß 9c
3. Снимите две оболочки .
0
4. Снимите резиновую заглушку
5. Проверните вал крыльчатки
w
изолированной отвертки.
При этом заблокированная крыльчатка освобождается.
6. Установите на место в обратном порядке резиновую заглушку
и обе оболочки .
0
,
Убедитесь, что винты и
ß 9a ß 9b
отверстиями в соответствии со своей длиной.
7. Только для арт. 9058 / 9059:
Установите на место грязезащитную крышку
сти почвы или снова вставьте датчик влажности почвы.
6.2 Очистка фильтра [ Рис. T3 ]:
Если насос не запускается или неожиданно останавливается
в процессе работы, это может быть вызвано забитым фильтром.
1. Закройте все имеющиеся запорные вентили на стороне всасы-
вания.
2. Откройте все запорные вентили в напорной линии (соедини-
тельные устройства, запорная арматура и т. д.).
При этом давление на напорной стороне сбрасывается.
3. От руки развинтите резьбовое соединение
отверстии .
6
4. По вертикали вытяните фильтр
5. Удерживая стакан , выверните фильтр
r
стрелки из стакана (байонетный замок).
r
6. Очистите стакан под проточной водой
r
7. Очистите фильтр , например, с помощью мягкой щетки.
e
8. Установите на место в обратном порядке фильтр
6.3 Только для арт. 9058 / 9059:
Очистка датчика расхода [ Рис. T1 / T4 ]:
1. Только для арт. 9058 / 9059:
Снимите грязезащитную крышку
или отсоедините подключенный датчик влажности почвы.
2. Вывинтите 6 винтов , и
ß 9a ß 9b ß
крыльчатки).
3. Снимите две оболочки .
0
4. Отвинтите колпачок против часовой стрелки ключом-
t
шестигранником (размер 10).
5. Вытяните датчик расхода
z
датчика .
ß z
на заливной гор-
5
.
8
и водосливную
6
датчика влажности почвы
c
.
с вала крыльчатки .
q w
по часовой стрелке с помощью
закреплены за правильными
ß 9c
датчика влажно-
c
на заливном
5
из заливной горловины .
e 6
против часовой
e
.
e
датчика влажности почвы
c
(см. 6.1 Освобождение
9c
из отверстия для установки
q
85
05.03.24 09:55 05.03.24 09:55
