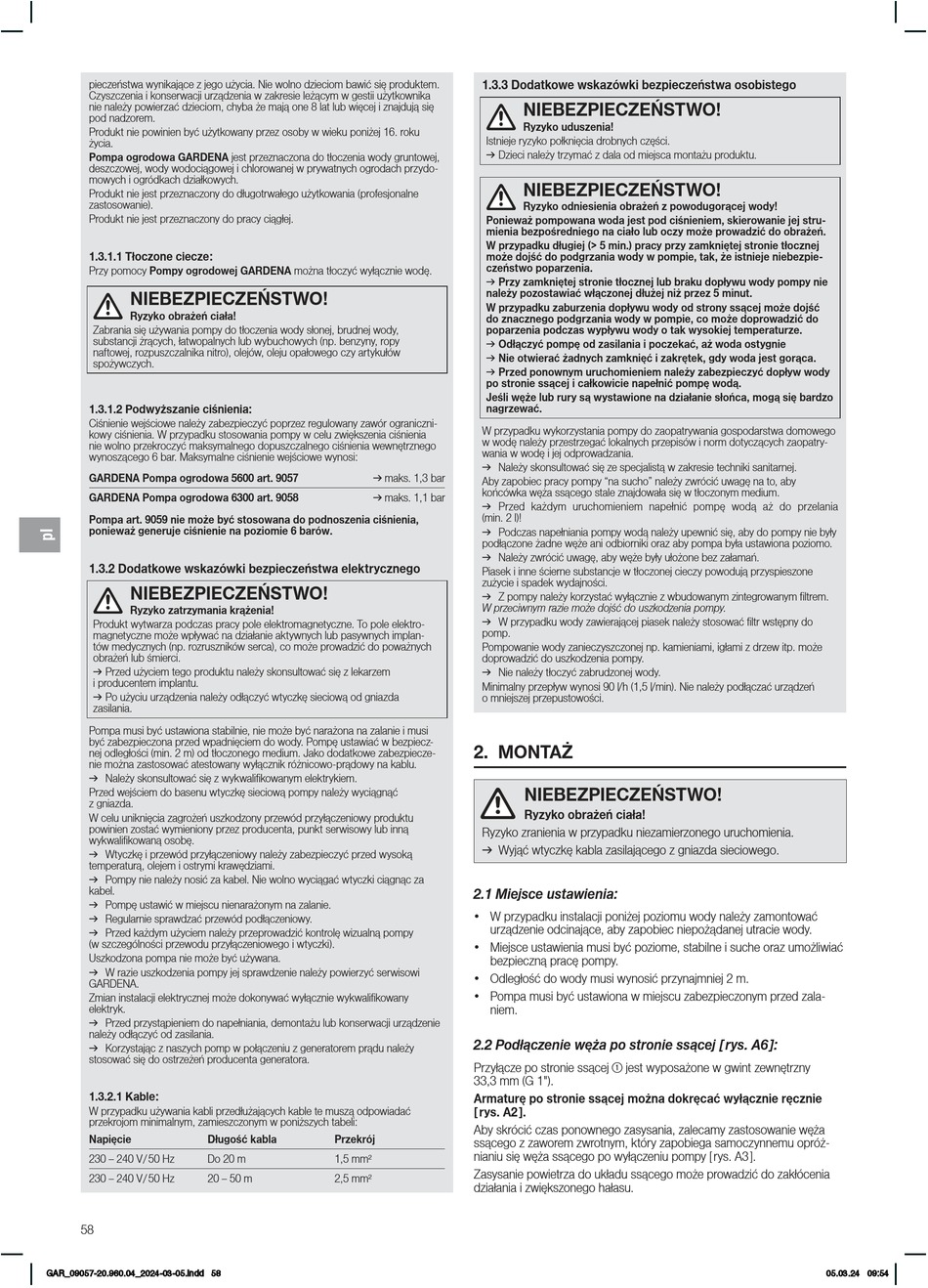

pieczeństwa wynikające z jego użycia. Nie wolno dzieciom bawić się produktem.
Czyszczenia i konserwacji urządzenia w zakresie leżącym w gestii użytkownika
nie należy powierzać dzieciom, chyba że mają one 8 lat lub więcej i znajdują się
pod nadzorem.
Produkt nie powinien być użytkowany przez osoby w wieku poniżej 16. roku
życia.
Pompa ogrodowa GARDENA jest przeznaczona do tłoczenia wody gruntowej,
deszczowej, wody wodociągowej i chlorowanej w prywatnych ogrodach przydo-
mowych i ogródkach działkowych.
Produkt nie jest przeznaczony do długotrwałego użytkowania (profesjonalne
zastosowanie).
Produkt nie jest przeznaczony do pracy ciągłej.
1.3.1.1 Tłoczone ciecze:
Przy pomocy Pompy ogrodowej GARDENA można tłoczyć wyłącznie wodę.
NIEBEZPIECZEŃSTWO!
Ryzyko obrażeń ciała!
Zabrania się używania pompy do tłoczenia wody słonej, brudnej wody,
sub stancji żrących, łatwopalnych lub wybuchowych (np. benzyny, ropy
naftowej, rozpuszczalnika nitro), olejów, oleju opałowego czy artykułów
spożywczych.
1.3.1.2 Podwyższanie ciśnienia:
Ciśnienie wejściowe należy zabezpieczyć poprzez regulowany zawór ograniczni-
kowy ciśnienia. W przypadku stosowania pompy w celu zwiększenia ciśnienia
nie wolno przekroczyć maksymalnego dopuszczalnego ciśnienia wewnętrznego
wynoszącego 6 bar. Maksymalne ciśnienie wejściowe wynosi:
GARDENA Pompa ogrodowa 5600 art. 9057
GARDENA Pompa ogrodowa 6300 art. 9058
Pompa art. 9059 nie może być stosowana do podnoszenia ciśnienia,
ponieważ generuje ciśnienie na poziomie 6 barów.
1.3.2 Dodatkowe wskazówki bezpieczeństwa elektrycznego
NIEBEZPIECZEŃSTWO!
Ryzyko zatrzymania krążenia!
Produkt wytwarza podczas pracy pole elektromagnetyczne. To pole elektro-
magnetyczne może wpływać na działanie aktywnych lub pasywnych implan-
tów medycznych (np. rozruszników serca), co może prowadzić do poważnych
obrażeń lub śmierci.
v Przed użyciem tego produktu należy skonsultować się z lekarzem
i producentem implantu.
v Po użyciu urządzenia należy odłączyć wtyczkę sieciową od gniazda
zasilania.
Pompa musi być ustawiona stabilnie, nie może być narażona na zalanie i musi
być zabezpieczona przed wpadnięciem do wody. Pompę ustawiać w bezpiecz-
nej odległości (min. 2 m) od tłoczonego medium. Jako dodatkowe zabezpiecze-
nie można zastosować atestowany wyłącznik różnicowo-prądowy na kablu.
v Należy skonsultować się z wykwalifikowanym elektrykiem.
Przed wejściem do basenu wtyczkę sieciową pompy należy wyciągnąć
z gniazda.
W celu uniknięcia zagrożeń uszkodzony przewód przyłączeniowy produktu
powinien zostać wymieniony przez producenta, punkt serwisowy lub inną
wykwalifikowaną osobę.
v Wtyczkę i przewód przyłączeniowy należy zabezpieczyć przed wysoką
temperaturą, olejem i ostrymi krawędziami.
v Pompy nie należy nosić za kabel. Nie wolno wyciągać wtyczki ciągnąc za
kabel.
v Pompę ustawić w miejscu nienarażonym na zalanie.
v Regularnie sprawdzać przewód podłączeniowy.
v Przed każdym użyciem należy przeprowadzić kontrolę wizualną pompy
(w szczególności przewodu przyłączeniowego i wtyczki).
Uszkodzona pompa nie może być używana.
v W razie uszkodzenia pompy jej sprawdzenie należy powierzyć serwisowi
GARDENA.
Zmian instalacji elektrycznej może dokonywać wyłącznie wykwalifikowany
elektryk.
v Przed przystąpieniem do napełniania, demontażu lub konserwacji urządzenie
należy odłączyć od zasilania.
v Korzystając z naszych pomp w połączeniu z generatorem prądu należy
stosować się do ostrzeżeń producenta generatora.
1.3.2.1 Kable:
W przypadku używania kabli przedłużających kable te muszą odpowiadać
przekrojom minimalnym, zamieszczonym w poniższych tabeli:
Napięcie Długość kabla
230 – 240 V / 50 Hz Do 20 m
230 – 240 V / 50 Hz 20 – 50 m
58
GAR_09057-20.960.04_2024-03-05.indd 58 GAR_09057-20.960.04_2024-03-05.indd 58
1.3.3 Dodatkowe wskazówki bezpieczeństwa osobistego
Istnieje ryzyko połknięcia drobnych części.
v Dzieci należy trzymać z dala od miejsca montażu produktu.
Ponieważ pompowana woda jest pod ciśnieniem, skierowanie jej stru-
mienia bezpośredniego na ciało lub oczy może prowadzić do obrażeń.
W przypadku długiej (> 5 min.) pracy przy zamkniętej stronie tłocznej
może dojść do podgrzania wody w pompie, tak, że istnieje niebezpie-
czeństwo poparzenia.
v Przy zamkniętej stronie tłocznej lub braku dopływu wody pompy nie
należy pozostawiać włączonej dłużej niż przez 5 minut.
W przypadku zaburzenia dopływu wody od strony ssącej może dojść
do znacznego podgrzania wody w pompie, co może doprowadzić do
poparzenia podczas wypływu wody o tak wysokiej temperaturze.
v Odłączyć pompę od zasilania i poczekać, aż woda ostygnie
v Nie otwierać żadnych zamknięć i zakrętek, gdy woda jest gorąca.
v Przed ponownym uruchomieniem należy zabezpieczyć dopływ wody
po stronie ssącej i całkowicie napełnić pompę wodą.
Jeśli węże lub rury są wystawione na działanie słońca, mogą się bardzo
nagrzewać.
W przypadku wykorzystania pompy do zaopatrywania gospodarstwa domowego
w wodę należy przestrzegać lokalnych przepisów i norm dotyczących zaopatry-
wania w wodę i jej odprowadzania.
v Należy skonsultować się ze specjalistą w zakresie techniki sanitarnej.
v maks. 1,3 bar
Aby zapobiec pracy pompy "na sucho" należy zwrócić uwagę na to, aby
końcówka węża ssącego stale znajdowała się w tłoczonym medium.
v maks. 1,1 bar
v Przed każdym uruchomieniem napełnić pompę wodą aż do przelania
(min. 2 l)!
v Podczas napełniania pompy wodą należy upewnić się, aby do pompy nie były
podłączone żadne węże ani odbiorniki oraz aby pompa była ustawiona poziomo.
v Należy zwrócić uwagę, aby węże były ułożone bez załamań.
Piasek i inne ścierne substancje w tłoczonej cieczy powodują przyspieszone
zużycie i spadek wydajności.
v Z pompy należy korzystać wyłącznie z wbudowanym zintegrowanym filtrem.
W przeciwnym razie może dojść do uszkodzenia pompy.
v W przypadku wody zawierającej piasek należy stosować filtr wstępny do
pomp.
Pompowanie wody zanieczyszczonej np. kamieniami, igłami z drzew itp. może
doprowadzić do uszkodzenia pompy.
v Nie należy tłoczyć zabrudzonej wody.
Minimalny przepływ wynosi 90 l/h (1,5 l/min). Nie należy podłączać urządzeń
o mniejszej przepustowości.
2. MONTAŻ
Ryzyko zranienia w przypadku niezamierzonego uruchomienia.
v Wyjąć wtyczkę kabla zasilającego z gniazda sieciowego.

2.1 Miejsce ustawienia:

• W przypadku instalacji poniżej poziomu wody należy zamontować
urządzenie odcinające, aby zapobiec niepożądanej utracie wody.
• Miejsce ustawienia musi być poziome, stabilne i suche oraz umożliwiać
bezpieczną pracę pompy.
• Odległość do wody musi wynosić przynajmniej 2 m.
• Pompa musi być ustawiona w miejscu zabezpieczonym przed zala-
niem.
2.2 Podłączenie węża po stronie ssącej [ rys. A6 ]:
Przyłącze po stronie ssącej
33,3 mm (G 1").
Armaturę po stronie ssącej można dokręcać wyłącznie ręcznie
[ rys. A2 ].
Aby skrócić czas ponownego zasysania, zalecamy zastosowanie węża
Przekrój
ssącego z zaworem zwrotnym, który zapobiega samoczynnemu opróż-
nianiu się węża ssącego po wyłączeniu pompy [ rys. A3 ].
1,5 mm²
Zasysanie powietrza do układu ssącego może prowadzić do zakłócenia
2,5 mm²
działania i zwiększonego hałasu.
NIEBEZPIECZEŃSTWO!
Ryzyko uduszenia!
NIEBEZPIECZEŃSTWO!
Ryzyko odniesienia obrażeń z powodugorącej wody!
NIEBEZPIECZEŃSTWO!
Ryzyko obrażeń ciała!
jest wyposażone w gwint zewnętrzny
