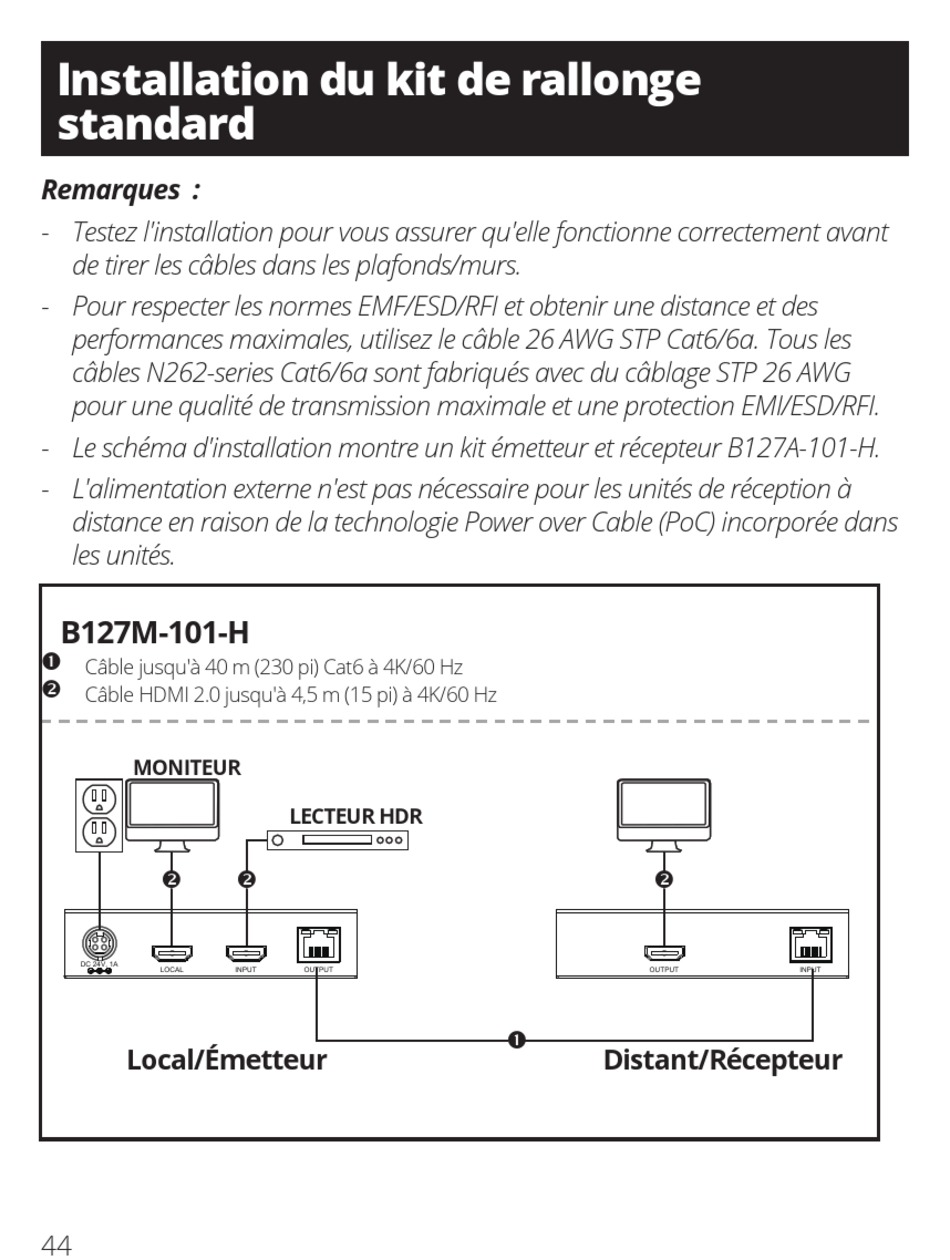

Installation du kit de rallonge
standard
Remarques :
- Testez l'installation pour vous assurer qu'elle fonctionne correctement avant
de tirer les câbles dans les plafonds/murs.
- Pour respecter les normes EMF/ESD/RFI et obtenir une distance et des
performances maximales, utilisez le câble 26 AWG STP Cat6/6a. Tous les
câbles N262-series Cat6/6a sont fabriqués avec du câblage STP 26 AWG
pour une qualité de transmission maximale et une protection EMI/ESD/RFI.
- Le schéma d'installation montre un kit émetteur et récepteur B127A-101-H.
- L'alimentation externe n'est pas nécessaire pour les unités de réception à
distance en raison de la technologie Power over Cable (PoC) incorporée dans
les unités.
B127M-101-H

Câble jusqu'à 40 m (230 pi) Cat6 à 4K/60 Hz

Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz
MONITEUR

DC 24V, 1A
LOCAL
Local/Émetteur
44
LECTEUR HDR

INPUT OUTPUT

OUTPUT

Distant/Récepteur
INPUT
