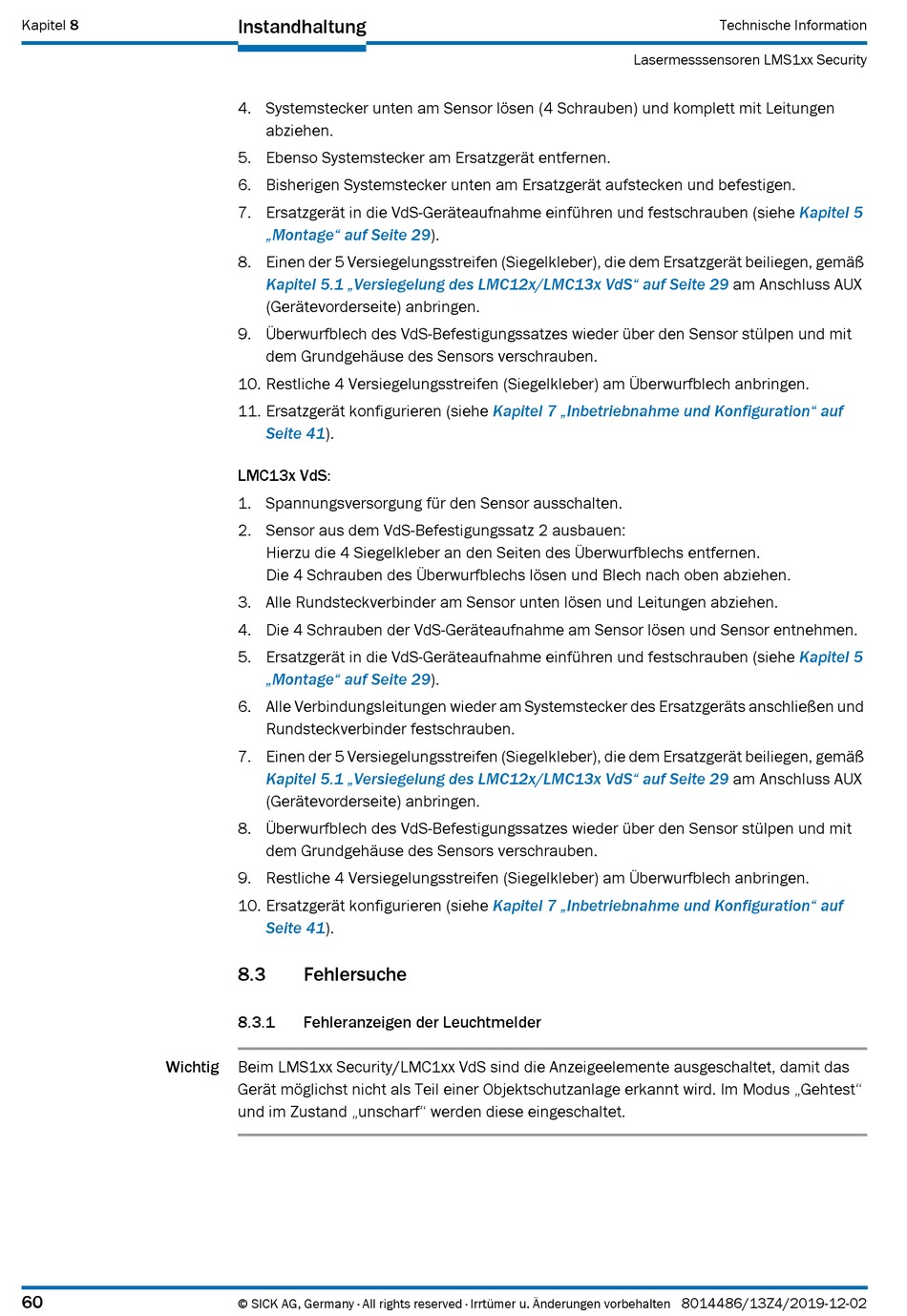

Kapitel 8
Wichtig
60
Instandhaltung
4. Systemstecker unten am Sensor lösen (4 Schrauben) und komplett mit Leitungen
abziehen.
5. Ebenso Systemstecker am Ersatzgerät entfernen.
6. Bisherigen Systemstecker unten am Ersatzgerät aufstecken und befestigen.
7. Ersatzgerät in die VdS-Geräteaufnahme einführen und festschrauben (siehe
„Montage" auf Seite
8. Einen der 5 Versiegelungsstreifen (Siegelkleber), die dem Ersatzgerät beiliegen, gemäß
Kapitel 5.1 „Versiegelung des LMC12x/LMC13x VdS" auf Seite 29
(Gerätevorderseite) anbringen.
9. Überwurfblech des VdS-Befestigungssatzes wieder über den Sensor stülpen und mit
dem Grundgehäuse des Sensors verschrauben.
10. Restliche 4 Versiegelungsstreifen (Siegelkleber) am Überwurfblech anbringen.
11. Ersatzgerät konfigurieren (siehe
Seite 41).
LMC13x VdS:
1. Spannungsversorgung für den Sensor ausschalten.
2. Sensor aus dem VdS-Befestigungssatz 2 ausbauen:
Hierzu die 4 Siegelkleber an den Seiten des Überwurfblechs entfernen.
Die 4 Schrauben des Überwurfblechs lösen und Blech nach oben abziehen.
3. Alle Rundsteckverbinder am Sensor unten lösen und Leitungen abziehen.
4. Die 4 Schrauben der VdS-Geräteaufnahme am Sensor lösen und Sensor entnehmen.
5. Ersatzgerät in die VdS-Geräteaufnahme einführen und festschrauben (siehe
„Montage" auf Seite
6. Alle Verbindungsleitungen wieder am Systemstecker des Ersatzgeräts anschließen und
Rundsteckverbinder festschrauben.
7. Einen der 5 Versiegelungsstreifen (Siegelkleber), die dem Ersatzgerät beiliegen, gemäß
Kapitel 5.1 „Versiegelung des LMC12x/LMC13x VdS" auf Seite 29
(Gerätevorderseite) anbringen.
8. Überwurfblech des VdS-Befestigungssatzes wieder über den Sensor stülpen und mit
dem Grundgehäuse des Sensors verschrauben.
9. Restliche 4 Versiegelungsstreifen (Siegelkleber) am Überwurfblech anbringen.
10. Ersatzgerät konfigurieren (siehe
Seite 41).
8.3

Fehlersuche

8.3.1

Fehleranzeigen der Leuchtmelder

Beim LMS1xx Security/LMC1xx VdS sind die Anzeigeelemente ausgeschaltet, damit das
Gerät möglichst nicht als Teil einer Objektschutzanlage erkannt wird. Im Modus „Gehtest"
und im Zustand „unscharf" werden diese eingeschaltet.
© SICK AG, Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
29).
Kapitel 7 „Inbetriebnahme und Konfiguration" auf
29).
Kapitel 7 „Inbetriebnahme und Konfiguration" auf
Technische Information
Lasermesssensoren LMS1xx Security
Kapitel 5
am Anschluss AUX
Kapitel 5
am Anschluss AUX
8014486/13Z4/2019-12-02
