2 Ladepunktkennzeichnung nach EN 17186 *
3 RFID-Kartenleser *
4 LED-Statusanzeige *
5 Frontpanel *
6 Ladeanschluss *
7 Sichtfenster für Energiezähler *
8 Multifunktionstaster *
* Für jeden Ladepunkt einmal vorhanden.

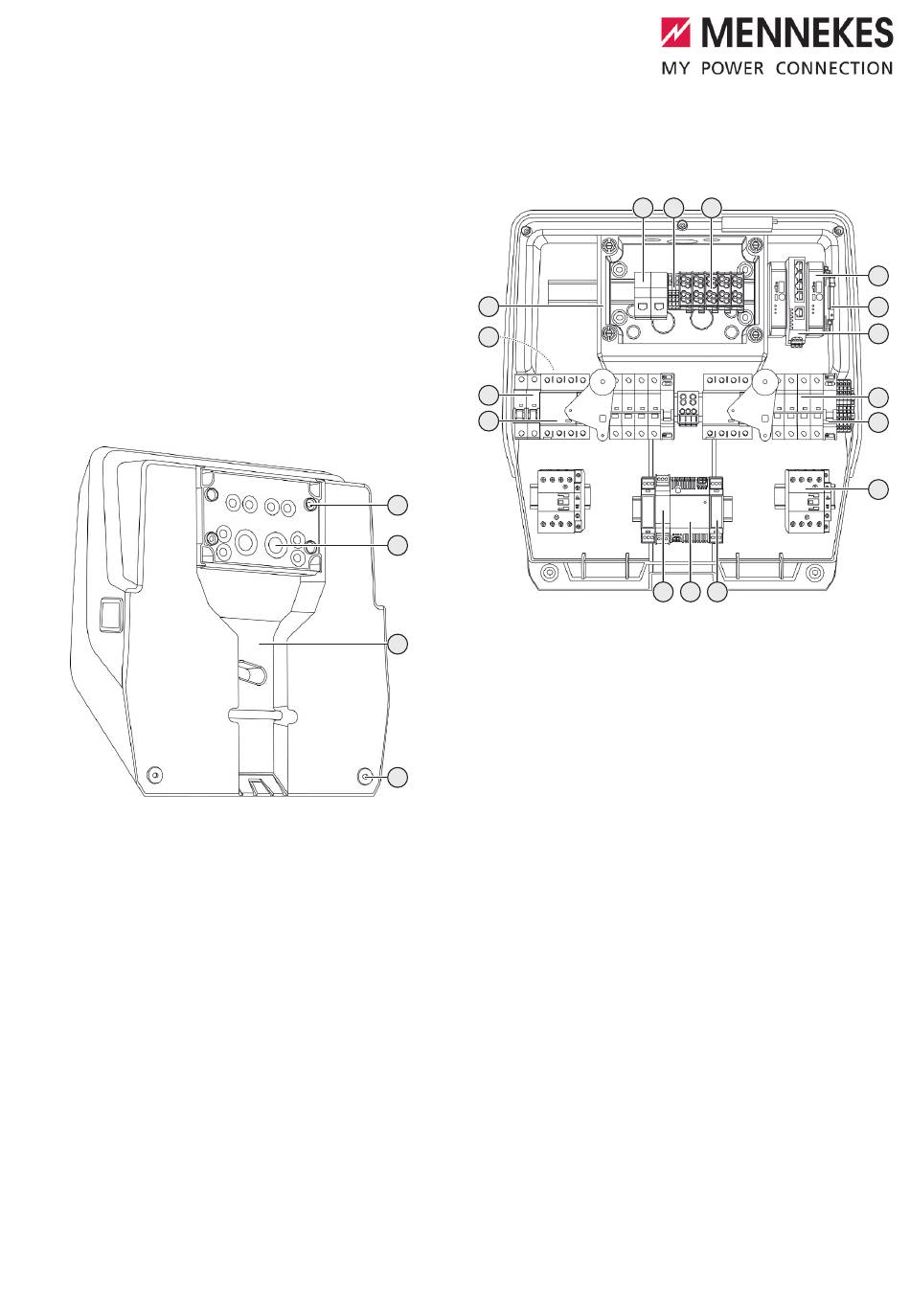

Außenansicht (von hinten)
Abb. 4: Außenansicht (von hinten)
1 4 x Befestigungslöcher für die Montage der
Anschlussbox
2 21 x Kabeleinführungen *
3 Aussparung für Versorgungsleitung / Kabel-
kanal
4 2 x Befestigungslöcher für die Montage des
Produkts
* Weitere Kabeleinführungen sind auf der Oberseite
und der Unterseite der Anschlussbox angebracht.
Innenansicht
13
12
11
10
1
2
Abb. 5: Innenansicht
3
1 ECU (Electronic Control Unit, Steuergerät) *
2 Relais für den Downgrade-Eingang
3 Switch
4 Leitungsschutzschalter *
5 Arbeitsstromauslöser *
4
6 Ladeschütz *
7 Aktuatorsteuerung *
8 Netzteil
9 Überspannungsschutz für das Netzteil (Steuer-
stromkreis)
10 Fehlerstromschutzschalter *
11 Steuersicherung
12 Energiezähler (In der Abbildung nicht sicht-
bar) *
13 Anschlussbox
14 RJ45-Anschlusseinheiten
15 Klemmen X2 für den Downgrade-Eingang
16 Anschlussklemmen für Spannungsversorgung
* Für jeden Ladepunkt einmal vorhanden.
