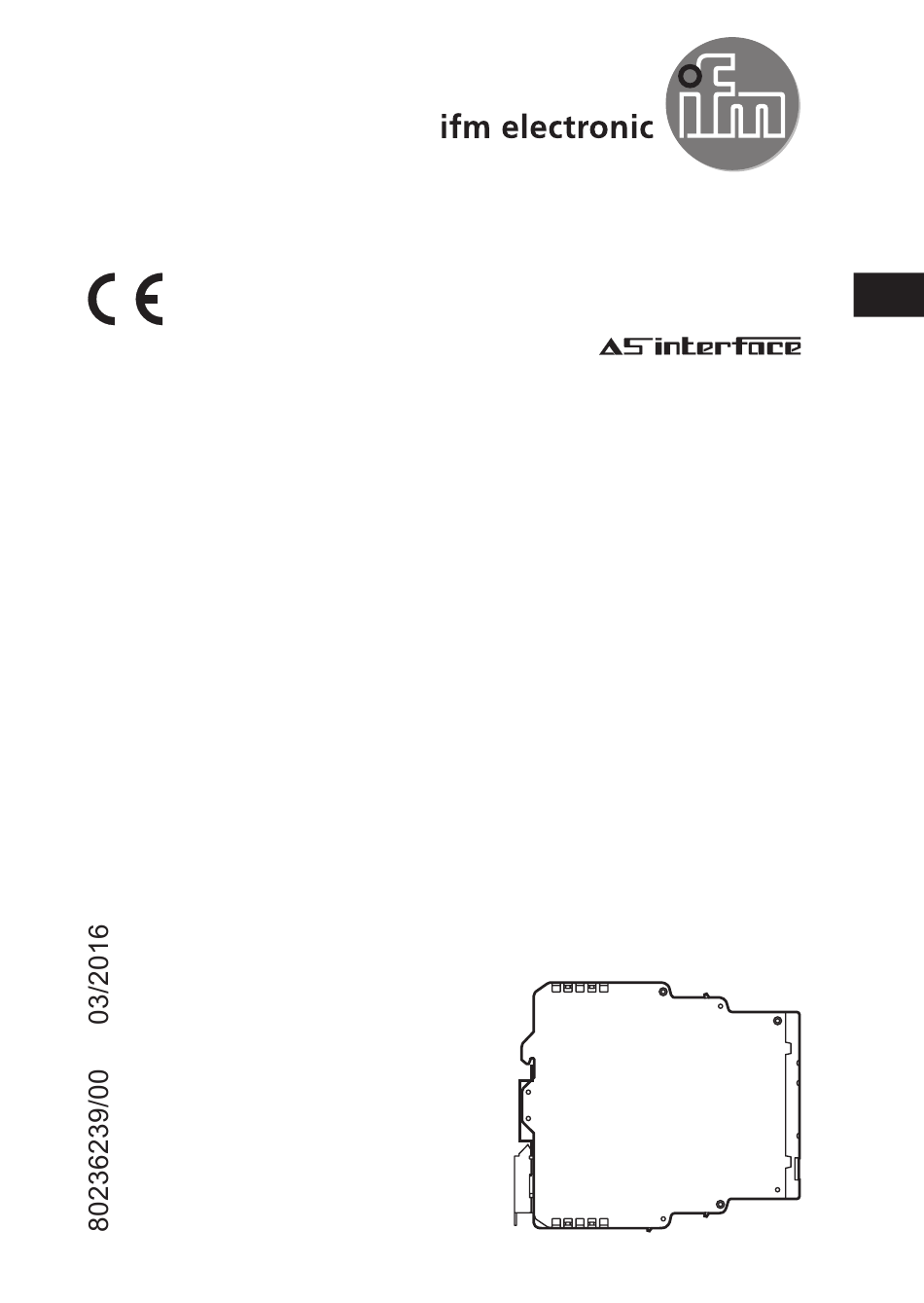

- Seite 1 Bedienungsanleitung AS-i SmartLine Repeater AC3225...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 3 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������4 4 Elektrischer Anschluss �����������������������������������������������������������������������������������������4 4�1 Klemmenbelegung �����������������������������������������������������������������������������������������5 5 Betrieb / LEDs������������������������������������������������������������������������������������������������������5 6 Montage ���������������������������������������������������������������������������������������������������������������5 6�1 Montage des Geräts ��������������������������������������������������������������������������������������5 6�2 Gerät demontieren �����������������������������������������������������������������������������������������6 7 Technische Daten ������������������������������������������������������������������������������������������������7 8 Zulassungen/Normen ������������������������������������������������������������������������������������������7 9 Wartung, Instandsetzung, Entsorgung ����������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung Dieses Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erken- nen und mögliche Gefährdungen zu vermeiden, die der Betrieb, die Installation oder die Instandhaltung des Gerätes verursachen kann� Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�... -
Seite 4: Bedien- Und Anzeigeelemente
3 Bedien- und Anzeigeelemente LEDs 1� Stecker mit Federzugklemmen 2� Beschriftungsfeld 3� Hutschienenhalter 4 Elektrischer Anschluss ► Die ankommende AS-i Linie 1 mit den Klemmen A+ und A- und die weiterfüh- rende AS-i Linie 2 mit den Klemmen A+ und A- verbinden� Für die weiterführende AS-i Linie wird ein zusätzliches AS-i Netzteil benö- tigt�... -
Seite 5: 4�1 Klemmenbelegung
4.1 Klemmenbelegung Line 2 A-: AS-i - Linie 2 A- A+ A- A+ A+: AS-i + Linie 2 A-: AS-i - Linie 2 A+: AS-i + Linie 2 A+: AS-i + Linie 1 A-: AS-i - Linie 1 A+: AS-i + Linie 1 A-: AS-i - Linie 1 Line 1 A+ A- A+ A-... -
Seite 6: 6�2 Gerät Demontieren
► Ausreichend Platz zu Boden und Deckel des Schaltschranks lassen, um Luft- zirkulation zu ermöglichen und übermäßige Erwärmung zu vermeiden� ► Beim Aneinanderreihen mehrerer Geräte die Eigenerwärmung aller Geräte beachten und die Umgebungsbedingungen für jedes einzelne Gerät einhalten� 6.2 Gerät demontieren... -
Seite 7: Technische Daten
7 Technische Daten Datenblätter sind abrufbar unter: www.ifm.com → Datenblattsuche → Artikelnummer 8 Zulassungen/Normen EG-Konformitätserklärungen, Zulassungen, usw� sind abrufbar unter: www.ifm.com → Datenblattsuche → Artikelnummer → Weitere Informationen 9 Wartung, Instandsetzung, Entsorgung 9.1 Wartung Das Gerät ist wartungsfrei� 9.2 Reinigen der Gehäuseoberfläche ►...
