Exhausto VEX260HX Originalbetriebsanleitung Seite 17

3003414-2014-04-14

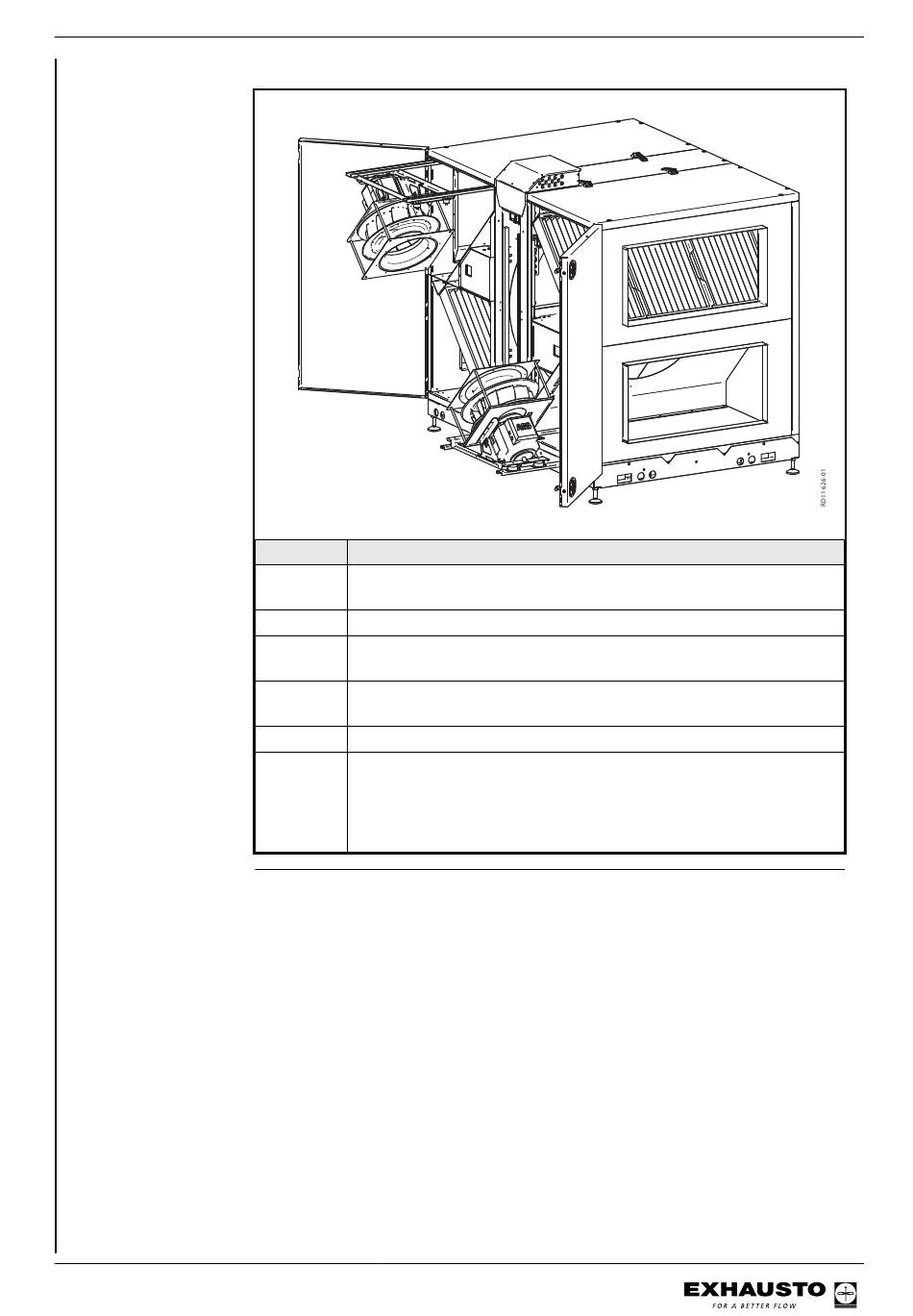

Demontage der Ven-
tilatoreinheit
Schritt
1 Die Arretierschrauben an der Ausziehschiene in Richtung Bedien-
seite entfernen.
2 Die Schlaufen für das Motorkabel und den Messschlauch lösen.
3 Die Ventilatoreinheit bis zum Anschlag (eine Schraube an der Aus-
ziehschiene auf jeder Seite) herausziehen.
4 Das Versorgungskabel und das Modbuskabel im Fequenzumrich-
terkasten demontieren.
5 Den am Einlass befestigten Messschlauch demontieren.
6 Die beiden Anschläge (Schrauben an der Ausziehschiene) entfer-
nen. Jetzt lässt sich die Ventilatoreinheit entfernen.
Hinweis: Das Gewicht der Ventilatoreinheiten beträgt 33 kg/
Stück.
17/30
Vorgehen
Handling
