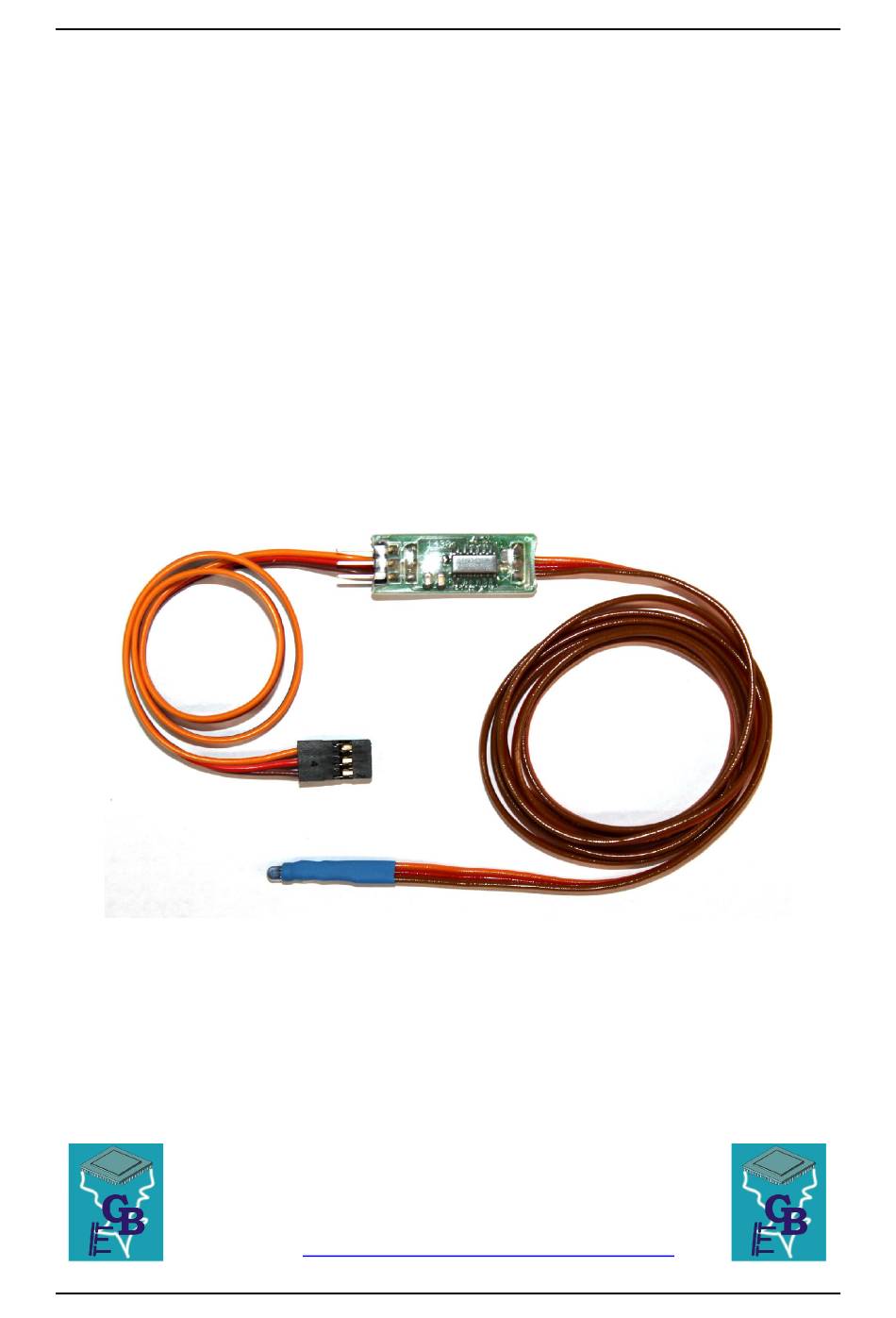

- Seite 1 Road-Train-Adapter IR-RTA Bedienungsanleitung Road-Train-Adapter IR-RTA BEIER-Electronic Winterbacher Str. 52/4, 73614 Schorndorf - Weiler Telefon 07181/46232, Telefax 07181/45732 eMail: modellbau@beier-electronic.de Internet: http://www.beier-electronic.de/modellbau 20.01.2016 BEIER-Electronic...
- Seite 2 Road-Train-Adapter IR-RTA Beschreibung Mit dem Road-Train-Adapter IR-RTA ist es möglich, das IR-Signal, welches vom Soundmodul USM-RC-2 zum Auflieger/Anhänger gesendet wird, an einen weiteren Anhänger weiterzuleiten. Auf diese Weise können „Straßen-Züge“ mit mehreren Anhängern realisiert werden. Für jede Weiterleitung des IR-Signals zum nächsten Anhänger, wird ein Road-Train- Adapter benötigt.
- Seite 3 Road-Train-Adapter IR-RTA Technische Daten Versorgungsspannung (U 5V Gleichspannung (von SM-IR-16-2) Stromaufnahme: ca. 10 mA Eingänge: 1 Anschluss für IR-Empfänger (steckbar) Ausgänge: 1 Anschluss zum SM-IR-16-2 (Kabellänge ca. 30 cm) 1 IR-Sendediode (Kabellänge ca. 100 cm) Zulässige Umgebungstemperatur: 0 – 60°C...
- Seite 4 Road-Train-Adapter IR-RTA Anschluss des Road-Train-Adapters Anschluss des Road-Train-Adapters an das Lichtmodul SM-IR-16-2: Der schwarze 3-pol. Stecker mit dem ca. 30 cm langen Kabel, wird auf das Lichtmodul auf den Steckplatz X4/1 aufgesteckt (dort wo normalerweise der IR- Empfänger angeschlossen ist). Das braune Kabel zeigt dabei zum Platinenrand, das orange Kabel zum Platineninneren.
