Vista general del producto

3 Vista general del producto
1
1
2

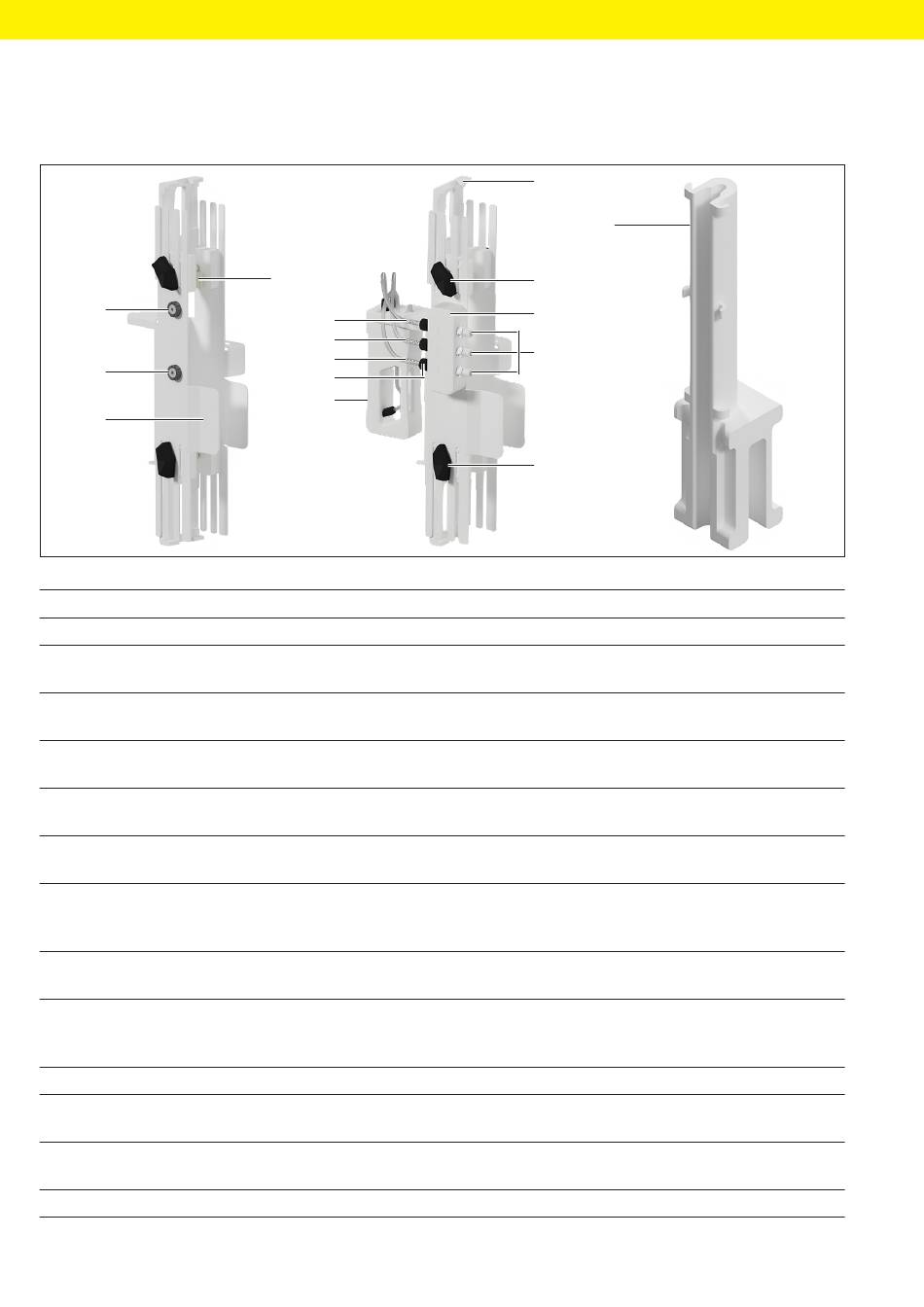

Fig. 4: Adaptador sin filtro
Pos . Denominación
1 Imanes
2 Soporte
3 Clips de manguera
4 Manguera de retenido
5 Manguera de permeado
6 Manguera de
alimentación
7 Accesorios de
compresión
8 Adaptador
9 Pinzas de filtro
10 Tornillo de apriete manual Fija las pinzas del filtro en posición en el soporte.
11 Bloque de interfaces de
manguera
12 Conectores Luer
13 Guía del filtro
74 Instrucciones de instalación del kit de adaptadores Ambr
3
4
5
6
7
8
Descripción
Permiten que el bloque de interfaces de manguera se fije en el lateral del soporte.
Se engancha en el adaptador y mantiene el filtro en posición durante el proceso
de filtración.
Se unen a las pinzas del filtro y permiten fijar en posición los filtros de fibra hueca
cuando las pinzas del filtro están orientadas en vertical.
Conecta el puerto de retenido del adaptador con el puerto de retenido del bloque
de interfaces de manguera.
Conecta el puerto de permeado del adaptador con el puerto de permeado del
bloque de interfaces de manguera.
Conecta el puerto de alimentación del adaptador con el puerto de alimentación
del bloque de interfaces de manguera.
Uno en cada extremo de cada longitud de manguera, se sujeta alrededor de la
manguera y se atornilla en el puerto correspondiente del adaptador o del bloque
de interfaces de manguera.
Se carga en lugar del filtro Ambr
flujo cruzado Ambr .
®
Aseguran el filtro en el soporte mediante los tornillos de apriete manual. Las pinzas
ofrecen 2 orientaciones (horizontal o vertical) en base al tipo de filtro. Las pinzas de la
manguera se unen a las pinzas del filtro para fijar los filtros de fibra hueca en posición.
Se une al lateral del soporte con imanes y conecta la manguera desde el
adaptador a la manguera del filtro.
Conectan las mangueras del filtro con el puerto correspondiente del bloque de
interfaces de manguera.
Sujeta los filtros de fibra hueca largos y permite fijar la manguera al lateral.
9
13
10
11
12
10
CF estándar para contactar con el módulo de
®
CF
®
