Graco Dura-Flo 2400 Betriebsanleitung Seite 34

Unterpumpe 222993, Serie A,
(PTFE und Leder-Packungen,
mit Hutschrauben aus Normalstahl)
Benetzte Teile: Chrom-, Zink- und stromlose Nickel-
plattierung; 304, 329 und 17–4 Edelstahl; Hartmetall;
r
Delrin ; PTFE; Leder
HALSPACKUNGEN:
LIPPEN ZEIGEN
NACH UNTEN
*25
*30 32*
*29
PACKUNGEN EINFETTEN
34 308152

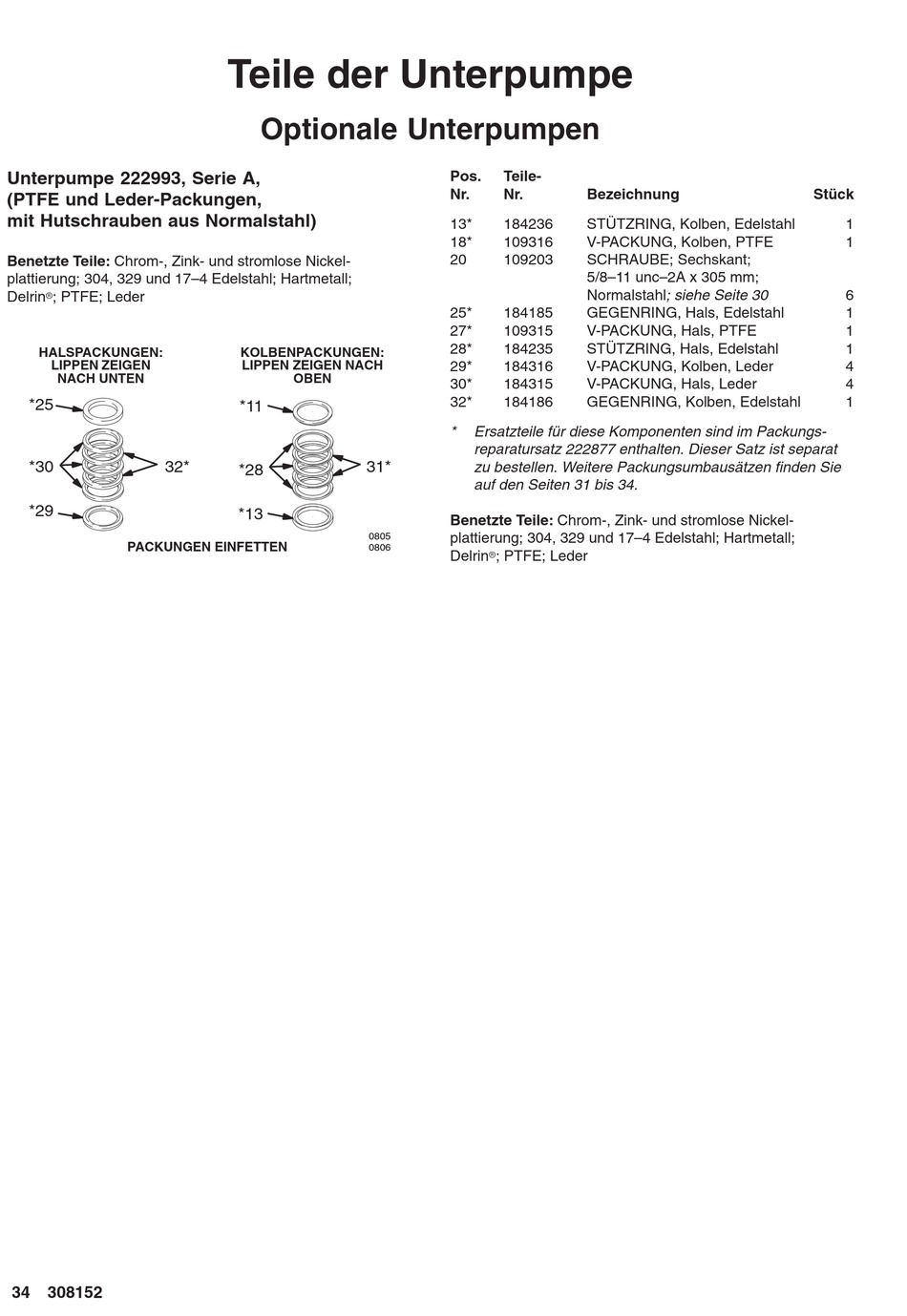

Teile der Unterpumpe
Optionale Unterpumpen
KOLBENPACKUNGEN:
LIPPEN ZEIGEN NACH
OBEN
*11
31*
*28
*13
0805
0806
Pos. Teile-
Nr. Nr. Bezeichnung
13* 184236 STÜTZRING, Kolben, Edelstahl
18* 109316 V-PACKUNG, Kolben, PTFE
20 109203 SCHRAUBE; Sechskant;
5/8–11 unc–2A x 305 mm;
Normalstahl; siehe Seite 30
25* 184185 GEGENRING, Hals, Edelstahl
27* 109315 V-PACKUNG, Hals, PTFE
28* 184235 STÜTZRING, Hals, Edelstahl
29* 184316 V-PACKUNG, Kolben, Leder
30* 184315 V-PACKUNG, Hals, Leder
32* 184186 GEGENRING, Kolben, Edelstahl
* Ersatzteile für diese Komponenten sind im Packungs-
reparatursatz 222877 enthalten. Dieser Satz ist separat
zu bestellen. Weitere Packungsumbausätzen finden Sie
auf den Seiten 31 bis 34.
Benetzte Teile: Chrom-, Zink- und stromlose Nickel-
plattierung; 304, 329 und 17–4 Edelstahl; Hartmetall;
r
Delrin ; PTFE; Leder
Stück
1
1
6
1
1
1
4
4
1
