Graco Dura-Flo 2400 Betriebsanleitung Seite 26

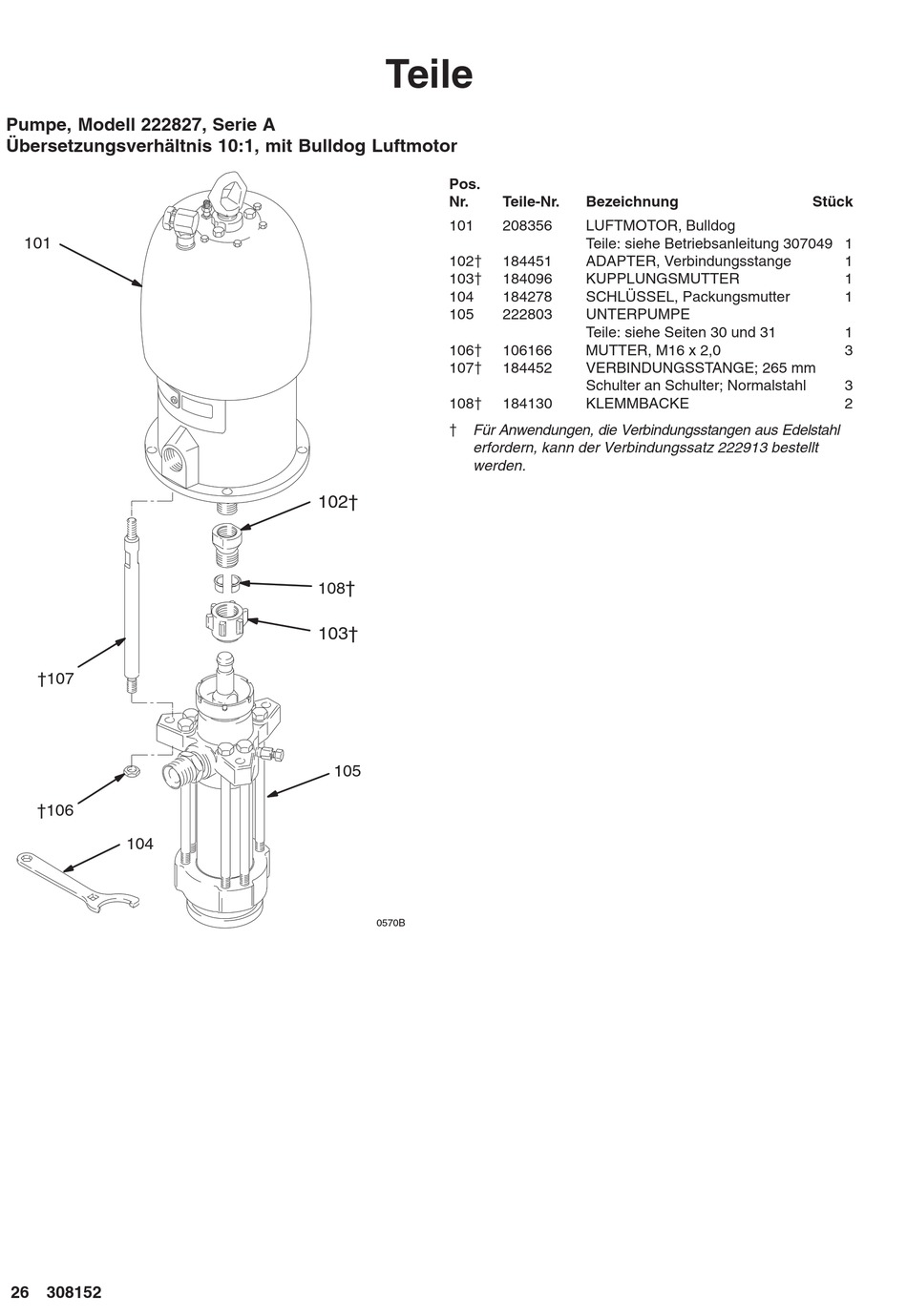

Pumpe, Modell 222827, Serie A
Übersetzungsverhältnis 10:1, mit Bulldog Luftmotor
101
†107
†106
104
26 308152
Teile
Pos.
Nr.
101
102{
103{
104
105
106{
107{
108{
{ Für Anwendungen, die Verbindungsstangen aus Edelstahl
erfordern, kann der Verbindungssatz 222913 bestellt
werden.
102†
†
108
103†
105
0570B
Teile-Nr. Bezeichnung
208356 LUFTMOTOR, Bulldog
Teile: siehe Betriebsanleitung 307049 1
184451 ADAPTER, Verbindungsstange
184096 KUPPLUNGSMUTTER
184278 SCHLÜSSEL, Packungsmutter
222803 UNTERPUMPE
Teile: siehe Seiten 30 und 31
106166 MUTTER, M16 x 2,0
184452 VERBINDUNGSSTANGE; 265 mm
Schulter an Schulter; Normalstahl
184130 KLEMMBACKE
Stück
1
1
1
1
3
3
2
