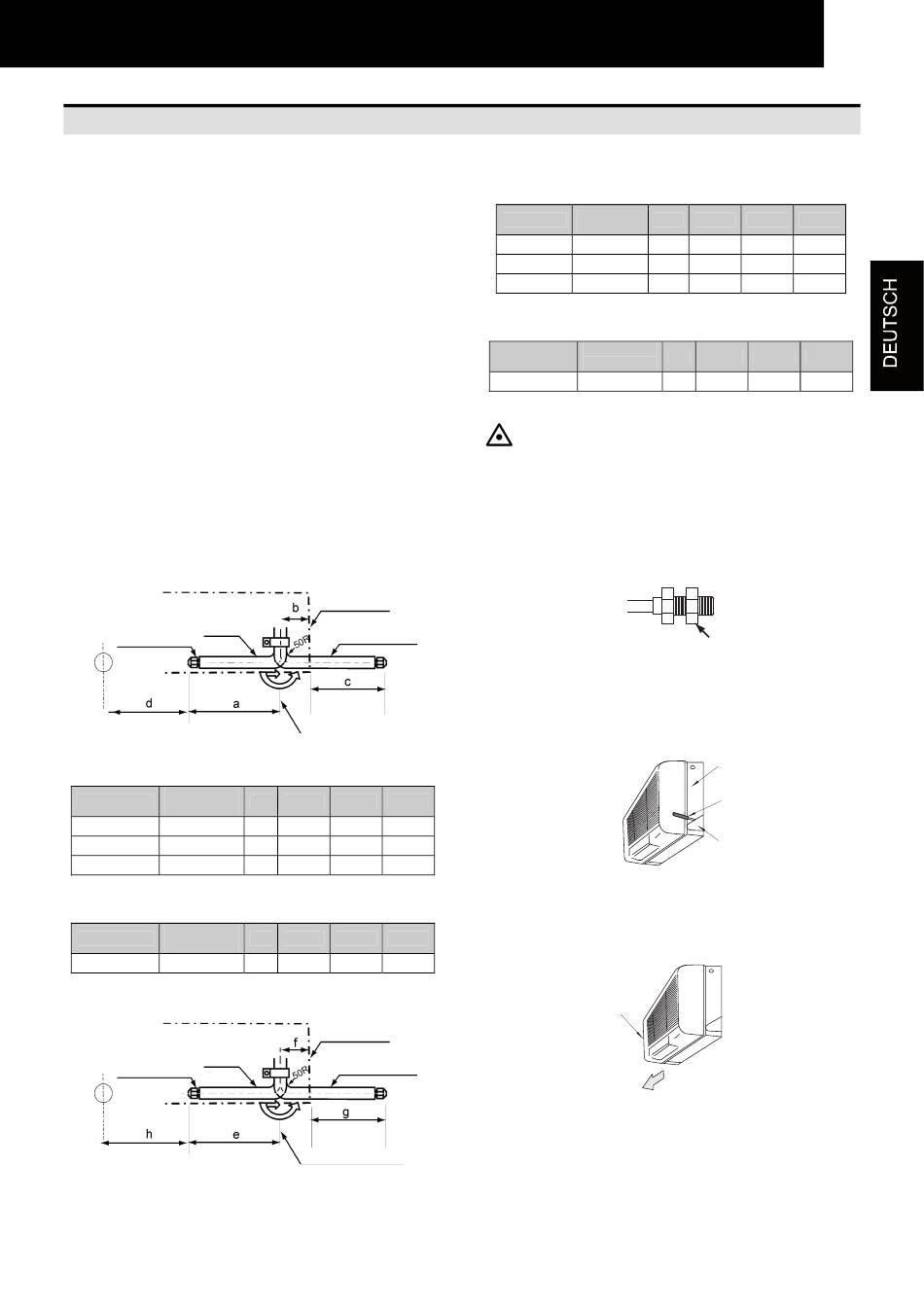

3. KÄLTEMITTELLEITUNGEN
3.1. ROHRANSCHLUSS
HINWEIS: RPK1.0/1.5FSNH2M (Modelle, bei denen das
Expansionsventil außen am Gerät zu montieren ist).
1.
Die Installation des optionalen Expansionsventil-
Kits ist erforderlich, wenn Kältemittelrohre montiert
werden. Nähere Informationen zur Installation des
Expansionsventil-Kits, Anschlussrohrgröße,
zusätzlichen Kältemittelfüllmenge und zur Anzahl
anschließbarer Geräte finden Sie im 'Installations-
und Betriebshandbuch'.
2.
Die Temperatur der Flüssigkeitsleitung zwischen
dem Expansionsventil-Kit und dem Innengerät
sinkt weniger stark als bei Standardmodellen. Je
nach Umgebungsbedingungen kann daher eine
zusätzliche Isolierung erforderlich sein.
3.1.1. ROHRANSCHLUSSPOSITION
Der Rohranschluss kann von oben, rechts oder links
erfolgen.
RPK-1.0/1.5FSNH2M, (Modelle, bei denen das
Expansionsventil außen am Gerät zu montieren ist); es
kann zu Geräuschentwicklung im Kältemittelkreislauf
kommen; nehmen Sie nach Möglichkeit das rechte Rohr der
Rückseite heraus und nicht das linke.
„
Position des Gasrohrananschlusses
Für Leitungen an
der linken Seite
Kältemittelleitung
Isolierung
(Gas)
Modell RPK-1.0~4.0FSN2M
Außendurch
PS
messer
12.7
1.0/1.5
15.88
2.0
15.88
2.5~4.0
Modell RPK-1.0/1.5FSNH2M
Außendurch
PS
messer
12.7
1.0/1.5
„
Position des Flüssigkeitsrohranschlusses
Für Leitungen an
der linken Seite
Isolierung
Kältemittelleitung
(Flüssigkeit)
Gerätekontur
Für Leitungen an
der rechten Seite
Für Leitungen
an der Rückseite
(mm)
a
b
c
d
410
108
302
195
440
150
290
240
654
141
513
297
(mm)
a
b
c
d
410
108
302
195
Gerätekontur
Für Leitungen an
der rechten Seite
Für Leitungen
an der Rückseite
KÄLTEMITTELLEITUNGEN
Modell RPK-1.0~4.0FSN2M
Außendur
PS
chmesser
1.0/1.5
6.35
480
2.0
6.35
470
2.5~4.0
9.53
572
Modell RPK-1.0/1.5FSNH2M
Außendurch
PS
messer
1.0/1.5
9.53
VORSICHT:
- Drehen Sie die Rohrleitung nicht und halten Sie die
Rohrsohle richtig fest, wenn Sie das Rohr biegen.
-
Nur für RPK-2.0 HP
Bei einem Gasrohrdurchmesser von Ø 12,7 entfernen Sie
das am Gerät befindliche Verbindungsstück.
„
Rohranschluss rechts, links und an der Rückseite
1. Rohranschluss rechts:
Ecke, wie unten dargestellt, mit dem
Kunststoffschneider zuschneiden und scharfe
Kanten vollständig entfernen.
2. Rohranschluss links
Ecke links wie beim Rohranschluss rechts mit dem
Kunststoffschneider zuschneiden.
Linke
Seitenabdeckung
(*1) RPK-1.0/1.5FSNH2M, (Modelle, bei denen das
Expansionsventil außen am Gerät zu montieren ist); es
kann zu Geräuschentwicklung im Kältemittelkreislauf
kommen; nehmen Sie nach Möglichkeit das rechte Rohr der
Rückseite heraus und nicht das linke.
3
39
(mm)
e
f
g
h
108
372
125
150
320
210
141
431
379
(mm)
a
b
c
d
480
108
372
125
Verbindungsstück (Entfernen)
Rechte
Seitenabdeckung
Kunststoffschneider
Ecke abschneiden
Rechte
Seitenabdeckung
