Procedura d'installazione
INSTALLAZIONE DELL'UNITÀ INTERNA
Requisiti del tubo di collegamento
Modello
Lato liquido
AC35S2SG1FA（H）
AC50S2SG1FA（H）
AC71S2SG1FA（H）
AC105S2SH1FA（H）
AC125S2SK1FA（H）
AC140S2SK1FA（H）
AC160S2SK1FA（H
）

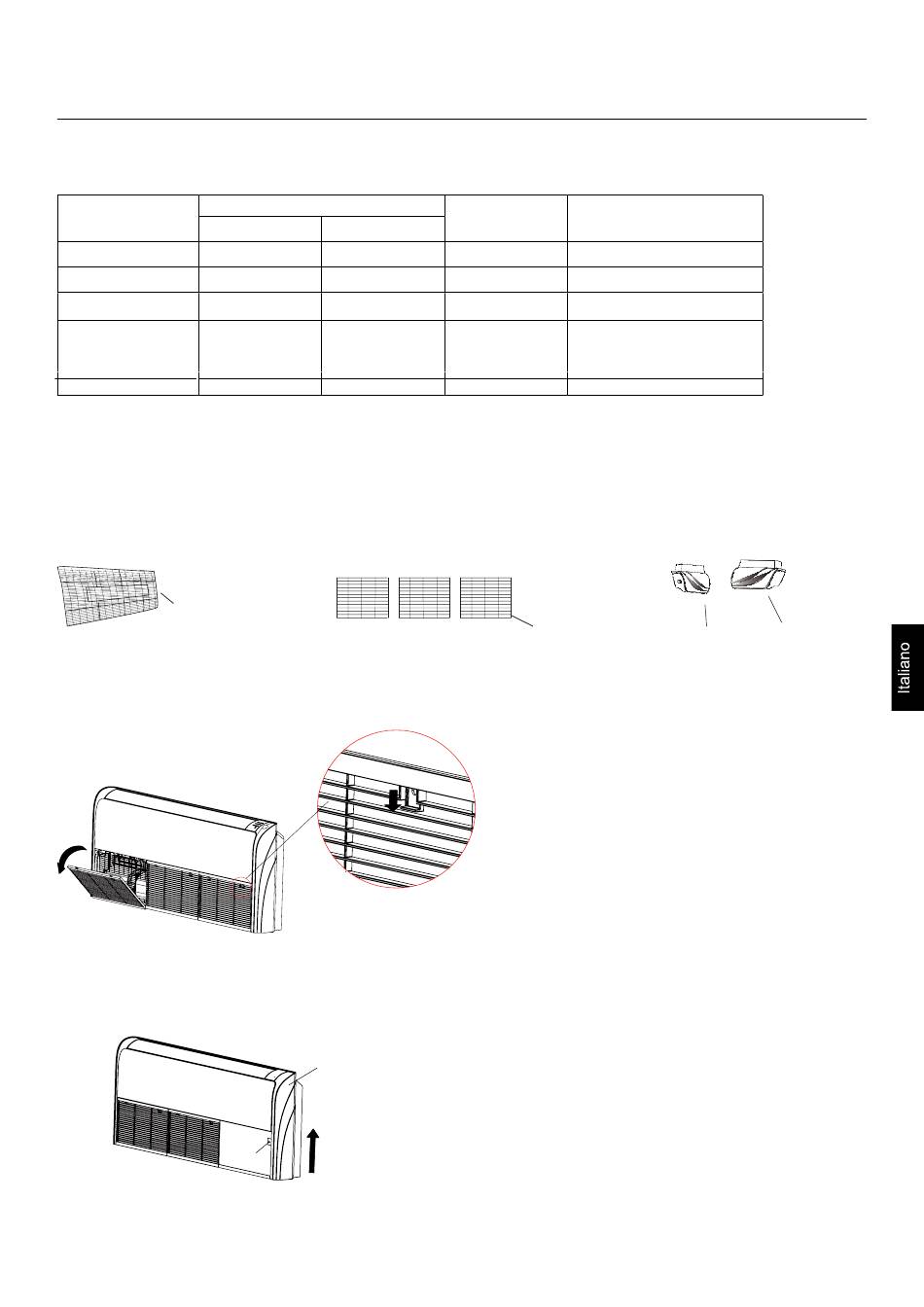

Installare il condizionatore d'aria della stanza come segue
1. Rimuovere la griglia di aspirazione e il coperchio laterale
(1) Aprire la griglia di aspirazione
(2) Rimuovere il coperchio laterale (lato destro e sinistro)
(3) Questo condizionatore d'aria può essere impostato per aspirare aria fresca. Le informazioni su come installare per l'immissione
di aria fresca, fare riferimento a "Presa d'aria esterna".
Pulizia del filtro dell'aria
Aprire la griglia di aspirazione
(1) Spingere l'interruttore interrato nella direzione della freccia. (Vedi figura 1)
(2) Ruotare la griglia di aspirazione nella direzione della freccia. (Vedi figura 2)
Rimuovere la copertura laterale
(1) Rimuovere la vite.
(2) Spingere il coperchio laterale nella direzione della freccia.
(3) Quindi rimuovere il coperchio laterale.
Diametro
Lato gas
6.35mm 9.52mm
6.35mm 12.7mm
9.52mm 15.88mm
9.52mm 15.88mm
9.52mm 19.05mm
Fig. 1
Fig. 2
coperchio laterale
vite
Lunghezza Differenza dell'altezza verticale
massima (tra interno ed esterno)
15m
20m
20m
30m
50m
Griglia di aspirazione
23
10m
10m
10m
20m
30m
Coperchio laterale Coperchio laterale
A (lato destro) A (lato sinistro)
