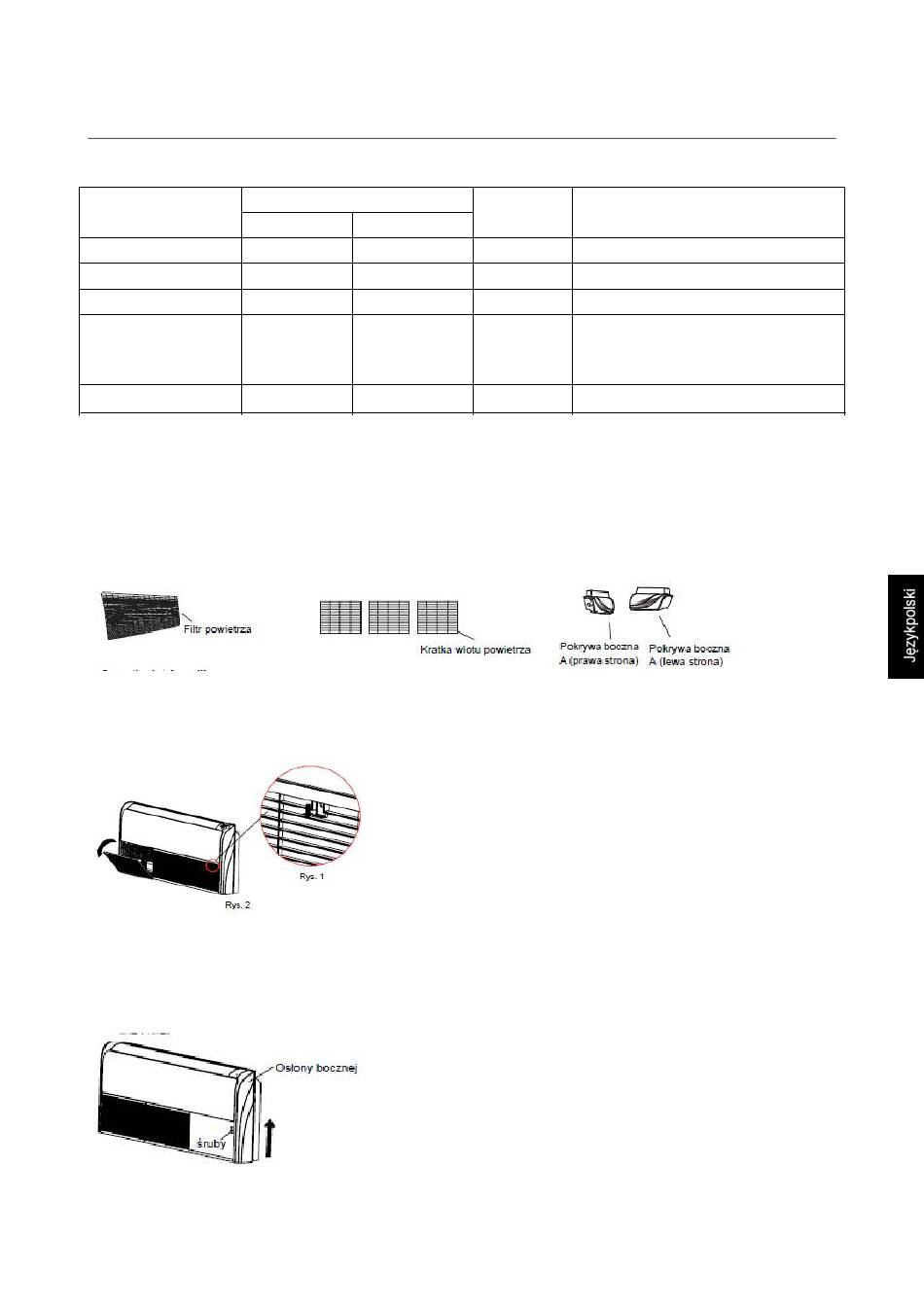

Procedura montażu
Montaż jednostki wewnętrznej
Wymagania dotyczące rur przyłączeniowych
Model
Strona ciekła
AC35S2SG1FA (H)
AC50S2SG1FA (H)
AC71S2SG1FA (H)
AC105S2SH1FA (H)
AC125S2SK1FA (H)
AC140S2SK1FA (H)
AC160S2SK1FA (H)
Klimatyzator pokojowy montuje się w następujący sposób
1. Zdjąć kratę wlotu powietrza i osłony boczne
(1) Otwórz kratkę wlotu powietrza
(2) Zdjąć osłony boczne (lewa i prawa strona)
(3) Ten klimatyzator może być ustawiony na zasysanie świeżego powietrza. Montaż wlotu świeżego
powietrza-patrz "Wlot świeżego powietrza".
Otwórz kratkę wlotu powietrza
(1) Wcisnąć przełącznik wkładki w kierunku strzałki. (patrz rys. 1)
(2) Obróć kratkę wlotu powietrza w kierunku strzałki. (patrz rys. 2)
Zdejmowanie osłony bocznej
(1) Wykręć śruby.
(2) Popchnij osłonę boczną w kierunku strzałki.
(3) Następnie zdejmij pokrywę boczną.
Średnica
Pomiar spalin
6.35mm 9.52mm
6.35mm 12.7mm
9.52mm 15.88mm
9.52mm 15.88mm
9.52mm
19.05mm
Maks. Maks. wysokość (między jednostką
długość wewnętrzną a zewnętrzną)
15m
20m
20m
30m
50 m
23
10m
10m
10m
20m
30m
