SENSOREN UND SENSORPOSITIONEN VERWALTEN

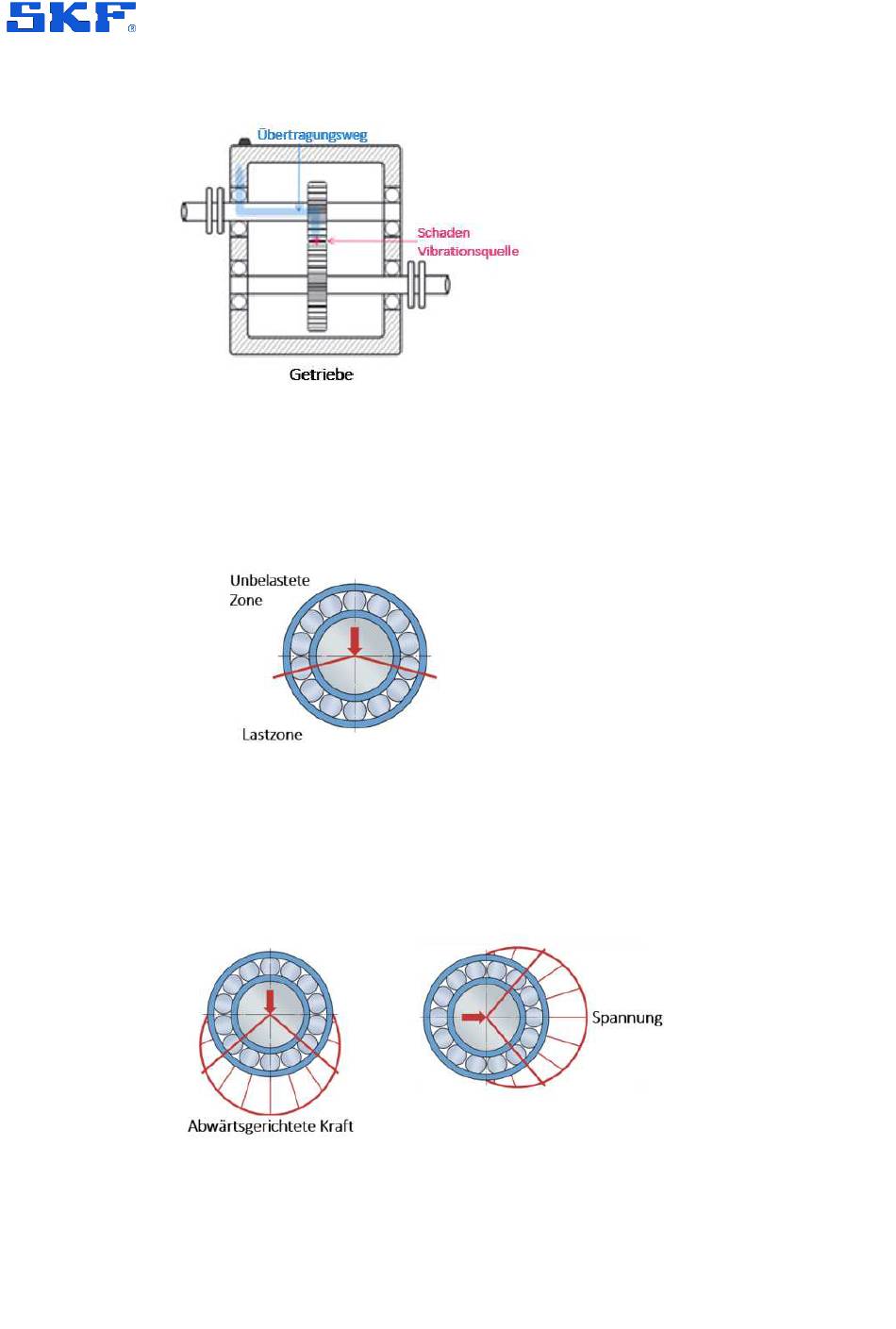

Abb. 25 Mögliche Schwingungsübertragung in einem Getriebe
Bei anderen Maschinen kann es komplizierter sein, die beste Sensorposition zu
bestimmen. Beispielsweise sollte zur Schwingungsüberwachung an Wälzlagern
der Sensor möglichst nahe an der Lastzone des Lagers montiert werden. Die
Lastzone hängt von der Belastungsrichtung ab.
Abb. 26. Lastzone
Aus unterschiedlichen Lagerbelastungen ergeben sich unterschiedliche
Lastzonen. Für ein bestmögliches Messergebnis sollten Sie den Sensor so nahe
wie möglich am Zentrum der Lastzone montieren.
Abb. 27. Unterschiedliche Lastzonen
