6
Befestigen des Kabelbaums
Für diesen Arbeitsschritt erforderliche
Teile:
1
Kabelbaum
1
Sechskantschraube (M8)
1
Sicherungsmutter (M5)
2
Scheibe (M5)
1
Sechskantschraube (M5)
2
Scheibe (M4)
1
Sicherungsmutter (M4)
1
Sechskantschraube (M4-12)
10
Kurze Kabelbinde
10
Lange Kabelbinde
1
Sicherung, 20 A
1
Linke Blinkerlampe
1
Rechte Blinkerlampe
Verfahren
Anschließen am Armaturenbrett
1. Schrauben Sie den Kabelbaumzweig mit den
folgenden Anschlüssen in die Seitenabdeckung, wo
der Hauptkabelbaum durch das Armaturenbrett
verläuft (siehe (Bild 14)):
• Anschluss an Erde
• Anschluss an Blinklichtrelais
• Anschluss an Sicherung
• Anschluss an roten Draht
• Anschluss an rosa Draht
• Anschluss an Hauptlampenschalter
• Anschluss an Warnblinkschalter
1. Kombinationsschalter
2. Linke Blinkerlampe
3. Hupe
4. Rechte Blinkerlampe
5. Linke Rückleuchte
6. Nummernschildlampe
7. Rechte Rückleuchte
2. Schließen Sie die negativen (-) Ringterminale
mit einer Sechskantschraube (M4 x 12), einer
Sicherungsmutter (M4) und zwei Scheiben (M4) an
die zwei schwarzen Drähte (der Lampenkabelbaum
am Hauptkabelbaum) an.
Hinweis: Befestigen Sie die Ringterminale an den
Stellen, die am unteren Teil des Armaturenbretts
angegeben sind (Bild 15).
1. Befestigen Sie die
Blinklichtrelaisbasis hier
2. Rosa Doppeldraht
- rosa Draht des
Kabelbaumanschlusses
3. Roter Draht - roter Draht
des Hauptkabelbauman-
schlusses
3. Ziehen Sie das Blinklichtrelais ab.
4. Befestigen Sie die Blinklichtrelaisbasis mit einer
Sechskantschraube (M5 x 16), einer Sicherungsmutter
8

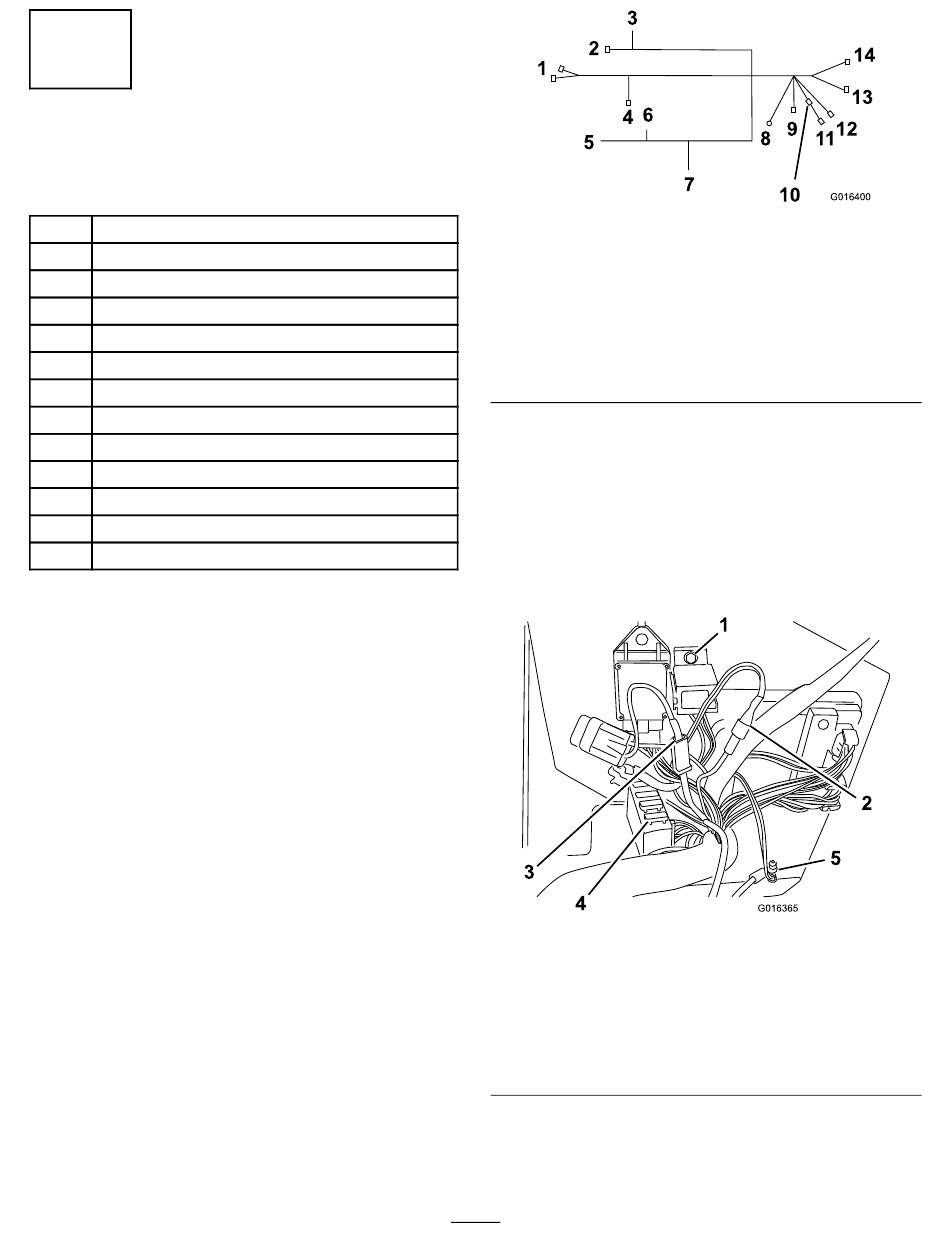

Bild 14
8. Erde (negativ) (schwarz)
9. Blinklichtrelais
10. Sicherung, 10 A
11. Strom (positiv) (rot)
12. Stromschalter (positiv)
(rosa)
13. Lichtschalter
14. Warnblinkschalter
Bild 15
4. Sicherung, 20 A
5. Ringterminale
