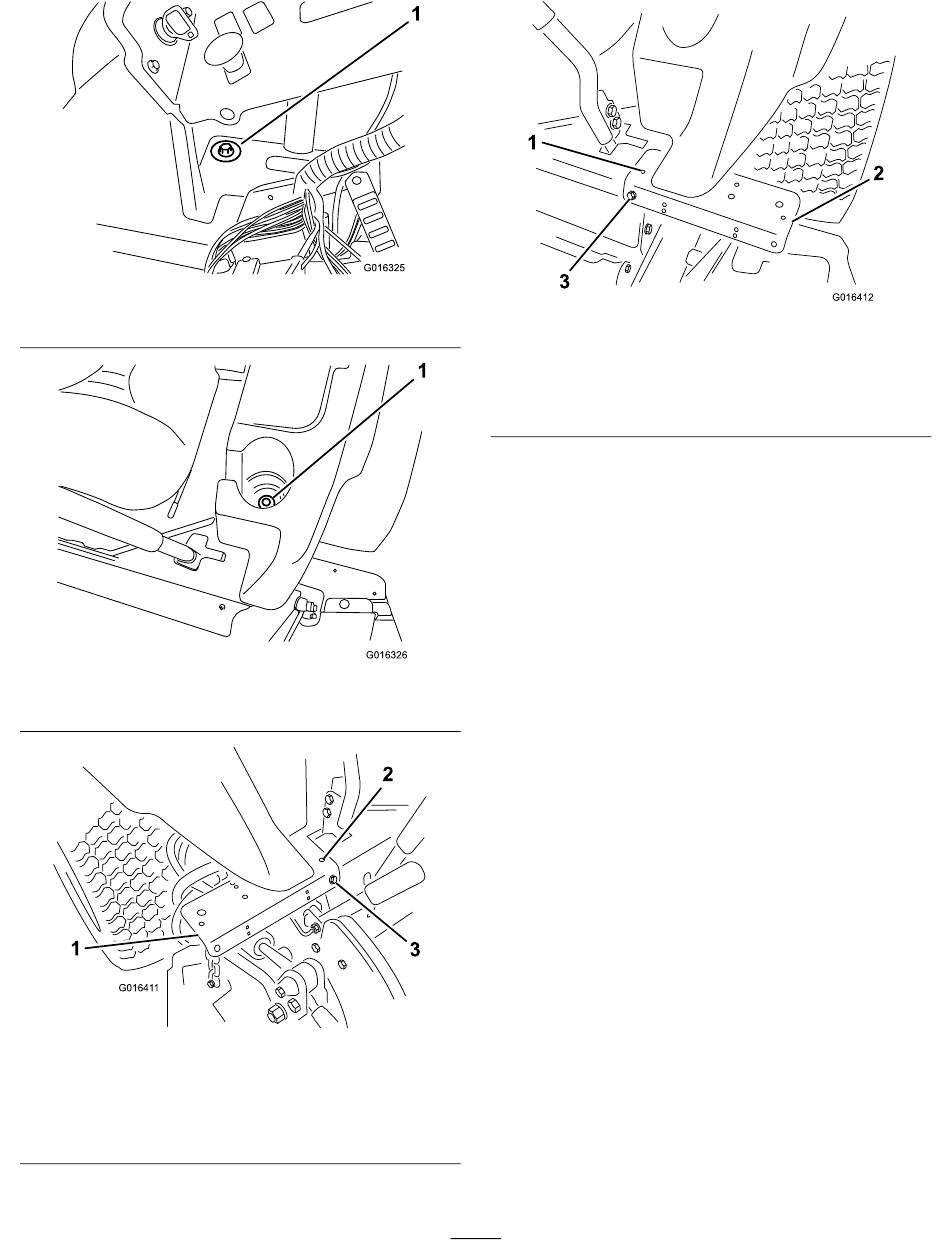

1. Befestigungsschraube
1. Befestigungsschraube
Rechte Seite
1. Schieben Sie die Platte in
die richtige Stellung
2. 5-mm-Loch hier bohren
Bild 4
Bild 5
Bild 6
3. UNC-Bolzen
1. 5-mm-Loch hier bohren
2. Schieben Sie die Platte in
die richtige Stellung
3. Befestigen Sie die Halterungen mit den zwei vorher
entfernten UNC-Bolzen.
4. Bohren Sie ein 5-mm-Loch in jede Platte; siehe
Bild 6 und Bild 7.
5. Befestigen Sie die vorderen Lampenhalterungen mit
zwei Blechschrauben (M6), die dem Kit beiliegen.
Hinweis: Tragen Sie etwas Schmiermittel auf das
Gewinde auf, um die Montage zu vereinfachen.
6. Ziehen Sie die Befestigungsschrauben am Tank
vorsichtig an.
7. Befestigen Sie die Hupe und den linken Scheinwerfer
mit einer Sechskantschraube, zwei Scheiben (M8-20)
und einer Sicherungsmutter (M8) an der linken
Lampenhalterung (Bild 8).
4
Bild 7
Linke Seite
3. UNC-Bolzen
