3. Schließen Sie den roten/weißen Draht an die
5-W-Seite der seitlichen Rückleuchtenlampe an
(Bild 18).
4. Stecken Sie die Lampe in das Gummigehäuse (stellen
Sie sicher, dass die Blinkerlampe außen ist) und
drücken Sie die Linse in die richtige Position.

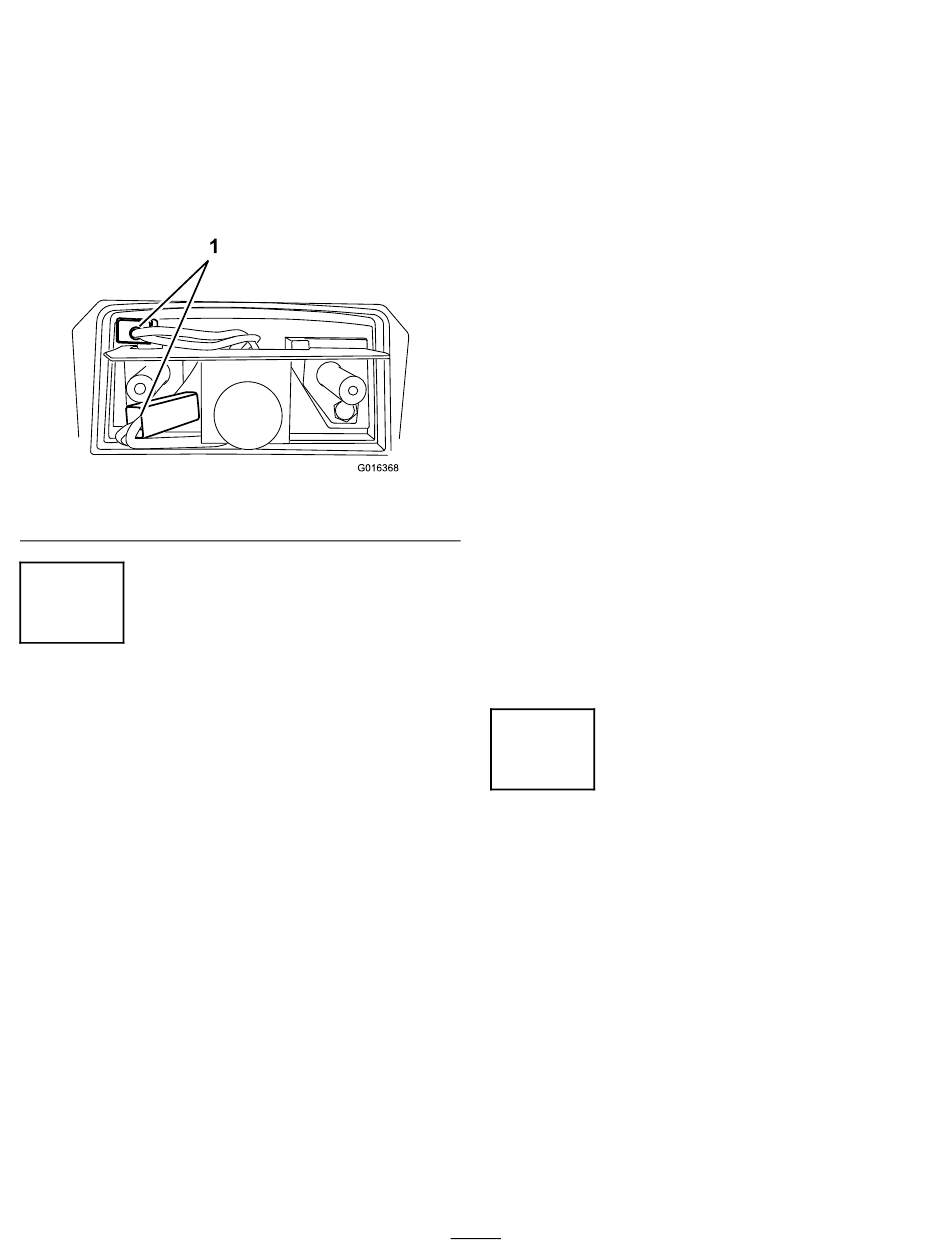

Anschließen der Nummernschildlampe
Schließen Sie die Nummernschildlampe an, wie in
Bild 19 dargestellt.
1. Anschlüsse hier vornehmen
7
Einbauen der Scheinwerfer,
der Hupe und des
Kombinationsschalters
Keine Teile werden benötigt
Verfahren
Anschließen an den linken Scheinwerfer und die
Hupe
1. Verlegen Sie den Zweig des Kabelbaums mit den
Anschlüssen zur linken Lampe und Blinker und der
Hupe (Bild 14).
2. Verlegen Sie den Kabelbaumzweig entlang und unter
der hinteren Querstrebe und durch das Chassis am
Hinterrad (Bild 16).
Anschließen an die Lampe und Hupe
1. befestigen Sie den Kabelbaum unter der
Lampenhalterung mit Kabelbinden.
2. Ziehen Sie das restliche Spiel des Kabelbaums
zurück durch das Chassis und zum Armaturenbrett;
befestigen Sie den Kabelbaum in dieser Position.
Bild 19
Hinweis: Stellen Sie sicher, dass der Kabelbaum
keine sich bewegenden Teile berührt.
Anschließen am rechten Scheinwerfer
1. Verlegen Sie den letzten Zweig des Kabelbaums
mit Anschlüssen durch das rechte Chassis am
Hinterrad zum Scheinwerfer (Bild 16) zum
Kombinationsschalter und der rechten Lampe und
dem Blinker (Bild 12) .
2. An Lampe anschließen.
3. Befestigen Sie den Kabelbaum mit einer Kabelbinde
an der Unterseite der Lampenplatte und verlegen
Sie das restliche Spiel zurück durch das Chassis zum
Armaturenbrett.
4. Befestigen Sie den Kabelbaum, wie in Bild 16
dargestellt.
Hinweis: Stellen Sie sicher, dass der Kabelbaum
keine sich bewegenden Teile berührt.
Anschließen an den Kombinationsschalter
1. Schließen Sie den 3-fachen und 4-fachen Anschluss
am Kombinationsschalter an.
2. Befestigen Sie den Kabelbaum mit einer Kabelbinde
am Fahrantriebshebel und stellen Sie sicher, dass das
Kabel genug Spiel hat, sodass der Hebel vorwärts-
und rückwärts bewegt werden kann (Bild 16).
3. Befestigen Sie den Kabelbaum mit Kabelbinden, wie
mit den Pfeilen in Bild 16 dargestellt.
8
Abschließen der Installation
Keine Teile werden benötigt
Verfahren
1. Schließen Sie das Minuskabel an die Batterie an.
2. Verriegeln Sie die Motorhaube.
3. Testen Sie alle Funktionen des Kits.
