Cramer RSB 400 Montageanleitung
Verwandte Anleitungen für Cramer RSB 400
Inhaltszusammenfassung für Cramer RSB 400

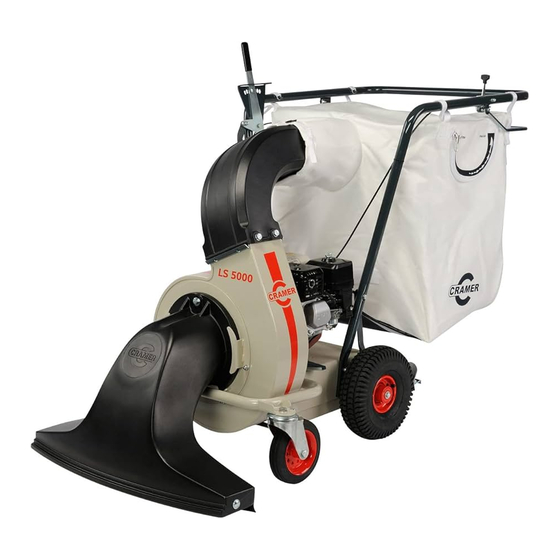

- Seite 1 Montageanleitung Maschinen-Nr. Seitenbesen Zubehör für den Geräteträger Laubsauger Modelle Geräteträger RSB 400 LS 5000, LS 5000 H RSB 400 xp LS 5000 xp Seitenbesen 670.01-100-016 Originalmontageanleitung Deutsch 03-2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige grundlegende Informationen ............................ 3 Allgemeines .................................. 3 Symbolerklärung ................................3 Haftungsbeschränkung ..............................3 Urheberschutz................................3 Gewährleistung ................................3 Sicherheit ....................................4 Bestimmungsgemäße Verwendung ..........................4 Mögliche Fehlanwendung ............................. 4 Allgemeine Gefahrenquellen ............................4 2.3.1 Anwendung und Bedienung ..........................4 2.3.2 Produktspezifische Gefahren .......................... -
Seite 3: Wichtige Grundlegende Informationen
Wichtige grundlegende Informationen Wir freuen uns, dass Sie sich für ein Anbaugerät der Firma Symbolerklärung Cramer GmbH aus Deutschland entschieden haben. Vor der ersten Benutzung des Anbaugerätes lesen Sie GEFAHR ! bitte diese Anleitung und beachten Sie die Hinweise und Dieses Symbol warnt vor einer unmittelbar Sicherheitsvorschriften. -
Seite 4: Sicherheit
• Das Anbaugerät ist nur für die in dieser Anleitung können über geeignete Sammelsysteme entsorgt werden. ausgewiesenen Beläge zugelassen. • Bedienung der Cramer-Produkte nur von Personen, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind. -
Seite 5: Technische Daten
Technische Daten RSB 400, RSB 400 xp Gerätedaten Länge, cm Breite ohne Bürste, cm Höhe, cm Radialbesen Ø, cm Gewicht, kg Arbeits-Untergrund Asphalt, Industrieboden, Estrich, Beton, Pflastersteine Einsatzbereich Üblicher Gebrauch in der Anlagen- und Grünflächenpflege Baujahr Siehe Typenschild Maschine Technische Änderungen vorbehalten! -
Seite 6: Bedienelemente
Bedienelemente Hebel für die Transport- Verriegelung Den Hebel für die Schwenkarm- Verriegelung betätigen (Nr. 2). Den Schwenkarm an dem Griff nach oben ziehen und in der Verriegelung einrasten lassen. Zum Lösen der Verriegelung den Hebel leicht nach vorne drücken. Den Schwenkarm an dem Griff nach unten drücken. -
Seite 7: Bedienung
2. Die Konsole läst sich nun in den zwei Langlöchern verschieben. 3. Für die optimale Spannung sollte der Spannrollenhalter mittig in dem Langloch positioniert sein. Siehe Bild rechts. Bedienung Zur Handhabung des Cramer-Laubsaugers bitte die jeweilige Betriebsanleitung beachten. Normalbetrieb Grundeinstellung •... -
Seite 8: Wartung
Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich bitte an Ihren Verkaufsberater. Bei Fragen bitte 1 Not-Halt einleiten (Arbeitsplatz verlassen) immer die Serien-Nr. der Cramer-Produkte angeben. (Siehe 2 Geräteträger ausschalten Typenschild auf dem Cramer-Produkt oder auf dem 3 Störungsursache ermitteln Deckblatt der Anleitung). -
Seite 9: Montage
Montage Anbau des Seitenbesens Anlieferung, Verpackung , Montage Gefahren durch hohes Eigengewicht • Geräteteile einzeln aus der Verpackung nehmen. Transportinspektion durchführen VORSICHT! • Nach der Anlieferung, die Lieferung auf Vollständigkeit und Beschädigungen Klemmgefahr bei der Montage! prüfen. • Das Anbaugerät wird teilmontiert an den Fachhändler geliefert. Durch das Anbringen der Bauteile können •... - Seite 10 1. Die Aufnahme muss vor der Montage von der Keilriemenscheibe gelöst werden. 2. Die Schrauben an der Keilriemenscheibe entfernen, dann die Aufnahme abnehmen. A1: Die Aufnahme von der Keilriemen-Scheibe trennen 3. Die Aufnahme an dem Hinterrad aufsetzen. 4. Mit den drei A2: Die Aufnahme für die Kontermuttern Keilriemen-Scheibe am...
- Seite 11 Für den LS 5000 H und LS 5000 xp die äußere Schlitzbohrung verwenden. A5: Konsole montieren Für den LS 5000 die innere Schlitzbohrung verwenden. 10. Die Konsole passend nach dem Laubsauger- Modell auf den vormontierten Schaubenenden des A6: Konsole anbauen Klemmhalters aufsetzen.
-
Seite 12: Konformitätserklärung
Seriennummer: siehe Typenschild auf dem Deckblatt Typenbezeichnung: RSB 400, RSB 400 xp allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie den weiteren angewandten Richtlinien - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Folgende harmonisierte Normen wurden angewandt:...
