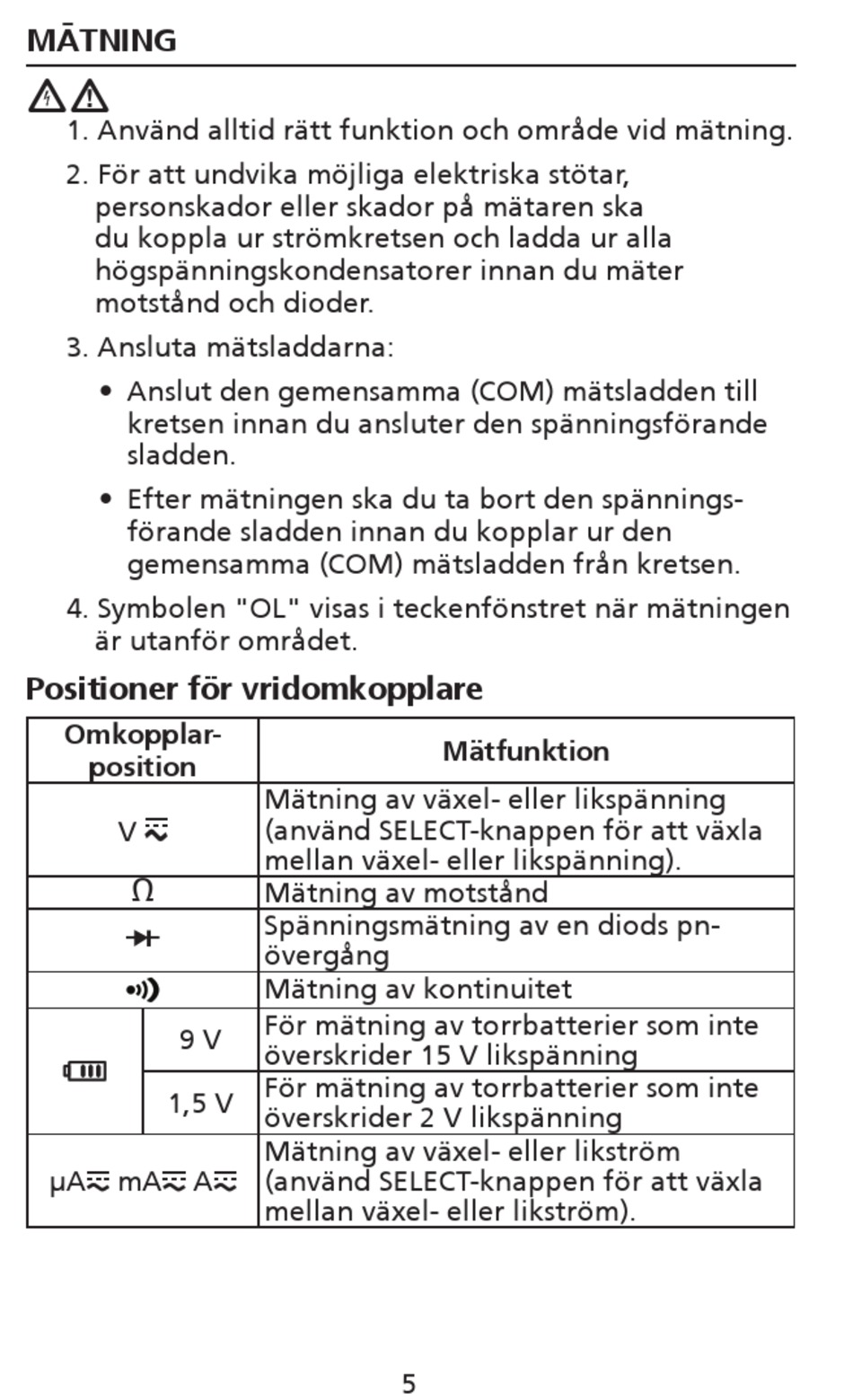

Mätning; Positioner För Vridomkopplare - Amprobe AM-500-EUR Bedienungshandbuch

MÄTNING
X�
1. Använd alltid rätt funktion och område vid mätning.
2. För att undvika möjliga elektriska stötar,
personskador eller skador på mätaren ska
du koppla ur strömkretsen och ladda ur alla
högspänningskondensatorer innan du mäter
motstånd och dioder.
3. Ansluta mätsladdarna:
• Anslut den gemensamma (COM) mätsladden till
kretsen innan du ansluter den spänningsförande
sladden.
• Efter mätningen ska du ta bort den spännings-
förande sladden innan du kopplar ur den
gemensamma (COM) mätsladden från kretsen.
4. Symbolen "OL" visas i teckenfönstret när mätningen
är utanför området.
Positioner för vridomkopplare
Omkopplar-
position
V
e
G
9 V
1,5 V
μA mA
Mätning av växel- eller likspänning
(använd SELECT-knappen för att växla
mellan växel- eller likspänning).
Mätning av motstånd
Spänningsmätning av en diods pn-
övergång
Mätning av kontinuitet
För mätning av torrbatterier som inte
överskrider 15 V likspänning
För mätning av torrbatterier som inte
överskrider 2 V likspänning
Mätning av växel- eller likström
A (använd SELECT-knappen för att växla
mellan växel- eller likström).
Mätfunktion
5
