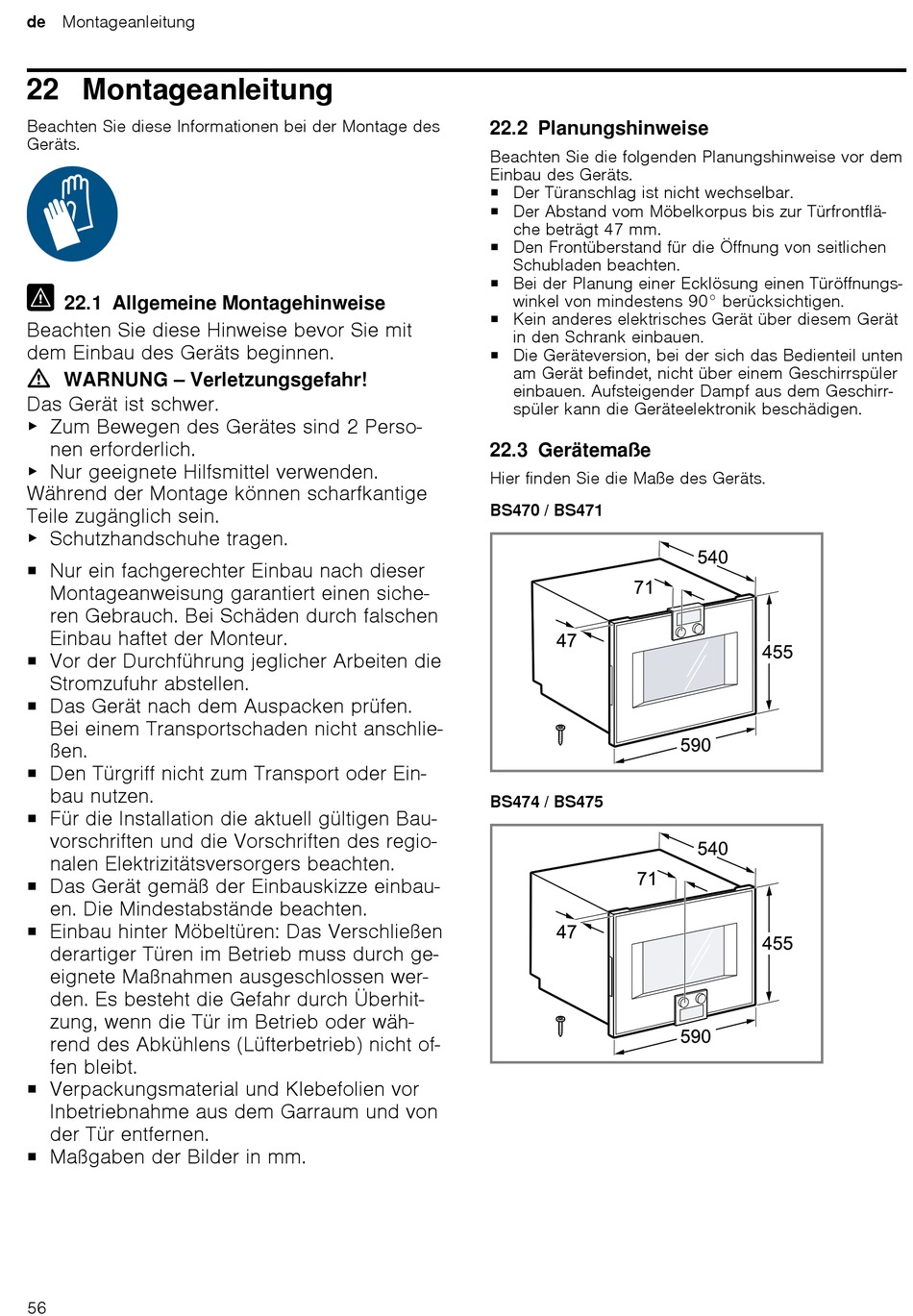

de Montageanleitung
22 Montageanleitung
Beachten Sie diese Informationen bei der Montage des
Geräts.
22.1 Allgemeine Montagehinweise
Beachten Sie diese Hinweise bevor Sie mit
dem Einbau des Geräts beginnen.
WARNUNG ‒ Verletzungsgefahr!
Das Gerät ist schwer.
▶ Zum Bewegen des Gerätes sind 2 Perso-
nen erforderlich.
▶ Nur geeignete Hilfsmittel verwenden.
Während der Montage können scharfkantige
Teile zugänglich sein.
▶ Schutzhandschuhe tragen.
¡ Nur ein fachgerechter Einbau nach dieser
Montageanweisung garantiert einen siche-
ren Gebrauch. Bei Schäden durch falschen
Einbau haftet der Monteur.
¡ Vor der Durchführung jeglicher Arbeiten die
Stromzufuhr abstellen.
¡ Das Gerät nach dem Auspacken prüfen.
Bei einem Transportschaden nicht anschlie-
ßen.
¡ Den Türgriff nicht zum Transport oder Ein-
bau nutzen.
¡ Für die Installation die aktuell gültigen Bau-
vorschriften und die Vorschriften des regio-
nalen Elektrizitätsversorgers beachten.
¡ Das Gerät gemäß der Einbauskizze einbau-
en. Die Mindestabstände beachten.
¡ Einbau hinter Möbeltüren: Das Verschließen
derartiger Türen im Betrieb muss durch ge-
eignete Maßnahmen ausgeschlossen wer-
den. Es besteht die Gefahr durch Überhit-
zung, wenn die Tür im Betrieb oder wäh-
rend des Abkühlens (Lüfterbetrieb) nicht of-
fen bleibt.
¡ Verpackungsmaterial und Klebefolien vor
Inbetriebnahme aus dem Garraum und von
der Tür entfernen.
¡ Maßgaben der Bilder in mm.
56
22.2 Planungshinweise
Beachten Sie die folgenden Planungshinweise vor dem
Einbau des Geräts.
¡ Der Türanschlag ist nicht wechselbar.
¡ Der Abstand vom Möbelkorpus bis zur Türfrontflä-
che beträgt 47 mm.
¡ Den Frontüberstand für die Öffnung von seitlichen
Schubladen beachten.
¡ Bei der Planung einer Ecklösung einen Türöffnungs-
winkel von mindestens 90° berücksichtigen.
¡ Kein anderes elektrisches Gerät über diesem Gerät
in den Schrank einbauen.
¡ Die Geräteversion, bei der sich das Bedienteil unten
am Gerät befindet, nicht über einem Geschirrspüler
einbauen. Aufsteigender Dampf aus dem Geschirr-
spüler kann die Geräteelektronik beschädigen.
22.3 Gerätemaße
Hier finden Sie die Maße des Geräts.
BS470 / BS471
BS474 / BS475
