Installation

Hardwareinstallation

DIN-Schienen-Halterung:
Befolgen Sie das nachstehende Verfahren zur Installation der DIN-Schienen-Halterung
am RS-232-Geräteserver.

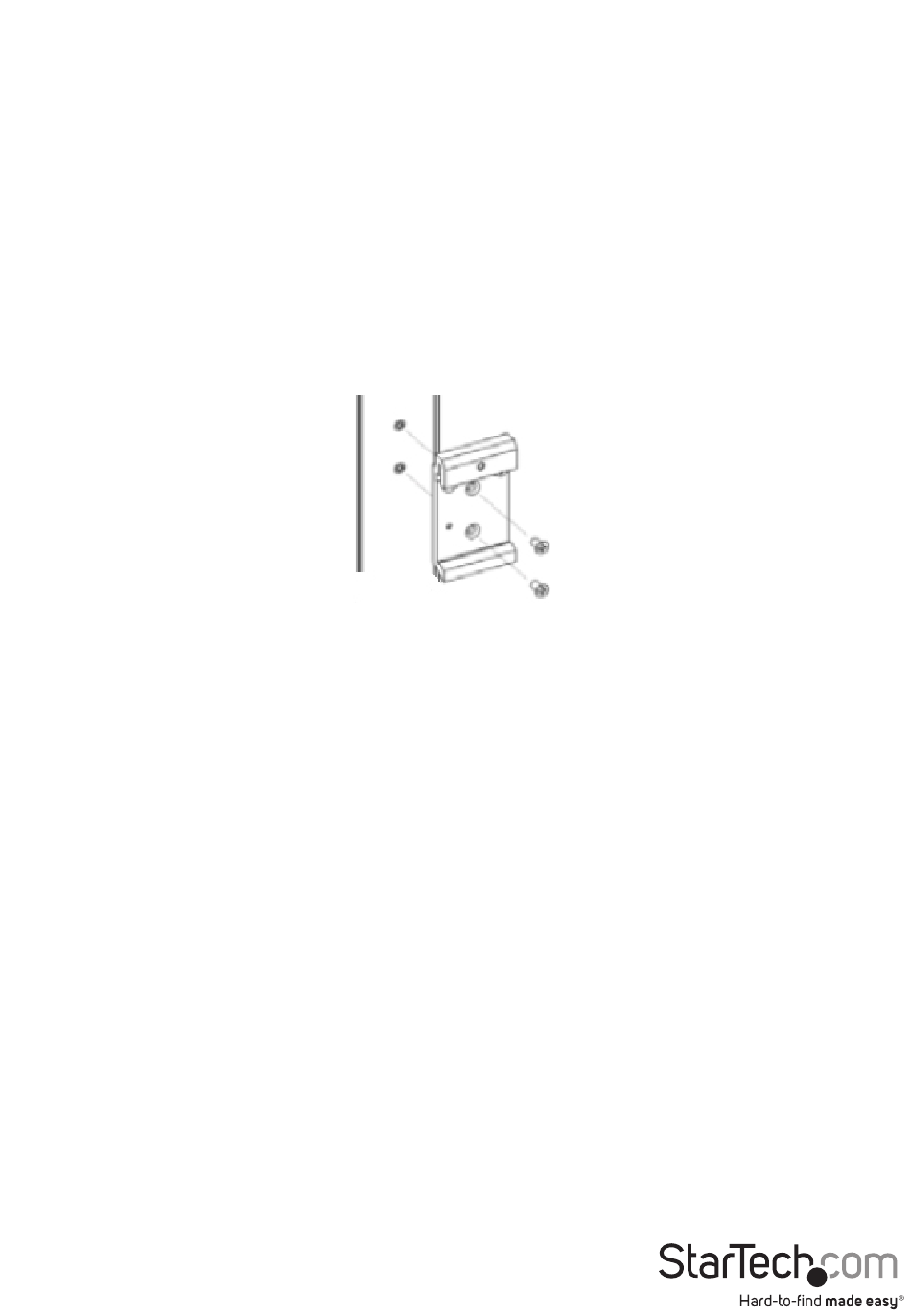

1. Nehmen Sie die mitgelieferte DIN-Schienen-Halterung und die Schrauben aus dem
Paket und richten Sie die DIN-Schienen-Halterung bündig an der Rückseite des
Geräteservers aus.
2. Richten Sie die Montagelöcher der Halterung an den Vorbohrungen des
Geräteservers aus und sichern Sie die Halterung mit den beiden mitgelieferten
Schrauben am Geräteserver.
DIN-Schienen-Montage:
Montieren Sie den Geräteserver anhand des nachstehenden Verfahrens an einer
DIN-Schiene.
1. Neigen Sie das Gerät so, dass die Metallfeder an der Rückseite an der Oberseite der
DIN-Schiene positioniert ist.
2. Drücken Sie das Gerät zur Schiene, bis es hörbar einrastet.
Stromversorgung durch Anschließen der Klemmleiste:
Der Geräteserver wird über ein mitgeliefertes universelles Netzteil oder eine 2-adrige
Stromquelle (10 bis 30 V Gleichspannung) mittels mitgelieferter Klemmleiste mit
Strom versorgt.
1. Bringen Sie das mitgelieferte Netzteil an eine AC-Stromquelle an oder befolgen Sie das
nachstehende Verfahren zur Einrichtung der Stromversorgung mittels Klemmleiste.
2. Ziehen Sie vorsichtig, aber kraftvoll das Klemmleistenanschlussgehäuse vom
Geräteserver ab.
3. Lösen Sie mit einem kleinen Schlitzschraubendreher die Schrauben der
Klemmleistenanschlüsse.
4. Verbinden Sie die Strom- und Erdungsdrähte von Ihrer DC-Stromquelle mit
den richtigen Klemmleistenanschlüssen und ziehen Sie die Schrauben an. Die
Anschlüsse am Gehäuse des Geräteservers sind gekennzeichnet.
5. Setzen Sie das Klemmleistengehäuse wieder in den Geräteserver ein.
