AUSGABE 03/2013
BETRIEBSANLEITUNG
5.4.3

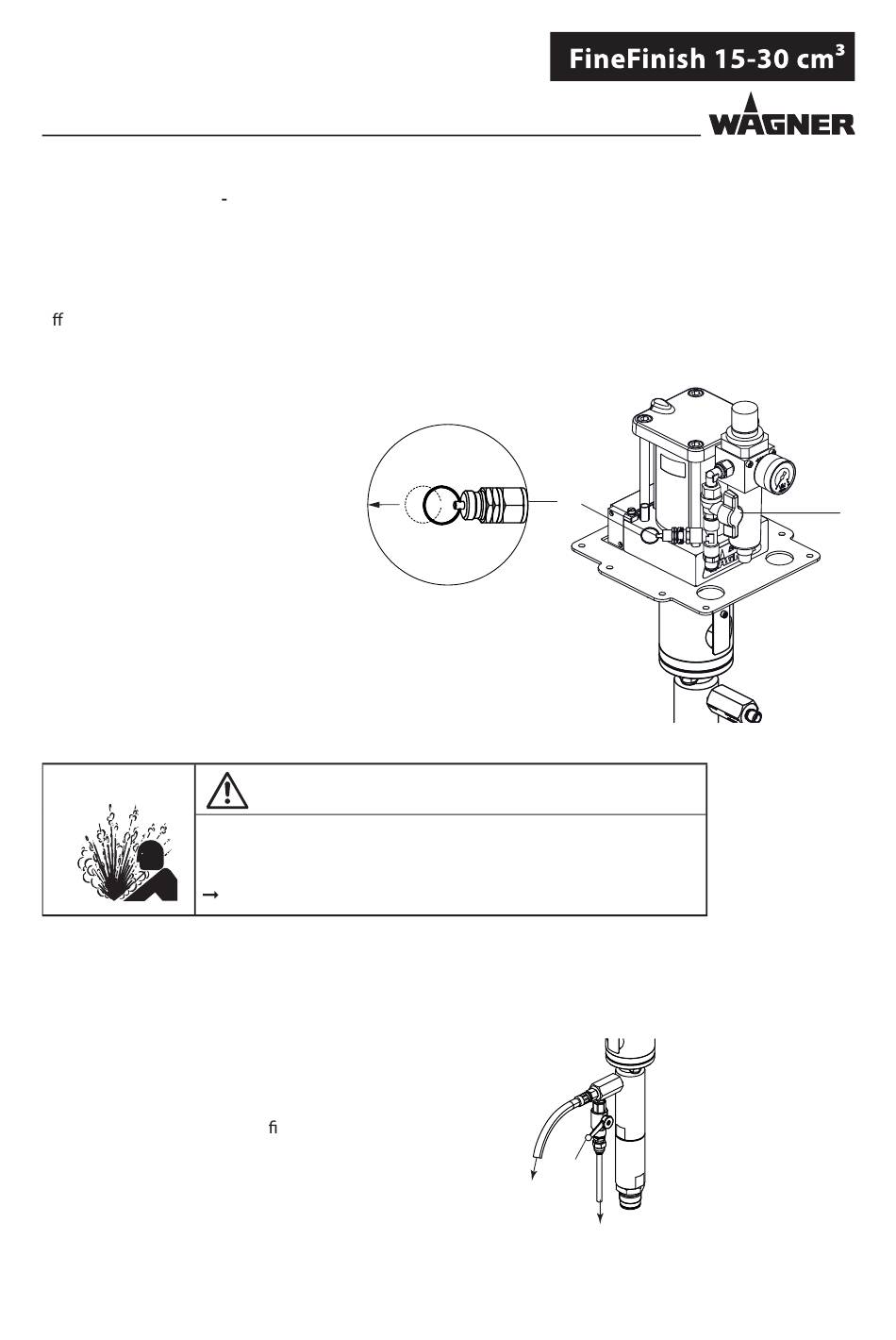

SICHERHEITS UND MOTORDRUCKENTLASTUNGSVENTIL
Sicherheitsventil
Das Sicherheitsventil (10) ist werkseitig so eingestellt, dass bei Drücken, welche den
zulässigen Betriebsdruck überschreiten, das durch eine Feder belastete Ventil automatisch
ö net und den Überdruck ablässt.
Neben der Druckbegrenzung dient das Ventil auch als Druckentlastungsventil für den
Luftmotor.
Druckentlastung des Luftmotors:
1 Kugelhahn (2) schliessen.
2 Den Ring am Sicherheitsventil (10)
nach hinten ziehen und halten, bis
der Druckausgleich im Luftmotor
erreicht ist.
Überdruck!
Verletzungsgefahr durch berstende Geräteteile.
5.4.4
RÜCKLAUFVENTIL
Damit eine vollständige Druckentlastung der Pumpe
durchgeführt werden kann (siehe Abschnitt 7.2.2), ist der
Einbau eines Rücklaufventils zwingend notwendig.
Zum
Gerät
passende
Rücklaufrohre und -schläuche nden Sie in der Zubehörliste.
1 Materialausgang
2 Rücklaufventil
3 Materialrücklauf
BESTELLNUMMER DOC 2310798
WARNUNG
Nie die Einstellung des Sicherheitsventils ändern.
Rücklaufventile
(Kugelhähne),
10
10
2
1
3
B_04124
B_04075
2
27
