1. - Tuote-esite
1.1 MXHP:n kuvaus
Toiminnon
MXHP-moduulin avulla voidaan ohjata ulkoista jäähdytys-lämpöpumppuyksikköä (DX-
yksikkö), jossa on suora kylmäaineen laajeneminen DX-patterissa. Laitteisto voi
kuvaus
jäähdyttää ja lämmittää saman DX-patterin avulla.

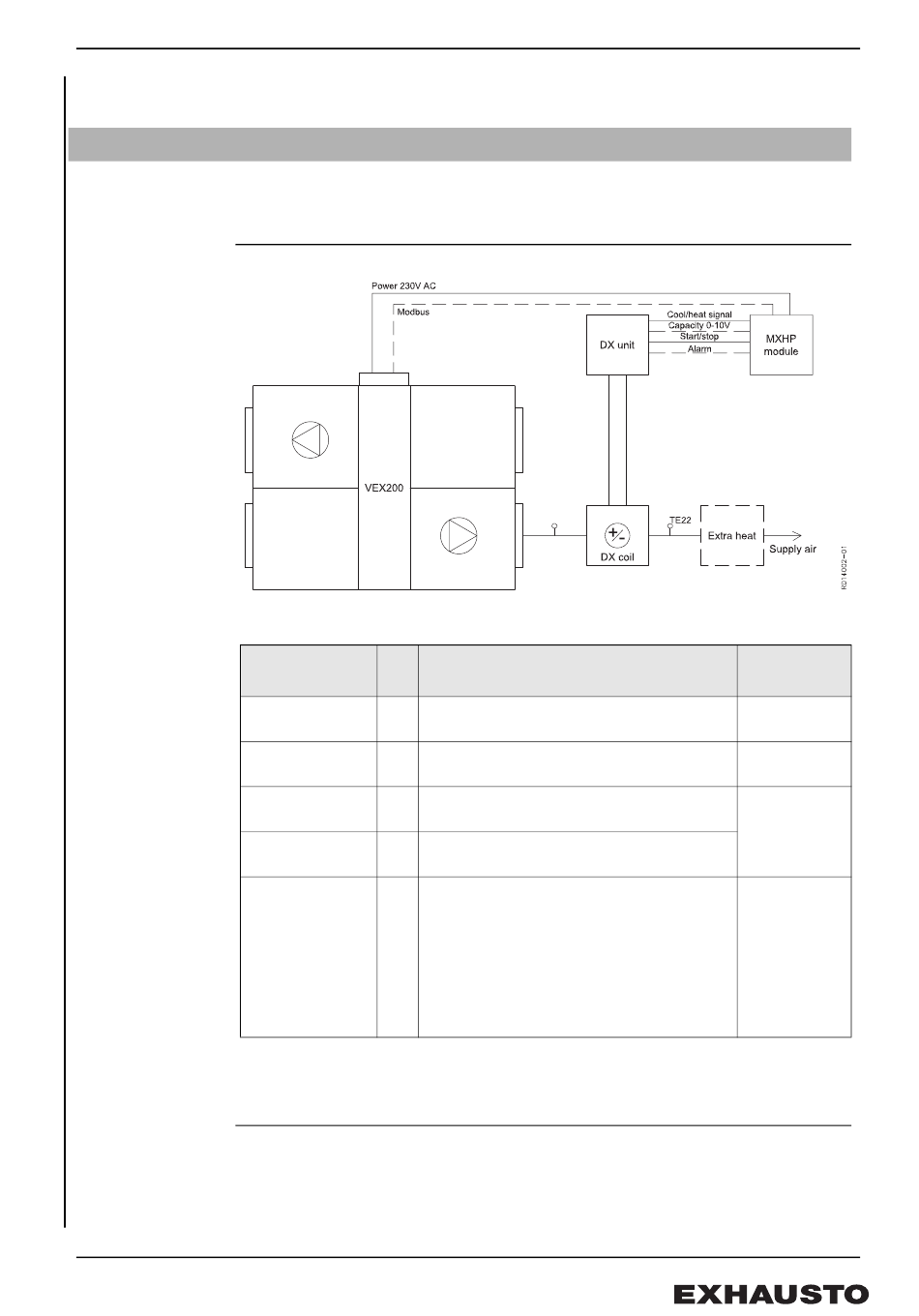

Kaavio
Kaavion selitykset
Merkintä
TE22
Alarm
Start/stop
Cool/Heat signal
Capacity 0-10V
Lisälämmityspatteri
Jos lämpöpumppu ei pysty lämmittämään tarpeeksi, EXact voi ohjata
lisälämmityspatteria (Extra Heat).
Vähimmäisilma-
määrä Jäähdyttämisen vähimmäisilmamäärän raja voidaan asettaa valikossa.
jäähdyttämistä Katso lisätietoja Käyttöönotto-kohdasta.
varten
(Modbus eXternal control for Heat Pump)
kpl Selitys
1 TE-MXHP-SUPPLY
Mittaa ilman lämpötilan DX-patterin jälkeen.
1 Digitaalinen tulo DX-yksikön
summahälytystä varten.
1 Relelähtö DX-yksikön käynnistystä/
pysäytystä varten.
1 Relelähtö jäähdytys- tai lämmitystoiminnon
määrittämistä varten.
1 Analoginen 0–10 voltin lähtö jäähdytyksen
0-100 %- tai lämpöpumpun 0-100 % -
asetusta varten.
MXHP-moduuli lähettää EXact-lämpötila-
anturin kautta säädettävän 0–10 V-
signaalin DX-yksikköön.
Tällöin tuloilman tai huoneenlämpötilan
asetusarvo voidaan pitää.
59/78
sisään/
ulostulo
Lämpötilatulo
Digitaalitulo
Digitaalilähtö
Analogilähtö
